1
WARTUNG
3-10
powermax1000
Wartungshandbuch
Vorsicht: Wird der IGBT nicht isoliert, kann dies zu falschen Anzeigen führen
und/oder der IGBT-Tester beschädigt werden.

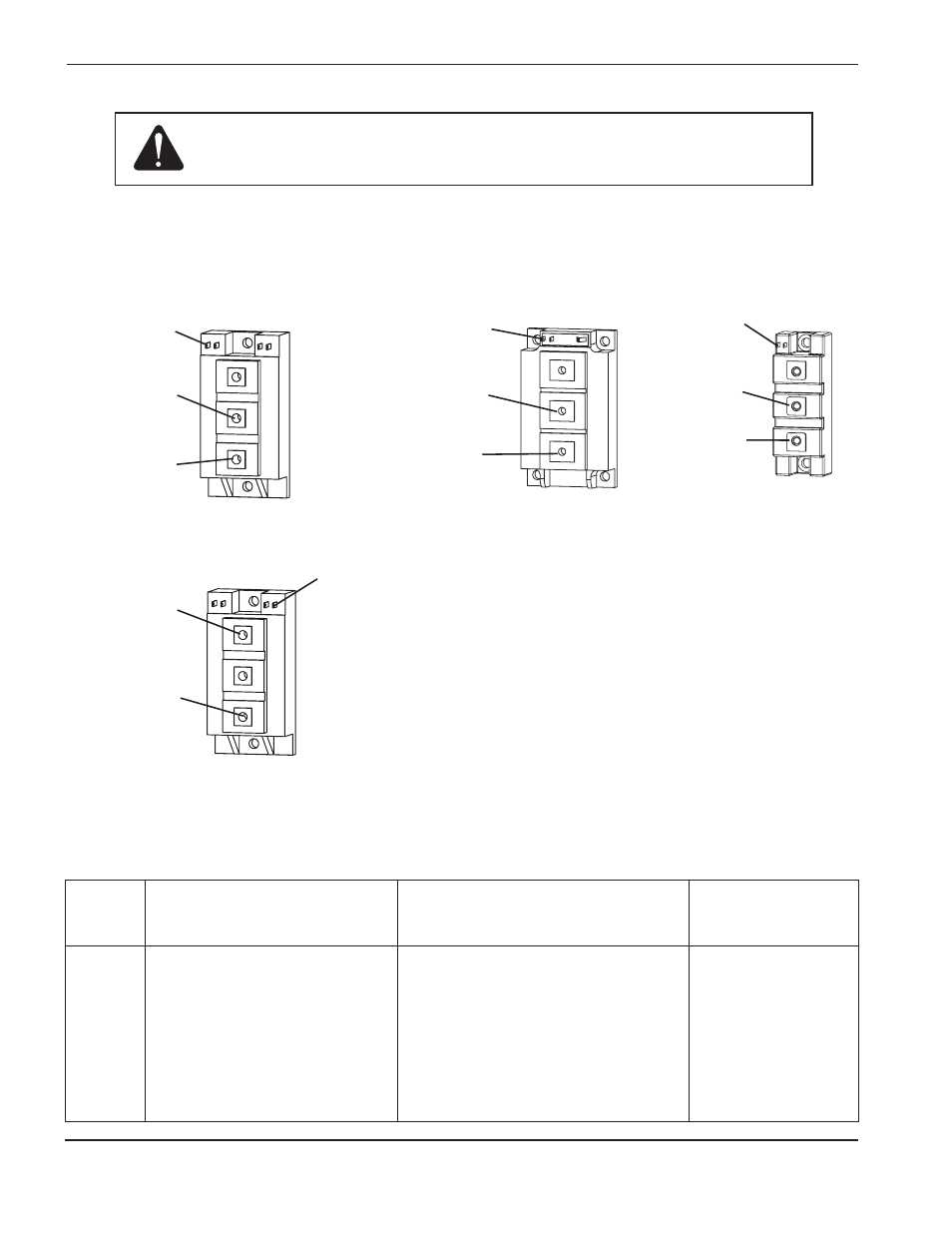

Die nachfolgenden Abbildungen stellen drei häufige IGBT-Konfigurationen dar. Alle Anschlüsse am IGBT sind mit
einer Abkürzung versehen. Sie können auf einem Diagramm mit Ziffern und Stiftfunktionen mit C, E, G oder 1, 2, 3
bezeichnet sein.
Gelbe Leitung
Gate 1 (G1)
Schwarze Leitung
Emitter 1 (E1)
Rote Leitung
Kollektor 1 (C1)
IGBT, Inverter,
Test 2
Gelbe Leitung
Gate (G)
Schwarze Leitung
Emitter (E)
Rote Leitung
Kollektor (C)
IGBT, PFC
Gelbe Leitung
Gate (G)
Rote Leitung
Kollektor (C)
Schwarze Leitung
Emitter (E)
IGBT,
Pilotlichtbogen
IGBT-Gerätetest unter Verwendung des Hypertherm-Testers
Unter Verwendung des Hypertherm-IGBT-Testers ist der Schalter in die gewünschte Stellung zu drücken und in ihr
zu halten, um die in der folgenden Tabelle beschriebenen Tests durchzuführen.
LED
Schalter- Nicht
stellung bestanden Bestanden Batterie Dies kann bedeuten Korrekturmaßnahme
Links X – – IGBT ist kurzgeschlossen IGBT austauschen
Links – X – IGBT hat Kurzschlusstest bestanden Keine
Links – – X Batterie weniger als 8 V Batterie austauschen
Links – – – Batterie leer Batterie austauschen
Rechts X – – IGBT ist unterbrochen IGBT austauschen
Rechts – X – IGBT hat Unterbrechungstest bestanden Keine
Rechts – – X Batterie weniger als 8 V Batterie austauschen
Rechts – – – Batterie leer Batterie austauschen
IGBT, Inverter,
Test 1
Gelbe Leitung
Gate 2 (G2)
Schwarze Leitung
Emitter 2 (E2)
Rote Leitung
Kollektor 2 (C2)
