Seite 40: Wartungshandbuch steuerbaukarten-leds
1
WARTUNG
3-18
powermax1000
Wartungshandbuch

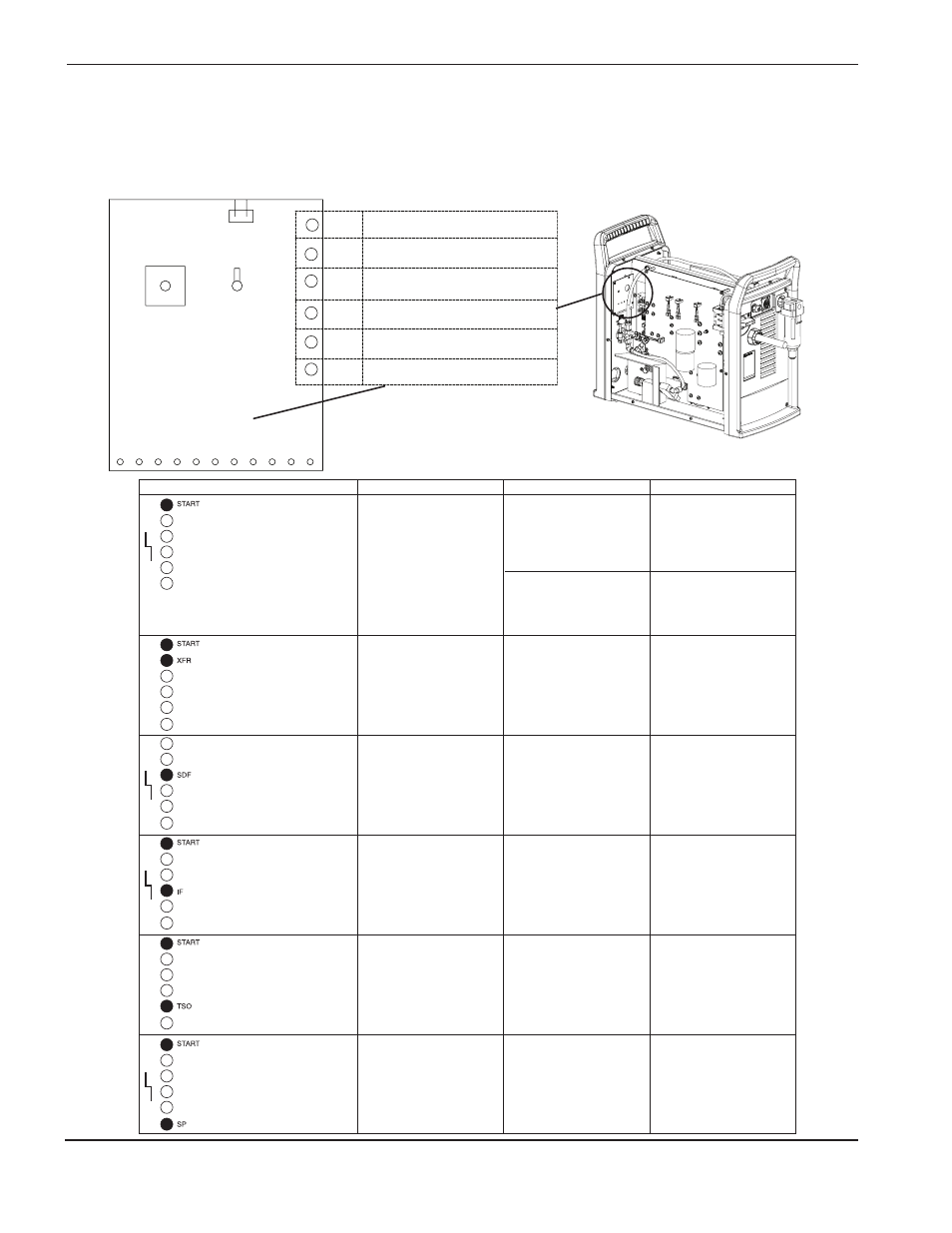

Steuerbaukarten-LEDs
Leuchtet die rote Fehler-LED, keine gelben LED leuchten und die grünen AC- und Gasdruck-LEDs bleiben
erleuchtet, sind die LEDs auf der Rückseite der Steuerbaukarte (PCB3) überprüfen.
70
50
45
60
55
65
75
80
85
Dies kann bedeuten
Ursache
Lösung
Ständiges Startsignal
Kurzschluss in den
Startdrähten oder der
Startwippentaster klemmt.
Startdrähte (blauer und
orangefarbener Draht im
Brenner) auf Kurzschluss
überprüfen.
Empfang des Startsignals
von der CNC.
CNC-Kabel auf
Startsignal überprüfen
(Maschinenschnittstelle
Stifte 3 und 4).
Start- und Übertragungs-
LEDs auf der
Steuerbaukarte (PCB3)
leuchten.
Lichtbogenübertragung
Normalbetrieb.
Nicht zutreffend.
SDF-LED auf der
Steuerbaukarte (PCB3)
und Fehler-LED leuchten.
Selbstdiagnose-Versagen
Mikroprozessor-Versagen.
Steuerkarte (PCB3)
austauschen. Wenn die
LED Selbstdiagnose-
Versagen weiterhin
leuchtet, Stromkarte (PCB2)
austauschen.
Start- und IF-LEDs auf der
Steuerbaukarte (PCB3)
sowie Fehler-LED
leuchten.
Inverterverriegelung
Strombaukarte (PCB2)
fehlerhaft, PFC-IGBT (Q7)
fehlerhaft oder Inverter-
IGBT (Q6) fehlerhaft.
Jedes dieser Teile oder
alle Teile können fehlerhaft
sein.
Tests 14 und 5 durchführen.
Start-LED und LED
„Brenner klemmt in
offenem Zustand“ auf der
Steuerbaukarte (PCB3)
leuchten.
Der Brenner steckt in
offener Stellung fest.
Der Brennerplunger steckt
fest, die Verschleißteile
sind abgenutzt oder ein
defekter Pilotlichtbogen-
IGBT.
Test 7 durchführen.
Start- und SP-LEDs auf
der Steuerbaukarte (PCB3)
und Fehler-LED leuchten.
Steuerbaukarten-Versagen
Fehlerhafte Steuer-
Baukarte (PCB3).
Steuer-Baukarte
austauschen.
Problem
Die Start-LED auf der
Steuerbaukarte (PCB3)
und die Fehler-LED
leuchten.
START
XFR
SDF
IF
TSO
SP
P1
UP
MID
DOWN
CPA
NORMAL
GOUGE
CURRENT
GAS
STATUS
DIAGNOSE-LEDS
START-SIGNAL GÜLTIG
ÜBERTRAGUNG
SELBSTDIAGNOSEFEHLER
(BLINKT IM 1-SEKUNDEN-RHYTHMUS)
INVERTER-SICHERHEITS-VERRIEGELUNG
(10 SEKUNDEN LANG NACH DEM VORFALL ERKENNBAR)
BRENNER KLEMMT IN OFFENEM ZUSTAND
(10 SEKUNDEN LANG NACH DEM VORFALL ERKENNBAR)
RESERVE
