WARTUNG
powermax1000
Wartungshandbuch 3-19

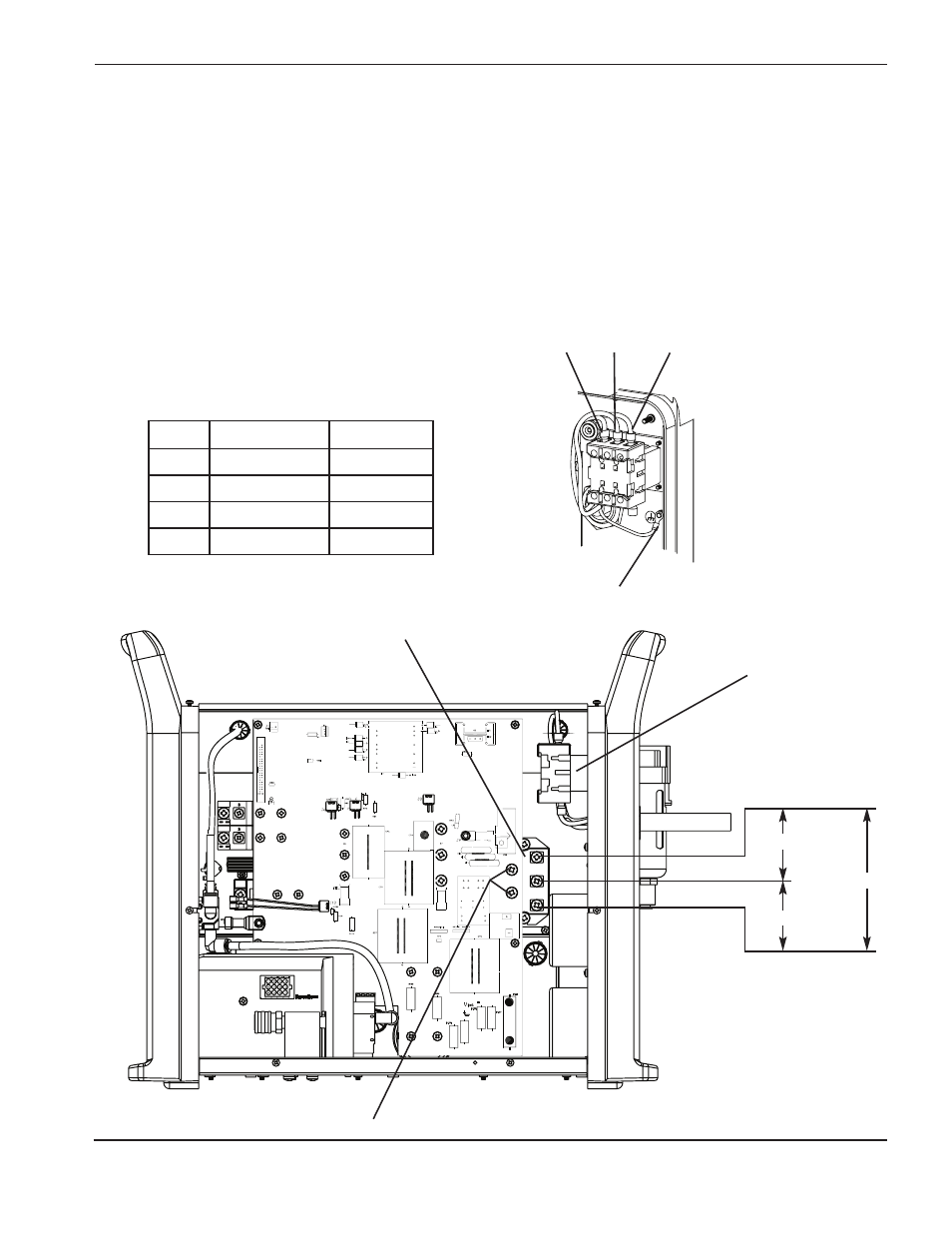

Test 1 – Netzspannung
• Netzspannung zur Oberseite des Netzschalters (S1) überprüfen.
• Eingangsspannung zur Eingangsdiodenbrücke prüfen.
• Die Wechselstromspannung zwischen jeglichen zwei Eingangsdrähten sollte die gleiche sein wie die
Netzspannung.
• Wenn die Spannung zum Netzschalter in Ordnung ist und an der Eingangsdiode die Spannung schwach ist,
Netzschalter austauschen.
– Bei CE-Anlagen ist die Spannung am CE-Filter zu überprüfen. Ist die Spannung zum CE-Filter in
Ordnung und zur Eingangsdiode schwach, CE-Filter austauschen.
• Ausgangsspannung der Eingangsdiodenbrücke prüfen.
• Ausgangs-VDC = Netzspannung x 1,414 VDC.
Anmerkung: Alle Werte können ±15 % betragen.
= Netzspannung*
= Netzspannung
= Netzspannung*
Eingangsdiodenbrücke
Netzschalter (S1)
* 1-phasig
Netzspannung x 1,414
Erdung (PE)
L1 (U) L2 (V) L3 (W)
Standardeinheit CE-Einheit
L1 Schwarz Schwarz (U)
L2 Weiß Blau (V)
L3 Rot Braun (W)
Erdung Grün Grün/Gelb
