Test 2 – Spannungsausgleich

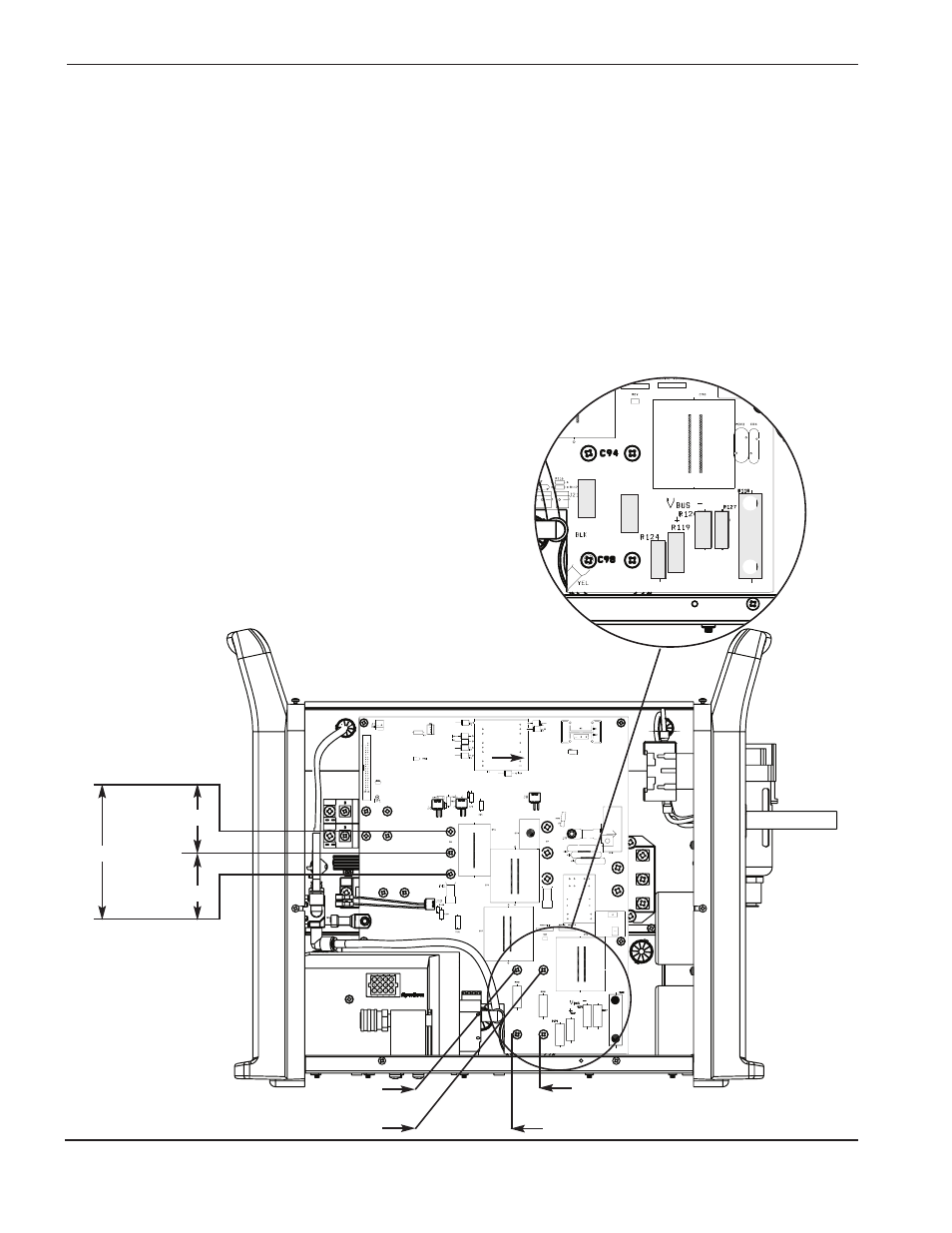

Test zur Überprüfung des Ausgleichs der Busspannung, des Stromfaktorschaltkreises und des
Softstartschaltkreises vornehmen.
• Seriennummer der Anlage überprüfen. Die Seriennummern unterhalb von 1000-016236 haben eine andere
Strombaukarte als die Anlagen mit Seriennummern oberhalb von 1000-016236.
• Schrauben von den Kondensatoren C94 und C98 entfernen, bevor die nachfolgend aufgelisteten
Widerstände gemessen werden.
• Spannung durch den Inverter-IGBT (Q6) überprüfen.
• Vor und während des Brennerbetriebs Spannung durch die Kondensatoren (C94, C98) überprüfen.
• Die Spannung durch die beiden Kondensatoren sollte 375 VDC betragen.
Bei Anlagen mit Seriennummern unterhalb von 1000-016236 ist der RCD-Widerstands-Bausatz (Teilenummer
128963) zu installieren, wenn die Kondensatoren nicht bei 375 VCD ausgeglichen sind. Bei Anlagen mit höheren
Seriennummern ist die Strombaukarte auszutauschen.
Anmerkung: Alle Werte können ±15 % betragen.
750 VDC
375 VDC
375 VDC
C94
375 VDC
C98
375 VDC
Bus-Auslauf- und Softstart-
Widerstände für Seriennummern
über 1000-016236.
R124 = 75kΩ
R125 = 75kΩ
R126 = 75kΩ
R127 = 75kΩ
Bus-Auslauf- und Softstart-
Widerstände für Seriennummern
unterhalb von 1000-016236.
R118 = 3Ω
R119 = 25kΩ
R120 = 25kΩ
Anmerkung: Sammelkondensatoren
müssen außerhalb des Schaltkreises
sein.
R126 = 20,8k
R120 = 21,2k
R125 = 21,0k R127 = 21,2k
R124 = 24,1k
R119 = 24,1k
Inverter-IGBT (Q6)
