1

WARTUNG

powermax1000

Wartungshandbuch

3-23

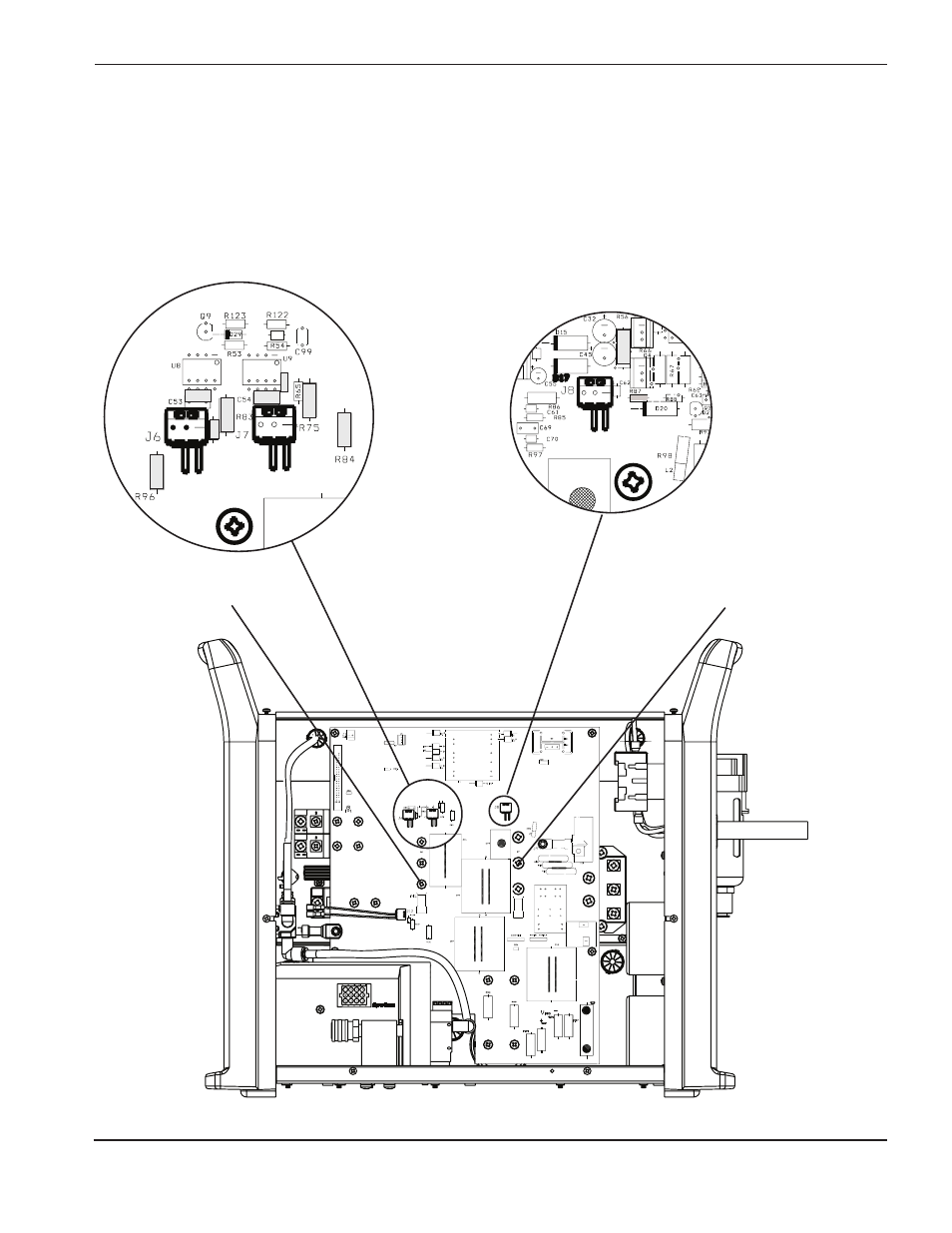

Test 5 – Inverter-IGBT (Q6) und PFC-IGBT (Q7)

• Widerstand des Gateantriebs-Schaltkreises überprüfen.

• Wenn die Werte nicht ±25 % der unten gezeigten Werten entsprechen, Strombaukarte (PCB2) und

entsprechenden IGBT austauschen.

• Wenn die Werte korrekt sind, sind beide IGBTs mit einem IGBT-Tester zu überprüfen. Besteht einer der

IGBTs nicht, Strombaukarte (PCB2) und das IGBT, das nicht bestanden hat, austauschen.

0

C100

Inverter-IGBT (Q6)

PFC-IGBT (Q7)

o o

o o

R65

R82

Inverter

R82 = 994Ω
R83 = 6,1Ω
R65 = 995Ω
R75 = 6,1Ω
R84 = 10.4Ω
R96 = 0,4Ω

Leistungsfaktorkorrektur

R87 = 994Ω
R56 = 4,1Ω
R98 = 1Ω
