1
WARTUNG
powermax1000
Wartungshandbuch
3-35

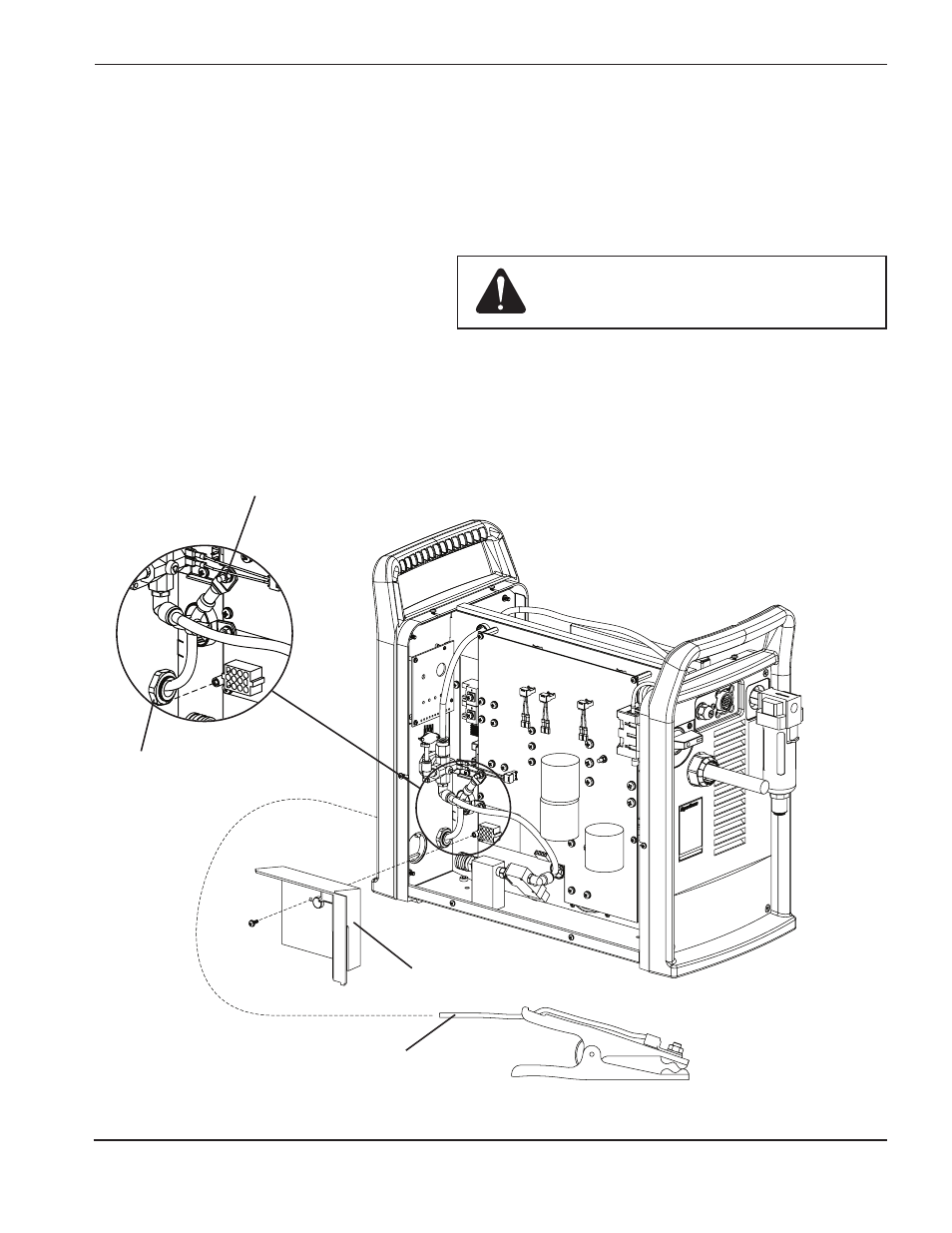

Austausch des Werkstückkabels
Elektrischen Strom, Gaszufuhr und Brennerschlauchpaket unterbrechen, bevor das alte Werkstückkabel entfernt
wird.
1. Zugentlastung an der Stromquelle anbringen und mit der Mutter sichern.
2. Zugentlastungsmanschette auf dem Kabel
festziehen.
3. Werkstückkabel auf die Strombaukarte an J14
anschließen. Mutter auf ein Drehmoment von
12 kg cm festziehen.
4. Brennerschnellkupplungsgehäuse installieren.
5. Stromquellenabdeckung installieren.
Brennerschnellkupplungsgehäuse
Zugentlastung
An J14 anschließen
Werkstückkabel
Vorsicht:
Dies ist ein Hochstromanschluss.
Ein ordnungsgemäßes
Drehmoment ist entscheidend.
