WARTUNG
3-2
powermax30
Wartungshandbuch

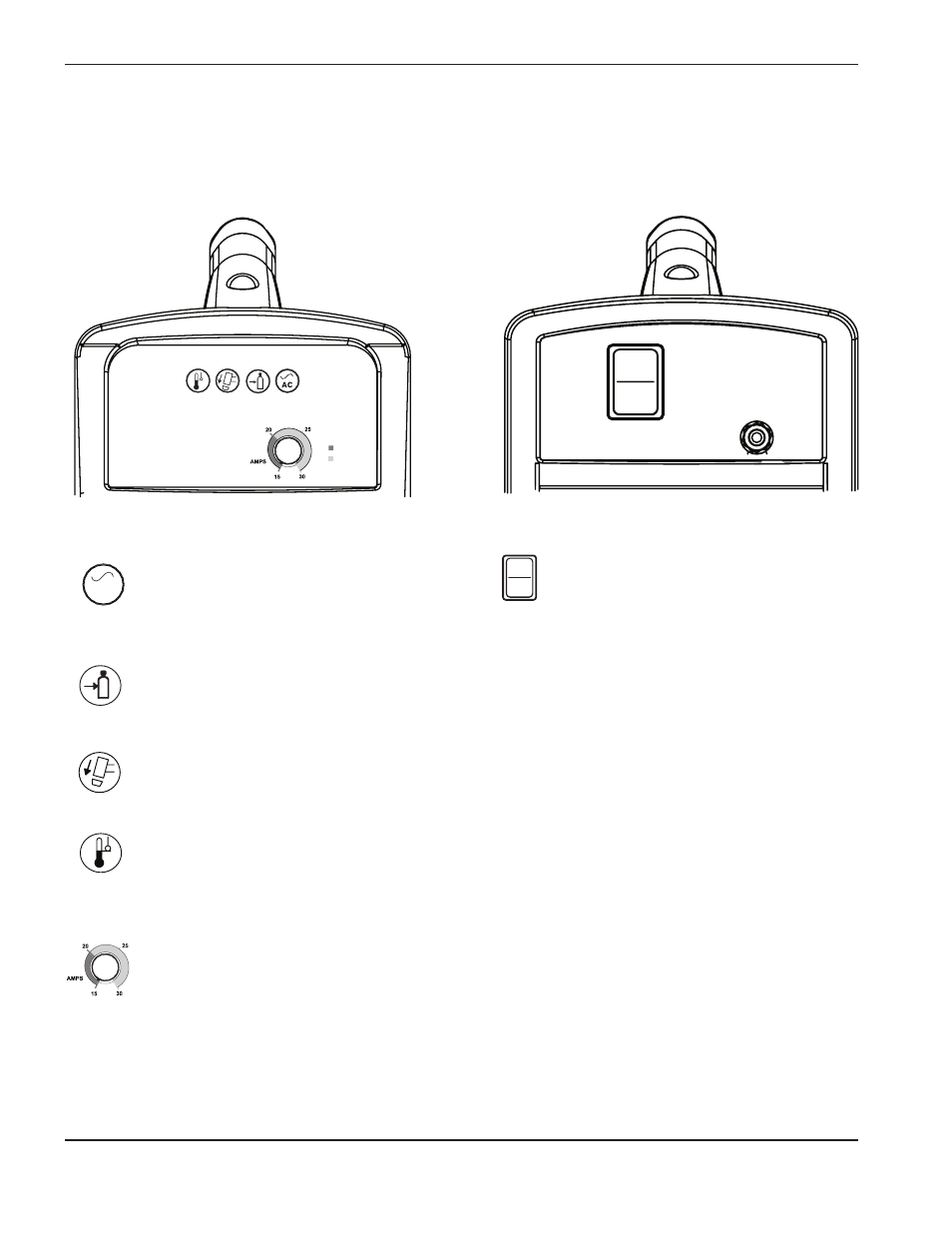

Regler und Anzeigeleuchten
Das Powermax30 hat einen EIN/AUS-Kippschalter, einen Stromregler-Drehknopf und vier Anzeige-LEDs, die
nachfolgend beschrieben werden.
I
O
120V 15A
120V 20A
240V 20A
I
O
Bedienelemente auf der Rückseite
EIN (I)/AUS (O)-Netzschalter
Aktiviert die Stromquelle und ihre
Steuerstromkreise.
Strom-EIN-LED (grün)
Wenn sie leuchtet, zeigt diese LED an, dass der
Stromschalter in Stellung I (EIN) gebracht worden
ist und dass die Sicherheitsschalter
zufriedengestellt sind.
Gasdruck-LED (gelb)
Wenn diese LED leuchtet, zeigt dies an, dass der
Gasdruck unter 2,8 Bar liegt. Dieser Umstand ist
zu korrigieren, bevor der Betrieb fortgesetzt wird.
Brennerkappen-LED (gelb)
Wenn diese LED leuchtet, zeigt dies an, dass die
Verschleißteile lose sind, nicht ordnungsgemäß
installiert sind oder fehlen.
AC AC
Bedienelemente an der Vorderseite und LEDs
Temperatur-LED (gelb)
Wenn diese LED leuchtet, zeigt dies an, dass die
Temperatur der Stromquelle außerhalb
des akzeptablen Betriebstemperaturbereiches
liegt.
Stromregelknopf
Dieser Knopf dient der Einstellung des
Ausgangsstroms zwischen 15 und 30 A. Für den
Einsatz bei 120 V und einem 15 A-Schaltkreis ist
dieser auf 20 oder niedriger einzustellen (durch
den dunkleren Bereich um den Knopf herum
dargestellt).
Vorderseite Rückseite
Einige Fehlerbedingungen verursachen, dass eine oder mehrere LEDs blinken. Für Informationen darüber, um
welche Fehlerbedingungen es sich handelt und wie man sie korrigiert, siehe
Grundlegende Fehlerbeseitigung in
diesem Abschnitt.
