WARTUNG
3-30
powermax30
Wartungshandbuch
5. Kreuzschraubenzieher Nr. 1 durch die Bohrungen in der Lüfterverkleidung einführen, um die Halteschrauben
von jeder Ecke des Lüfters zu entfernen.
6. Alten Lüfter aus der Stromquelle schieben.
7. Neuen Lüfter an seinen Platz schieben.
8. Die 4 Halteschrauben wieder anbringen.
9. Lüftergehäuse so ausrichten, dass die breitere Seite am Boden ist, und es an Ort und Stelle einrasten lassen.
10. Steckverbindung für den roten und schwarzen Draht auf der linken Lüfterseite an J5 auf der Strombaukarte
anbringen.
Austausch des Lüfters
1. Strom auf AUS stellen, Netzkabel unterbrechen und Gaszufuhr unterbrechen.
2. Die zwei Schrauben vom Griff an der Oberseite der Stromquelle entfernen. Griff entfernen und dann die
Abdeckung von der Stromquelle abnehmen.
3. Steckverbindung von J5 auf der Strombaukarte trennen. Es kann erforderlich sein, die Oberkante der Nomex-
Isolierung anzuheben, um die Steckverbindung zu sehen.
4. Von der Stromquellenoberseite aus mit einer Spitzzange die 4 Eckklammern des Lüftergehäuses
zusammendrücken und lösen. Nachdem die oberen Klammern gelöst worden sind, kann das Gehäuse von der
Stromquelle weggedreht werden, um die 2 unteren Klammern zu erreichen. Gehäuse aus der Verkleidung des
Lüfters herausheben.

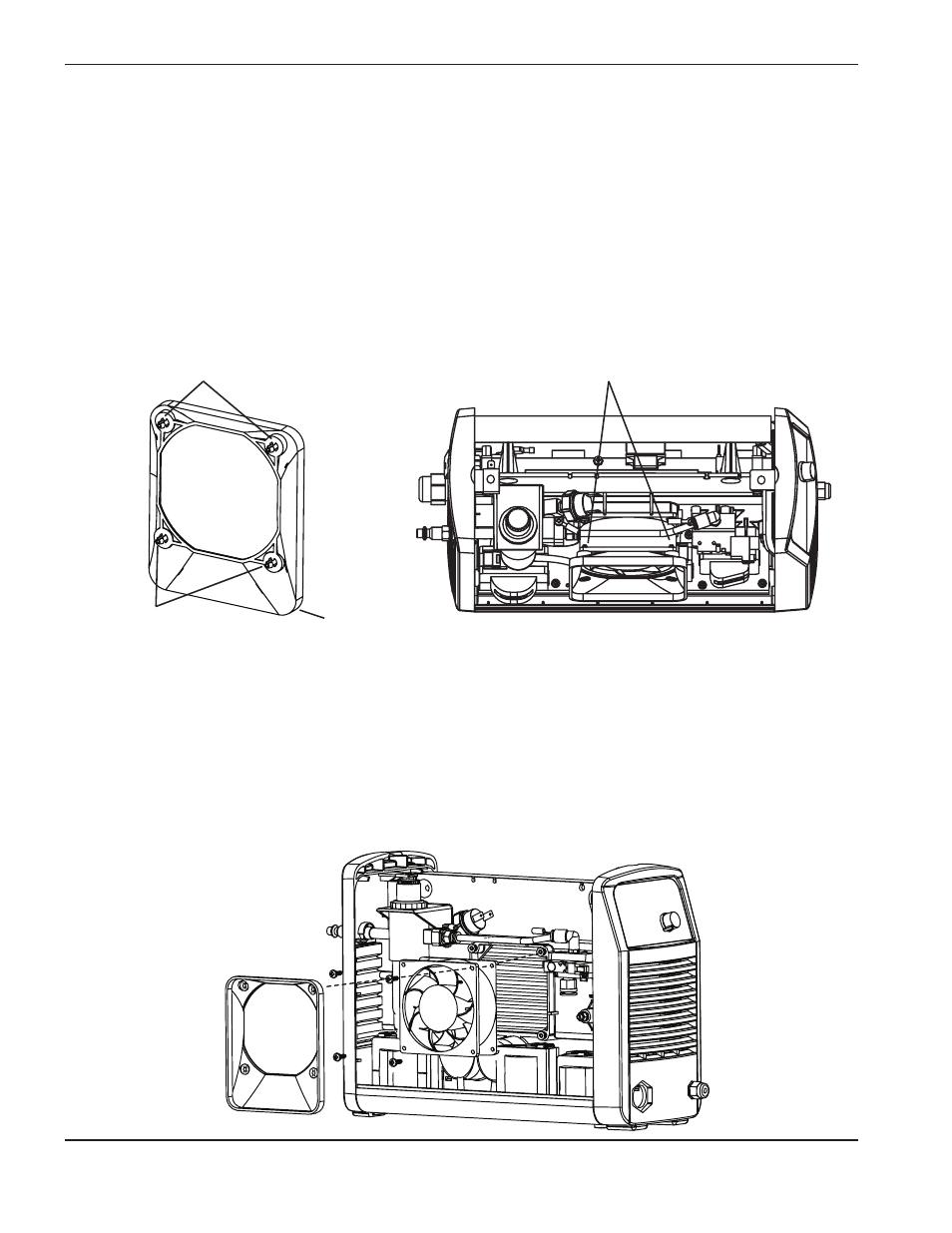

Eckklammern Obere Eckklammern
Boden Eckklammern
