WARTUNG
3-28
powermax30
Wartungshandbuch
8. Drähte durch die Zugentlastung oder durch die Bohrung in der Endkappe ziehen, um das alte Netzkabel zu
entfernen.
9. Verfügt man über eine neue Zugentlastung, ist diese auf das neue Netzkabel zu schieben und die Drähte für
das neue Netzkabel durch Bohrung in der Endkappe zu führen. Ist die alte Zugentlastung noch an Ort und
Stelle, sind die Drähte durch die Zugentlastung zu führen.
10. Schraubenmutter der Zugentlastung über die Drähte schieben und von der Innenseite der Endkappe aus an
die Zugentlastung schrauben.
11. Anschlussstück für den schwarzen Draht auf den Stift auf der oberen linken Seite des Stromschalters drücken.
12. Anschlussstück für den weißen Draht auf den Stift auf der oberen rechten Seite des Stromschalters drücken.
13. Grünen Erdungsdraht mit einer Drehmomenteinstellung von 17,28 kg cm an den Kühlkörper schrauben.
14. Drähte in der Drahtaussparung an der Seite der Endkappe hinaufverlegen, so dass sie der Stromkarte nicht im
Weg sind. Sobald die Drähte an Ort und Stelle sind, Sicherungsmutter der Zugentlastung festziehen.
15. Endkappe wieder einsetzen oder in ihre Position zurückbringen. Es ist sicherzustellen, dass die
Schraubenbohrung in der Erdungsklemme mit den Schraubenbohrungen in der Endkappe und der
Stromquelle ausgerichtet ist.
16. Unter Beachtung, dass keine Drähte eingeklemmt werden, Nomex-Barriere wieder anbringen und Abdeckung
wieder auf die Stromquelle schieben. Sicherstellen, dass die unteren Kanten sich in den Schienen befinden.
Griff über die Bohrungen in der Abdeckungsoberseite positionieren, dann die zwei Schrauben zur Sicherung
der Abdeckung verwenden.
17. Elektrischen Strom und Gaszufuhr wieder anschließen.
Austausch des Netzkabels (CE)
1. Strom auf AUS stellen, Netzkabel unterbrechen und Gaszufuhr unterbrechen.
2. Die zwei Schrauben vom Griff an der Oberseite der Stromquelle entfernen. Griff entfernen und dann die
Abdeckung von der Stromquelle abnehmen. Die Nomex-Isolierung, welche die Strombaukarte schützt,
entfernen.
Das Netzkabel hat einen braunen Draht sowie einen blauen Draht, beide sind an den Netzschalter
anzuschließen, sowie einen grünen und einen gelben Erdungsdraht, diese beiden sind an den Kühlkörper
anzuschließen.
3. Rückwärtige Endkappe entfernen oder sanft von der Stromquelle wegbiegen.
4. Anschluss für den blauen Draht sorgfältig vom Netzschalter wegziehen, um ihn zu unterbrechen. Man kann bei
Bedarf zur Vereinfachung eine Spitzzange oder einen Schlitzschraubenzieher verwenden.
5. Braunen Draht auf die gleiche Weise entfernen.

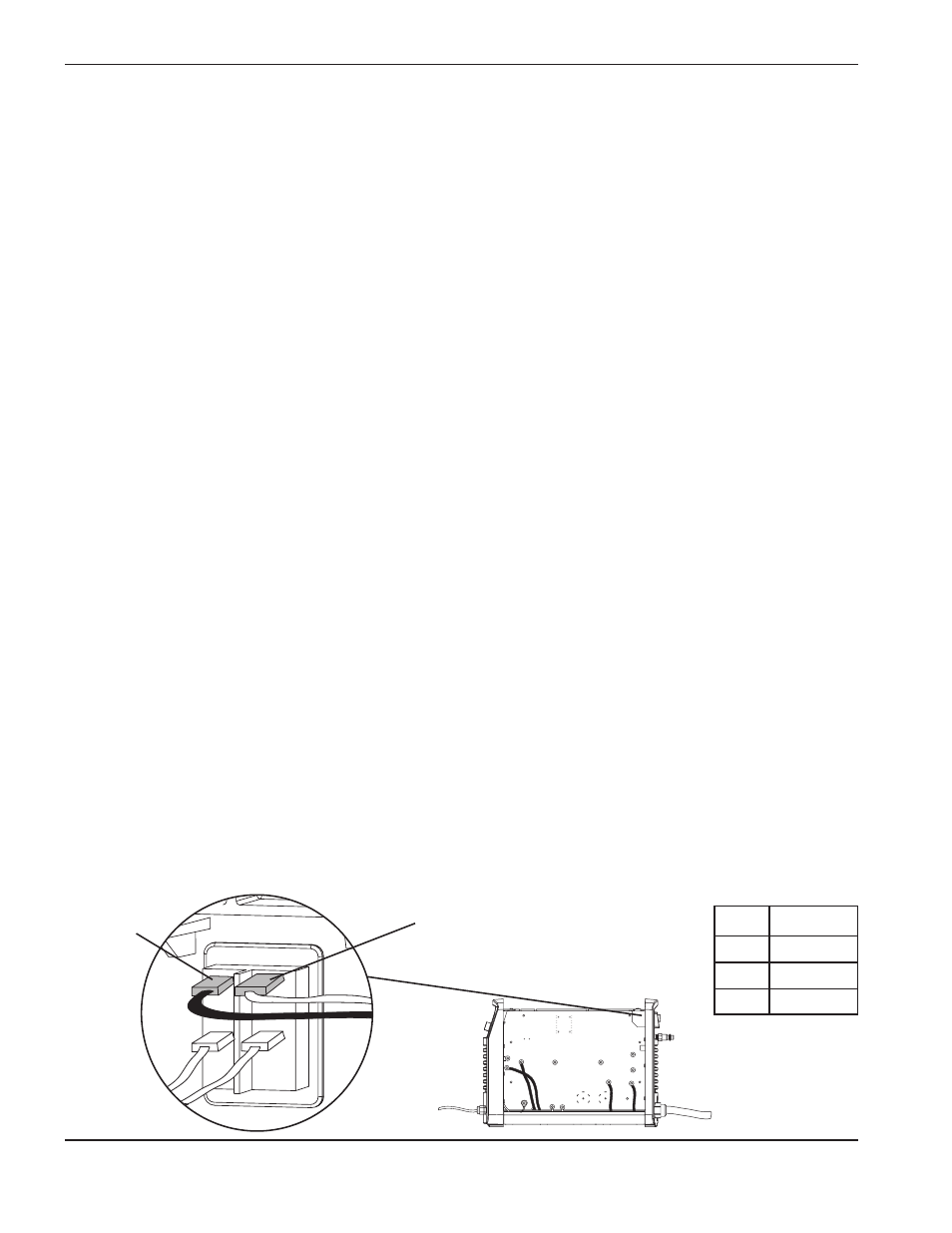

1-phasig
CE-Einheit
L Braun
N Blau
Erdung Grün / Gelb
L
Brauner
Draht
N
Blauer Draht
