Seite 10
Elektronik - Handbuch
Wächter
2.1.5
ብ Die Schwellwerterkennungsstufe gibt bei Grenzwertüberschreitung am Ausgang einen
definierten High-Pegel aus. Im anderen Falle wird ein Low-Pegel (niedrige Spannung)
ausgegeben.
ቦ Der Helligkeitssensor wird durch einen lichtempfindlichen Widerstand realisiert. Dieses
Bauelement verändert, in Abhängigkeit der auftreffenden Lichtstärke, seinen elektri-
schen Widerstand.
ቧ Die Helligkeitseinstellung wird im Leistungsteil ausgeführt. Wenn die voreingestellte Hel-
ligkeit unterschritten wird, legt diese Komponente einen H-Pegel auf den Eingang des
folgenden UND-Gatters.
ቨ Logische UND-Verknüpfung. Hier wird nur ein H-Pegel (Schaltbefehl) ausgegeben, wenn
die voreingestellte Mindesthelligkeit Ü unterschritten ist und der Schwellwert
ብ einen
bestimmten Wert überschritten hat.
ቩ Logische ODER-Verknüpfung. Das Oder-Gatter
ቪ ist mit der Netzausfallerkennung ቪ und einer
ቫ Stromversorgung ቫ verbunden. Dieses ermöglicht das Einschalten des Lastkreises auch
wenn keine Bewegung erkannt wird, oder wenn die Mindesthelligkeit noch nicht unter-
schritten wird (manuelle Einschaltung). Diese Stufe gibt einen H-Pegel (Schaltbefehl) aus,
wenn ein H-Pegel aus
ቪ oder aus ቨ ansteht.
ቭ Den Eingang der Zeitstufe bildet ein weiteres UND-Gatter. Es ist somit ein H aus ቩ und
ein H aus der Freigabestufe
ቮ notwendig um die Zeitstufe zu starten. Die Zeitstufe wird
durch einen 14stufigen Frequenzteiler realisiert und bestimmt die Einschaltdauer (Zeit-
Einsteller) der Lampenlast.
ቮ Die Freigabestufe sperrt nach dem Abschalten des Lastkreises noch kurzzeitig die Zeitstufe,
um Ausschwingvorgänge vor dem nächsten Einschalten zu unterdrücken (Verriegelungszeit).
ቯ Die Schaltstufe schließt den Laststromkreis. Der Leistungsschalter ist je nach Wächtertyp
als Relais oder Triac ausgeführt.
Schwellwert
-
erkennung
Verstärker
Stromversorgung
Netzausfall-
erkennung
Schaltstufe
(Relais,Triac)
230V AC
Lampe
Leistungsteil
ZEIT
Sensorkopf
Zeitstufe
Freigabe
Helligkeits-
sensor
LUX
Helligkeits
-
einstellung
EMPFINDLICHKEIT
(nur bei 240
°
Gerät)
N
IR-Strahlen
Filter
N
PIR-Sensor
Schaltanzeige
&
>1
&
1
2
3
4
5
10
9
10
13
11
6
12
8
7

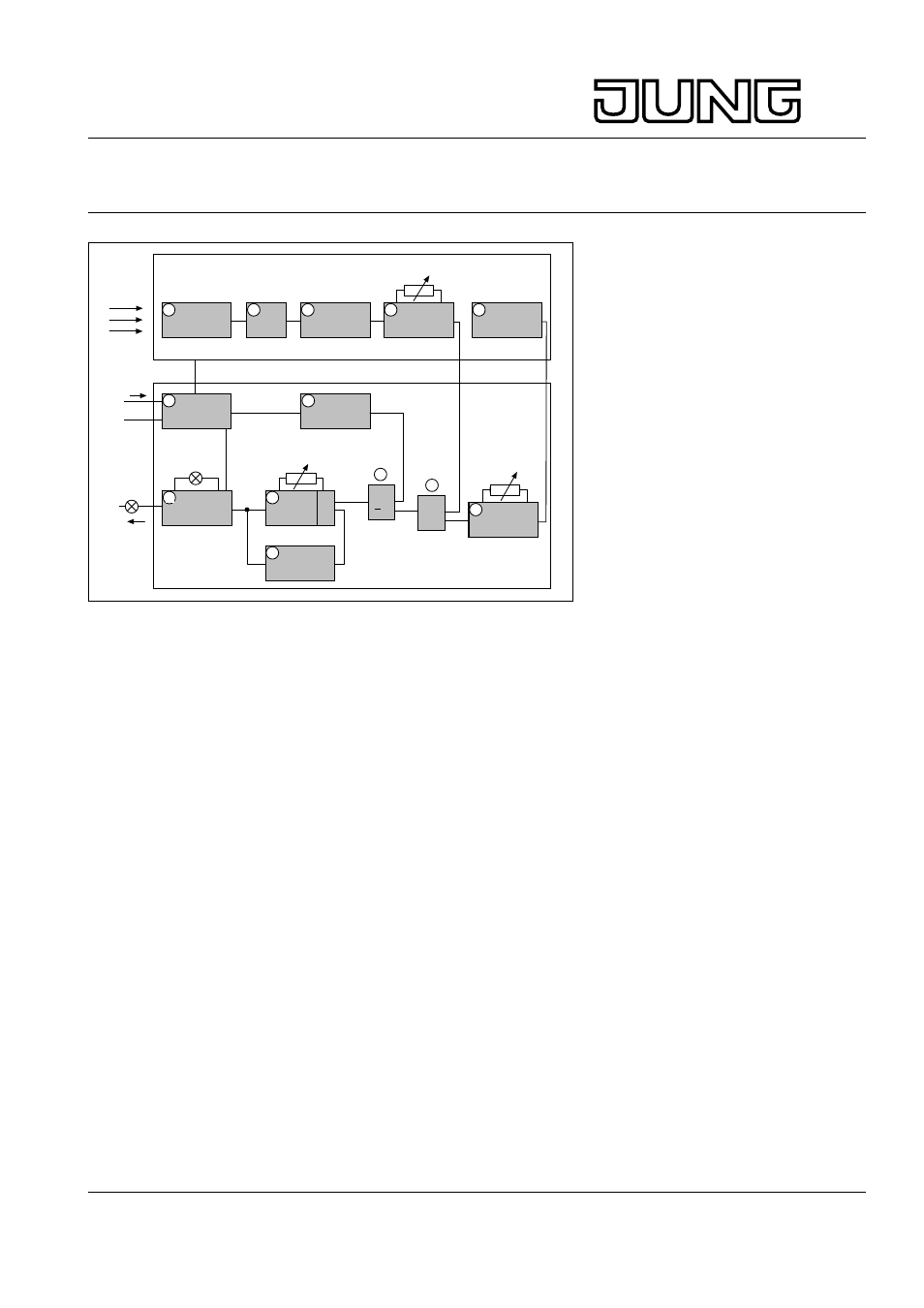

Prinzipschaltbild
