Einschränkung des Erfassungsbereiches
Der Erfassungswinkel von 180° kann durch den Einsatz von Blenden bei Bedarf reduziert
werden. Potentielle Störquellen können gezielt aus dem Erfassungsbereich genommen
werden.
Testeinstellung
Beim Wächter 180/10 wird der Testbetrieb durch Einstellung des Zeitreglers auf minimale
Zeit (ca. 6 sek.) und des Helligkeitsreglers auf maximale Helligkeit (ca. 80 Lux = Tagbetrieb)
aktiviert.
Der Wächter 180/16 besitzt ein dichtes, halbkreisförmiges Erfassungsfeld von ca. 16 x 32 m
in 3 Ebenen.
Die Größe des Erfassungsfeldes ist durch die Linsengeometrie auf eine maximale Reichweite
von 16 Metern festgelegt. Diese Entfernung wird über den gesamten halbkreisförmigen
Bereich eingehalten.
Bei einer Montagehöhe von 2,40 m und ungeneigtem Sensorkopf ergeben sich folgende
3 Überwachungsebenen:
Nahbereich von 0 m bis ca. 3 m
Mittelbereich von ca. 3 m bis ca. 9 m
Fernbereich von ca. 9 m bis ca. 16 m
Elektronik - Handbuch
Wächter
2.2.3/2.2.4

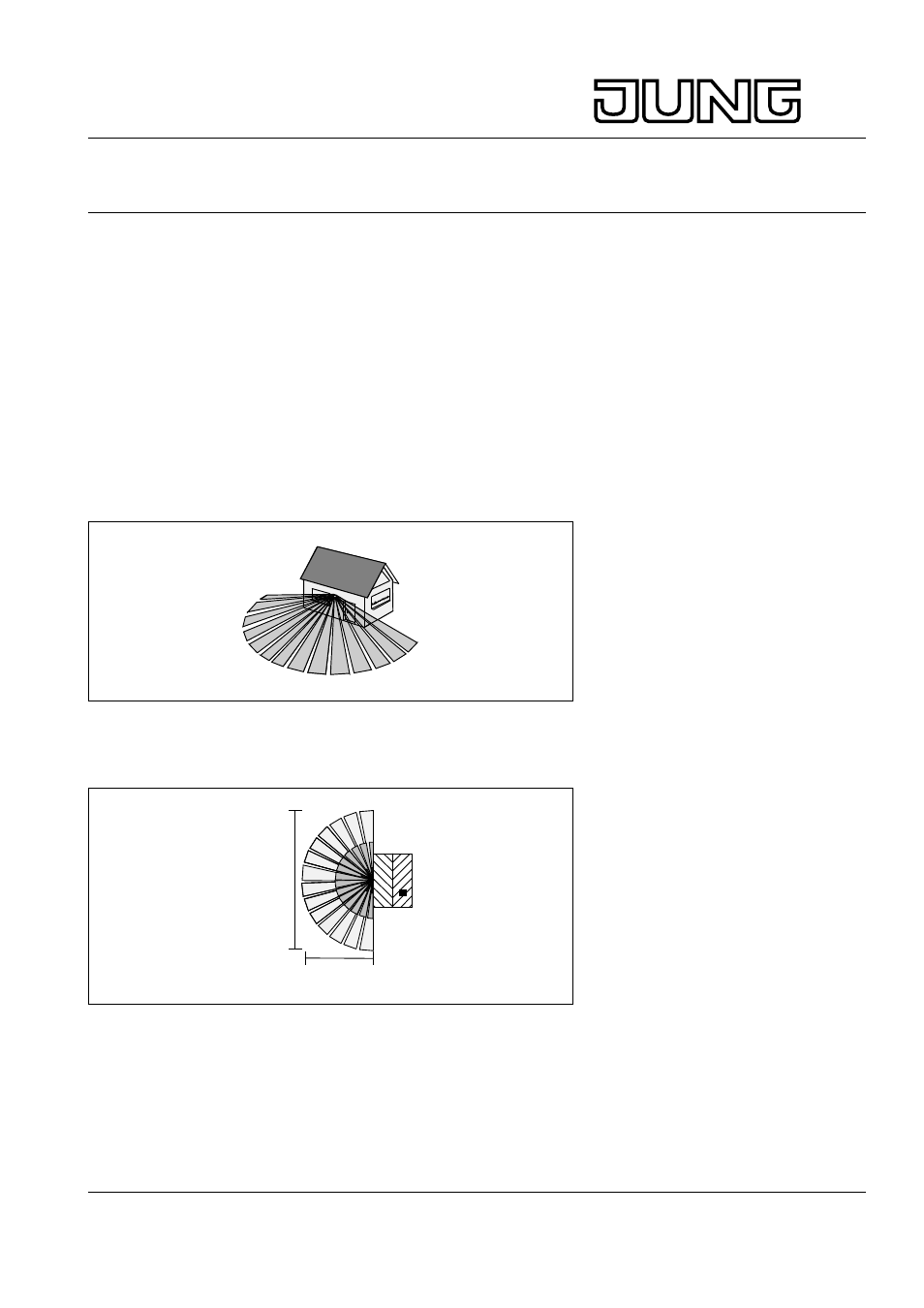

Erfassungsfeld Wächter 180/16
Draufsicht Erfassungsebenen Wächter 180/16
Wächter 180/16
32 m
16 m
