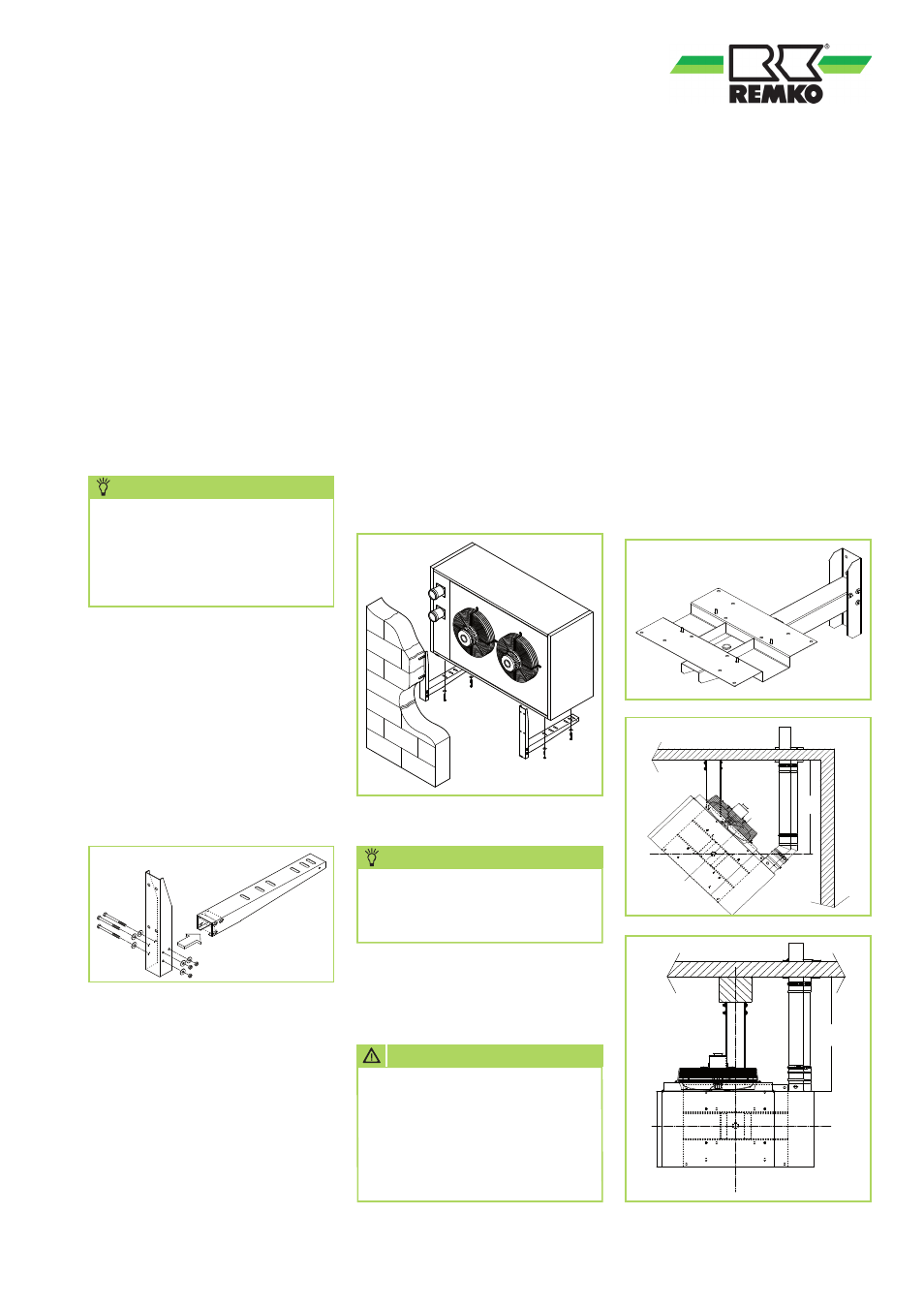

Wandmontage Drehbar
Die Anweisungen zum Einbau der
drehbaren Konsolen liegen der
Verpackung bei.
Die Verwendung drehbarer Konso-
len ist in folgenden Fällen ange-
bracht:
a) Installation des Gerätes in einer
Ecke
b) Installation des Gerätes recht-
winklig zur Wand, an der es
befestigt ist
c) Montage des Gerätes an einem
Pfeiler
Wandmontage Standard
Die Wandkonsole an einer geeig-
neten Stelle an der Wand aus-
richten (Wasserwaage) und sicher
befestigen.
Die auszuführenden Bohrungen
mit einem Stift anzeichnen.
- Die Wandkonsole mit geeigneten
Dübeln und Schrauben Größe
M10 oder größer sicher anbrin-
gen.
- Die beiden Halterungs-Paare wie
auf der Abbildung dargestellt
mit den mitgelieferten Material
montieren
- Beim Montieren der Halterungen
die Muttern durch verwenden
eines Sicherungsringes zwischen
Halterung und Mutter blockieren.
- Das Gerät so auf die Halterun-
gen setzen, dass die Löcher des
Gerätes mit denen der Halterun-
gen übereinstimmen, wobei die
Spitzen der Halterungen mit der
Vorderfront des Gerätes bündig
sein muss (außer GPM 75).
- Die Geräte mit den vorhandenen
Schrauben M8 befestigen, wobei
zwischen Schraube und Halte-
rung ein Sicherungsring einzule-
gen ist.
EDV-Nr.: 228760
Konsole für Wandmontage (Aus-
führung Standard) GPM 15 - 75
Die Geräte dürfen nur an
tragfähigen Wänden, Decken
oder Konstruktionen aus nicht
brennbaren Baustoffen mit
ausreichender Tragfähigkeit
montiert werden.
AchtunG
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
Die Konsolen müssen span-
nungsfrei mit dem Gerät und
der Wand verschraubt sein.
hinwEiS
Sicherstellen, dass die Art der
Dübel und Größe der Schrau-
ben für den Mauertyp geeig-
net sind um das Gewicht des
Gerätes tragen können.
hinwEiS
