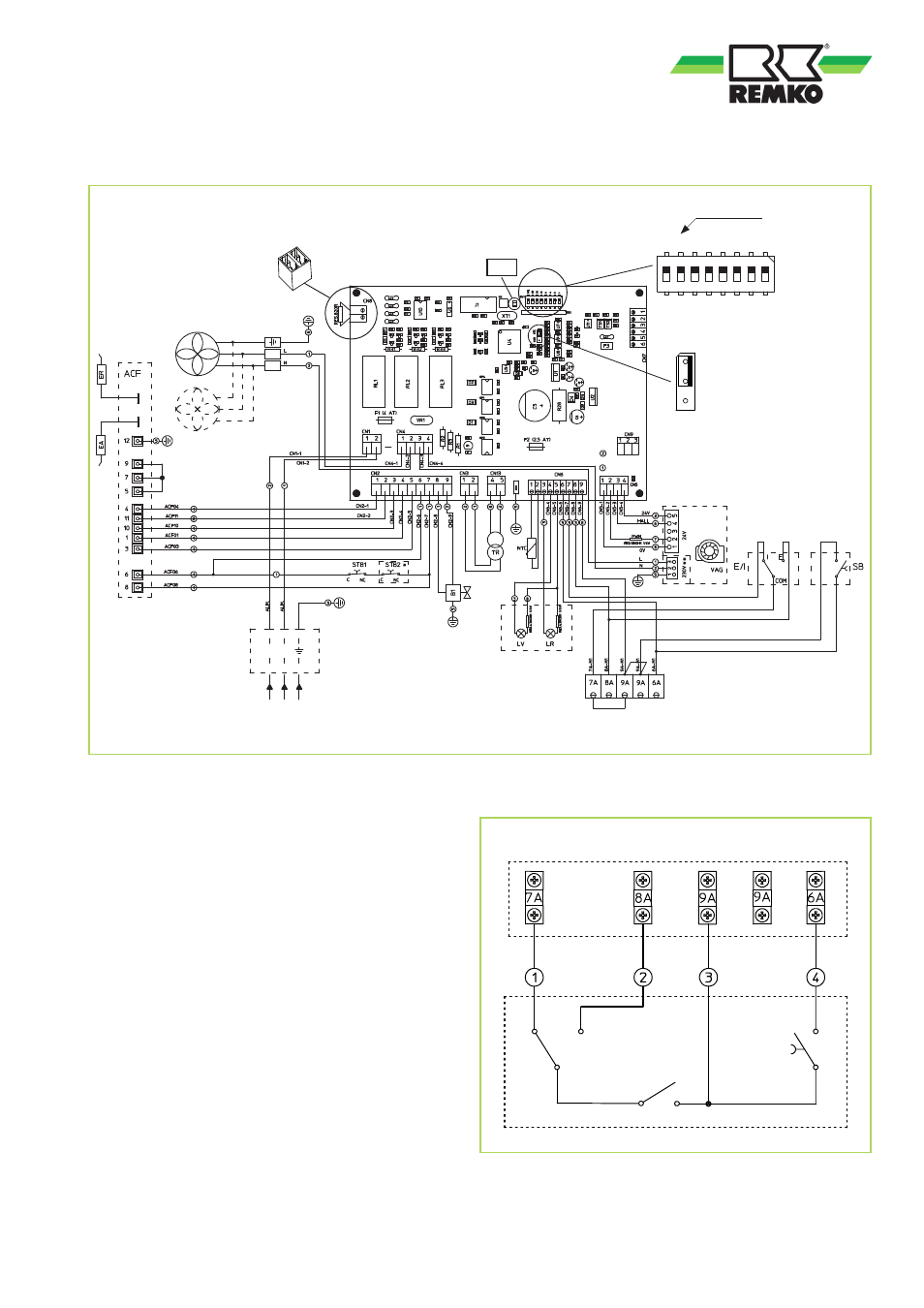

Elektrisches Anschlussschema
Legende:
ACF = Flammüberwachungsgerät
B1
= Magnetventil Zündbrenner
CN = Anschluss Temperaturregelung
EA
= Zündelektrode
ER = Ionisationselektrode
E/I = Wechselschalter Sommer/ Winter
F1 = Sicherung 4 AT (230V)
F2 = Sicherung 2,5 AT (24V)
LR = Störleuchte
LV = Betriebsleuchte
M1 = Klemmleiste
NTC = Fühler NTC 1
SB
= Entstörtaster
STB = Sicherheitsthermostat (rückstellend)
TR
= Transformator 230/24V
VA1 = Umluftventilator
VA2 = Umluftventilator (nur GPM 55/75)
VAG = Brennerventilator
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
(ENTRIEGELUNG) (WECHSELSCHALTER)
(SOMMER)
(WINTER)
(Ein / Aus)
Klemmleiste M1
N L
230V 50Hz
M1
VA1
VA2
N
L
P
E
N L
PE
SBL CR 32 16 8 4 2 1
LED
NTC
CN
CR-Schalter
