Seite 24
24
REMKO GPM
Typ B23 horizontal
L1 maximale Rohrlänge ohne
Endstücke
ø 80
ø 100
Model
Meter
GPM15
29
GPM25
29
GPM35
26
GPM55
15
GPM75
18
Typ B23 vertikal
L1 maximale Rohrlänge ohne
Endstücke
ø 80
ø 100
Model
Meter
GPM15
30
GPM25
30
GPM35
29
GPM55
17
GPM75
20
installations Beispiele
Gasfeuerstätte Typ B23
Raumluftabhängiges Verbren-
nungssystem.
Der Verbrennungskreislauf ist
gegenüber der Umgebung, in der
er installiert worden ist, nicht dicht.
Die Verbrennungsluft wird direkt
aus dem Aufstellraum entnommen.
Die Führung der Abgase kann in
zwei Varianten erfolgen:
a) mit Hilfe einer horizontalen
Rohrleitung (Außenwand-
installation) gerade durch die
Außenwand,
oder
b) wenn das Dach gleichzeitig
Decke ist, mit einer vertikalen
Rohrleitung über das Dach.
Bei dieser Installationsvariante
muss eine ausreichende Belüftung
des Aufstellraumes sichergestellt
sein, um die korrekte Zufuhr von
Verbrennungsluft zu gewährlei-
sten.
Dies geschieht durch Öffnungen in
den Wänden des Raumes.
Die in den Normen festgelegten
Abmessungen und Eigenschaften
müssen eingehalten werden.
Insbesonders sollten auch die
DVGW-TRGI 2008 Abschn. 5.2.2.
und TRF Abschn. 7.2.2. beachtet
werden.
Die Verbrennungsluftzuführung
muss grundsätzlich von außen
erfolgen:
■
bei mechanischen Absauganla-
gen im Aufstellraum
■
wenn im Aufstellraum Über-
oder Unterdruck auftreten kann
■
wenn das Gerät in stark staub-
haltiger Umgebung aufgestellt
wird
■
in Kfz-Betrieben
In dieser Ausführungsvari-
ante ist das Anbringen eines
Schutzgitters auf der Verbren-
nungsluftzufuhrleitung vorzu-
nehmen, damit das Eindringen
fester Gegenstände mit einem
Durchmesser von über 12 mm
verhindert wird.
AchtunG
Schutzgitter [S] für Verbrennungs-
luft-Ansaugung
GPM 15 - 55; EDV-Nr.: 228960
GPM 75
EDV-Nr.: 229060

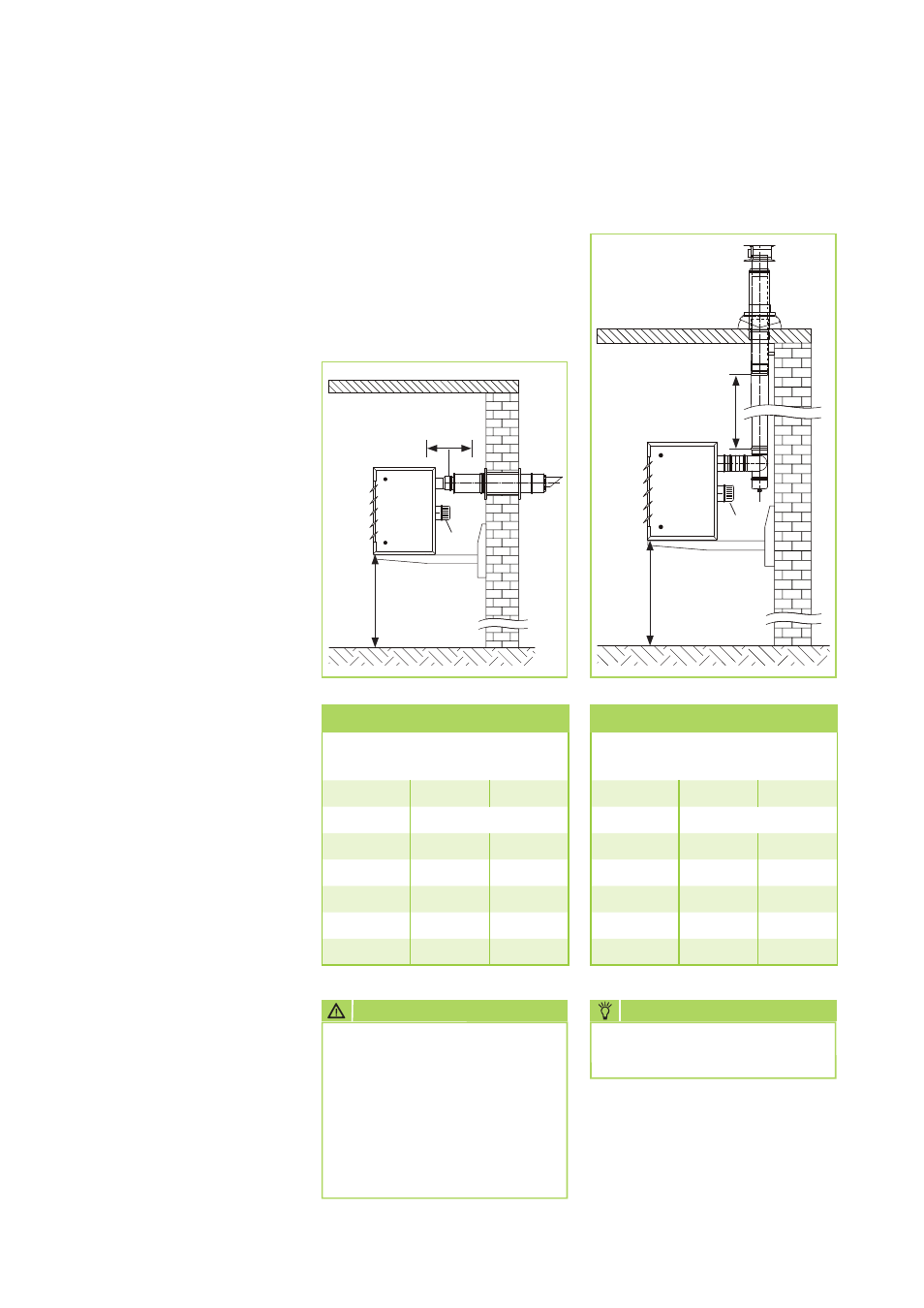

L1
Montagehöhe
2,5 - 3,5 m
S
schematische
Seitenansicht
L1
Montagehöhe
2,5 - 3,5 m
schematische
Seitenansicht
S
K
Typ B23 waagerecht durch die
Außenwand.
Typ B23 senkrecht durch die
Decke.
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
Kondensatanschluß [K] =
M 20 Außengewinde
hinwEiS
