REMKO GPM 15 - Handbuch (Seite 38)

38
REMKO GPM

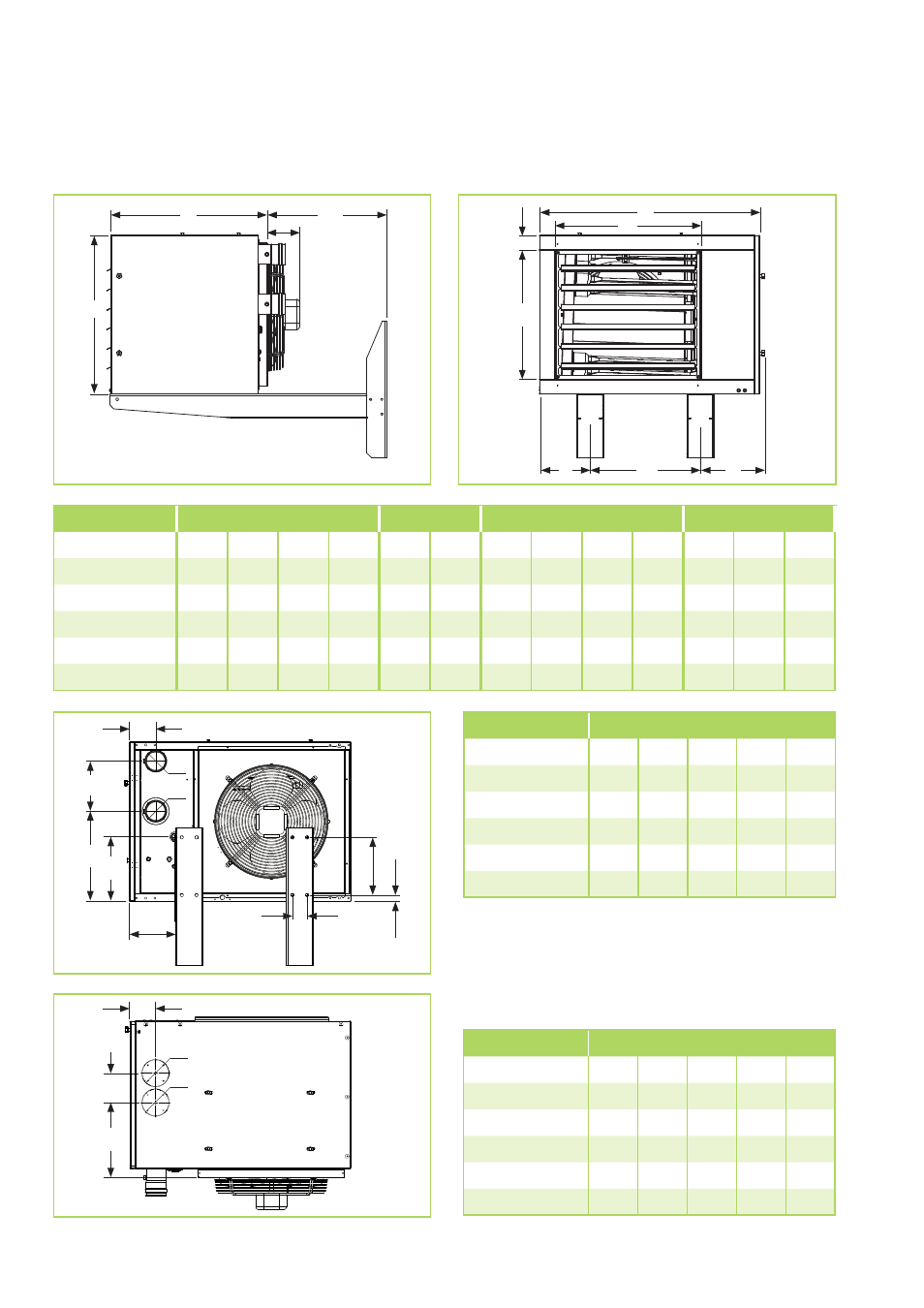

Geräteabmessungen
Baureihe Abmessungen Öffnung Aufhängung Gasversorgung
L B H V HB LB IM IS ID DM GAS GO GV
GPM 15 720 640 650 140 530 415 450 116 174 475 3/4“ 186 263
GPM 25 900 640 650 140 530 595 450 206 264 475 3/4“ 186 263
GPM 35 900 640 650 140 530 595 450 206 264 475 3/4“ 186 263
GPM 55 1240 640 740 140 620 935 780 228 252 475 3/4“ 183 352
GPM 75 1400 750 810 140 690 1080 894 243 283 400 1“ 109 296
Baureihe horizontale Ableitungen
A F AV TV S
GPM 15 80 80 367 204 105
GPM 25 80 80 367 204 105
GPM 35 80 80 367 204 105
GPM 55 80 80 457 204 105
GPM 75 100 100 511 204 130
Baureihe Vertikale Ableitungen
A F AO TO S
GPM 15 80 80 305 120 105
GPM 25 80 80 305 120 105
GPM 35 80 80 305 120 105
GPM 55 80 80 310 120 100
GPM 75 100 100 400 140 127
A = Zuluftleitung
F = Abgasleitung
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
B DM
H
V
HB
LB
60
L
IM IS ID
S
AO
TO
ØA
ØF
S
TV
GV
AV
235 25
øA
øF
GO
60
