REMKO GPM

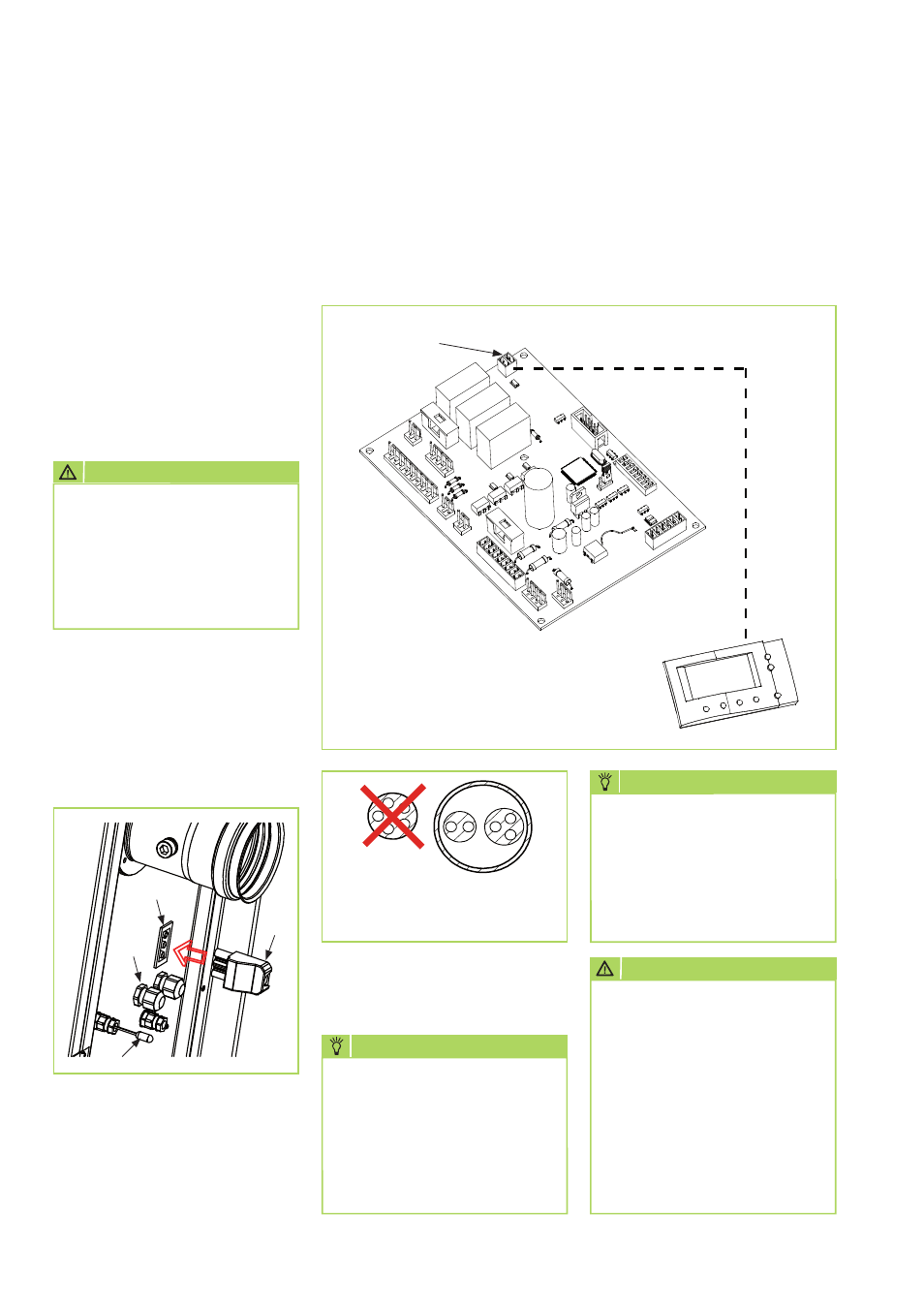

Elektrischer Anschluss
Der elektrische Geräteanschluss
ist durch autorisiertes Fachperso-
nal (vom EVU zugelassen) gemäß
den einschlägigen Bestimmungen
auszuführen.
Ein Haupt-/Notschalter ist an
einer gut zugänglichen Stelle in
Gerätesichtweite anzubringen
und vor unbefugter Betätigung zu
schützen. Der Schalter muß das
Gerät allpolig mit einer Kontakt-
Mindestöffnung von 3 mm vom
Netz trennen.
Der Haupt-/Notschalter darf
nur in Notsituationen bzw. bei
längeren Gerätestillstandszei-
ten benutzt werden.
Wird mit ihm während des
Betriebes das Gerät abge-
schaltet, kann der elektrische
Zuluftventilator die Brenn-
kammer nicht abkühlen. Es
kann zu Schäden am Gerät
kommen.
AchtunG
Den Geräten muss ein mehr-
poliger Trennschalter mit ge-
eignetem elektrischem Schutz
vorgeschaltet werden.
Der Kabelquerschnitt muss
mindestens 1,5 mm² betragen.
AchtunG
Die Geräte müssen verpolungssi-
cher an die Netzzuleitung ange-
schlossen werden.
Spannungsversorgung 230V/50Hz,
Mindestquerschnitt der Netzzulei-
tung 1,5 mm².
Legende Rückwand:
= Gerätesteckdose
= Gerätestecker
= Kabeleinführungen
= Temperaturfühler Gerät
Verbindung Temperaturregelung ATR-6 mit der Steuerplatine
Den beigefügten Stecker der Temperaturregelung an das bauseits ver-
legte Buskabel anklemmen, den 2-poligen Stecker [CN] mit Widerstand
von der Steuerplatine abziehen und den montierten Stecker mit Buskabel
wieder aufstecken.
Elektronische
Temperaturregelung ATR-6
Steuerplatine
Stecker CN
JA
NEIN!
B
S
B = Buskabel
S = Stromführendes Kabel
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
Die Verwendung eines mehr-
poligen Kabels, dass gleich-
zeitig zur Temperaturregelung
und Stromversorgung dient, ist
zur Vermeidung von elektro-
magnetischen Störungen nicht
statthaft.
hinwEiS
Phase und Nulleiter dürfen
beim Anschluss auf keinen
Fall vertauscht werden, da das
Flammüberwachungsgerät den
Gerätebetrieb aus Sicherheits-
gründen ansonsten unterbricht.
Störung F1 wird angezeigt.
hinwEiS
