REMKO GPM 15 - Handbuch (Seite 33)

33

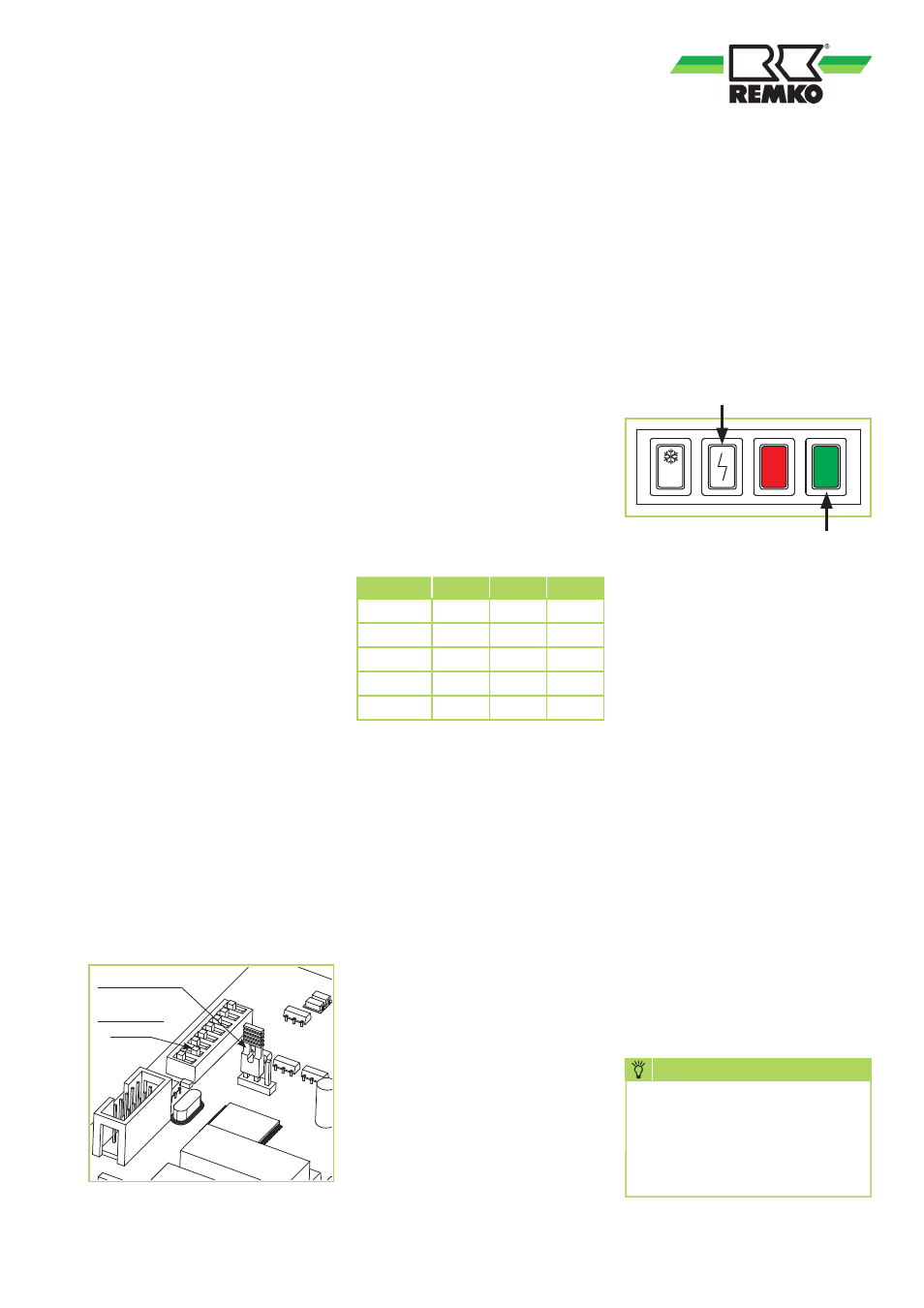

Beim Austausch der Steuerplatine
müssen einige Kontrollen durch-
geführt und Parameter eingestellt
werden.
Die Programmierung der Parame-
ter A1, A2 und A3 ist unbedingt
erforderlich, da die Ersatz-Steuer-
platinen neutral geliefert werden.
Jedem Gas Wand-Heizautomaten
liegt eine entsprechende techni-
sche Beschreibung mit den zuvor
werkseitig programmierten Stan-
dard-Werten bei.
Halten Sie diese Liste mit jeder
bauseitig angepassten Verände-
rung immer auf dem neuesten
Stand, so dass die Ersatz-Steuer-
platine wieder entsprechend
programmiert werden kann.
Überprüfung der Hardware-
Konfi guration der Steuerplatine
Kontrolle für den Betrieb mit Tem-
peraturregelung ATR-6:
Die Brücke NTC/ VAN muss auf
NTC stehen und der CR Schalter
auf ON, siehe Abbildung unten
[zum Innenrand der Karte hin];
Diese Konfi guration ist nötig, um
die ordnungsgemäße Funktion der
NTC-Fühler zu gewährleisten.
Brücke auf NTC
CR-Schalter
auf ON
Programmierung der Parameter
Die Programmierung erfolgt aus-
schließlich über die Temperaturre-
gelung ATR-6.
Die unbedingt zu programmie-
renden Parameter sind:
A1
, A2 und A3.
Diese bestimmen die korrekte Ver-
brennung und Wärmeleistung des
installierten Wand-Heizautomaten.
Bei den Ersatzplatinen sind die
Parameter A1, A2 und A3 nicht
vorprogrammiert.
In der Tabelle unten sind die Wer-
te, die je nach Gerätemodell einge-
stellt werden müssen, angegeben.
Austausch der Steuerplatine
Modell A1 A2 A3
GPM15 44 58 83
GPM25 55 73 83
GPM35 57 83 70
GPM55 65 93 70
GPM75 75 98 70
Für den Zugriff auf die Parameter
die Taste KM ca.10 Sekunden lang
drücken.
Auf dem Display erscheint:
INFO REG ERR >>
Taste K4 >> drücken und auf dem
Display erscheint:
SPRA PAR PARK >>
Taste K3 PARK drücken und auf
dem Display erscheint:
<<
PARAM K 1 >>
Der Wert des eingestellten Para-
meters 1 erscheint über der Taste
K4
und wird mit den Tasten K+
und K- eingestellt.
Mit der Taste K4 >> werden die
Parameter von 1 bis 3 nacheinan-
der aufgerufen und mit den Tasten
K+
und K- entsprechend einge-
stellt.
Schornsteinfegertaste
Die Raumtemperatur (falls erfor-
derlich) an der Temperaturregelung
höher Einstellen als die aktuelle
Raumtemperatur. Warten bis der
Brenner gestartet ist.
Nach dem Einschalten des Venti-
lators den Brenner auf „Höchst-
leistung” bringen, indem man die
Reset-Taste auf der Vorderseite des
Gerätes 2-3 Sekunden lang ge-
drückt hält.
Der Höchstleistungsbetrieb wird
durch schnelles Aufblinken der
grünen LED angezeigt.
Nach ca. zwei Minuten kann die
Abgas-Analyse an der Messstelle
in der Abgasleitung durchgeführt
werden
Nach Beendigung der Messung
das Gerät auf „Normal”-Betrieb
stellen, indem man erneut 2-3
Sekunden lang die Reset-Taste
gedrückt hält.
Die grüne LED blinkt langsam
(min. Leistung).
Jetzt die Reset-Taste nochmals
drücken und die güne LED leuchtet
wieder dauerhaft.
Der Normalbetrieb ist wieder
aktiviert.
Raumtemperatur (falls verändert)
an der Temperaturregelung wieder
auf den ursprüngliche Wert stellen.
d
Z
Falls das Gerät nicht auf
„Normal-Betrieb“ gestellt
wird, stellt die Steuerplatine
das Gerät nach 20 Minuten
automatisch zurück.
hinwEiS
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
