1.1 Übersicht
Die ND 120 ist eine hochwertige digitale Positionsanzeige für
Messungen mit 2 oder 3 Achsen zur Verwendung mit TTL-
Messgeräten. Die ND 120 kann mit Profilprojektoren,
Werkzeugmacher-Mikroskopen oder Video-Messsystemen im
Rahmen der Serienfertigung oder Qualitätsendprüfung betrieben
werden.
Folgende Funktionen stehen zur Verfügung:
 Referenzmarkenauswertungen für abstandskodierte Messgeräte
oder Messgeräte mit nur einer Referenzmarke
 Lineare, abschnittsweise lineare und nichtlineare Fehlerkorrektur
 Maßfaktor für Teile, die sich ausdehnen oder schrumpfen
 Mehrsprachige LCD-Benutzerschnittstelle: Die Sprache kann vom
Benutzer eingestellt werden
 Anwendungsabhängige Softkey-Funktionen, je nach aktueller
Bildschirmanzeige
 Pfeiltasten zur einfachen Navigation durch Listen und Menüs
 Anpassung der Teileausrichtung vor der Messung. Aufwändiges
Aufspannen ist damit nicht mehr erforderlich
 Zwei Bezugspunkte für absolute und inkrementale Messungen
 Tasten zum Nullen der Achsen und zum Setzen von Bezugspunkten
 Einfache Auswahl des zu messenden Konturelements mit den
eindeutig beschrifteten Funktionstasten:
 Punkte, Geraden, Kreise, Abstände, Winkel
 Teileausrichtung
 Konturelement-Messungen können folgendes beinhalten:
 Ermittlung der Abmessungen von geometrischen Elementen
 Definition von Konturelementen durch Eingabe von
Abmessungsdaten
 Konstruktion neuer Konturelemente aus bestehenden Elementen
 Anwendung von Toleranzen
 Zahlenblock mit:
 Numerischen Tasten zur Dateneingabe
 Dezimalpunkt und +/– Tasten zur Dateneingabe
 Benutzer-definierte Hotkeys, mit denen Tasten am Gerät für häufig
genutzte Funktionen programmiert werden können.
 Senden von Messberichten an einen Computer über USB an serielle
Schnittstelle
 Senden von Messberichten an einen Computer über USB an serielle
Schnittstelle

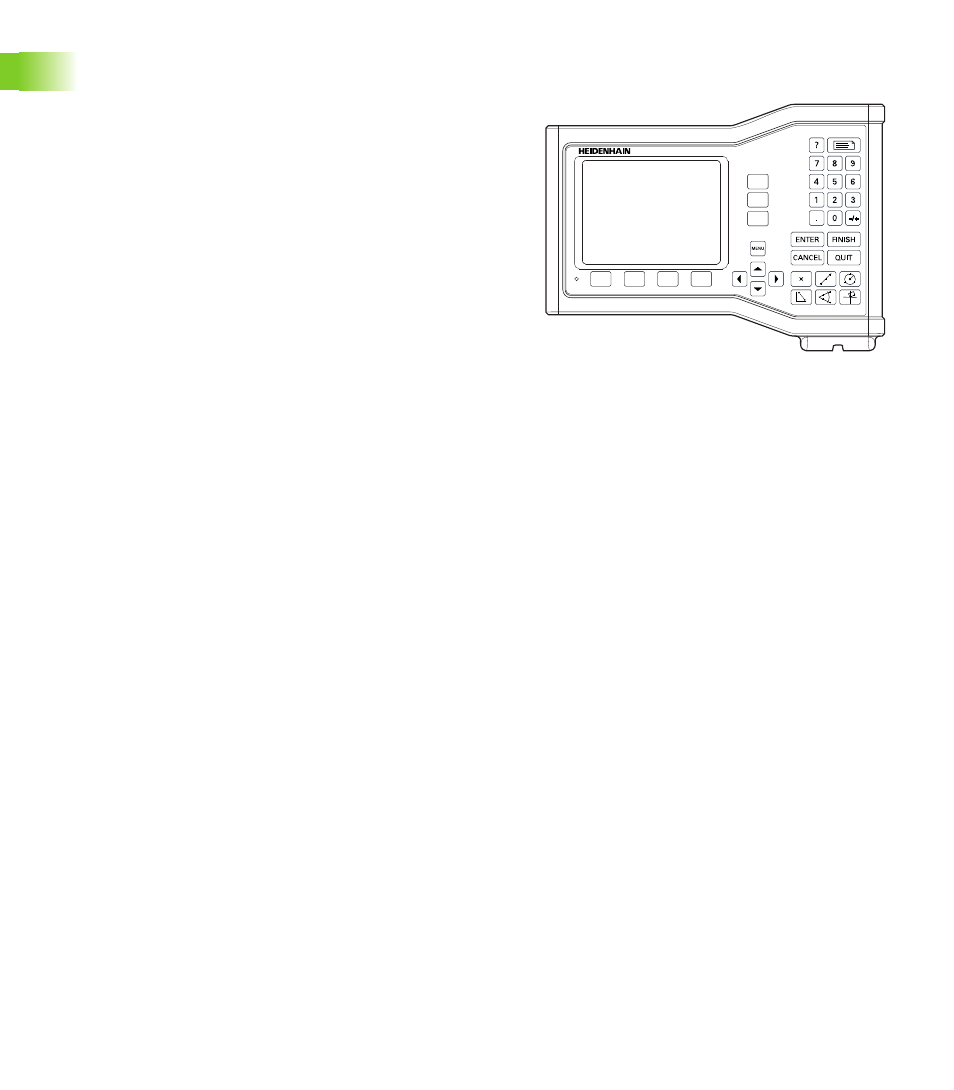

Frontplatte der ND 123
