2 Montage und technische Daten
2.2 S
o
ft
w
a
re
-S
et
up
Abschnittsweise Fehlerkorrektur im Untermenü SLEC konfigurieren:
Fadenkreuz über dem Nullpunkt des Messnormals positionieren
und Taste Achse drücken, um die Achse auf der Nullposition des
Messnormals zu nullen
Option „SLEC“ markieren
Das Auswahlfeld „Achse“ markieren und die gewünschte Achse
auswählen
Datenfeld M-0 Offset markieren und Softkey Lernen drücken. Der
Versatz zwischen der Nullreferenzposition des Messnormals und
dem Maschinen-Nullpunkt wird von der Positionsanzeige
eingetragen
Das Feld „Segm. #“ markieren. Zu Beginn der SLEC muss die
Segment-Nummer 0 sein. Den Wert 0 in die Datenfelder „Sollwert“
und „Istwert“ eintragen, um das Null-Segment (Station) als
Referenz zu definieren
Das Fadenkreuz über dem Ende von Segment 1 auf dem
Messnormal positionieren, das Feld „Segm. #" nochmals markieren
und Softkey + drücken, um Segment-Nr. auf 1 zu erhöhen
Das Feld „Soll“ markieren und den Sollwert am Ende von Segment
1 eintragen. In diesem Beispiel ist der Wert 1.00000. Dann das Feld
„Ist“ markieren und Softkey Lernen drücken. Das System trägt den
am Ende des Segments gemessenen Wert ein. In diesem Beispiel
beträgt der Istwert bei Segment 1 ebenfalls 1.00000. Das Datenfeld
„Segm. #“ nochmals markieren und dann Softkey + drücken, um die
Segment-Nummer auf 2 zu erhöhen
Das Fadenkreuz über dem Ende von Segment 2 auf dem
Messnormal positionieren, das Feld „Segm. #" nochmals markieren
und Softkey + drücken, um Segment-Nr. auf 2 zu erhöhen
Das Feld „Soll“ markieren und den Sollwert am Ende von Segment
2 eintragen. In diesem Beispiel ist der Wert 2.00000. Dann das Feld
„Ist“ markieren und Softkey Lernen drücken. Das System trägt den
am Ende des Segments gemessenen Wert ein. In diesem Beispiel
beträgt der Istwert bei Segment 2 1.98000
Das Fadenkreuz über dem Ende von Segment 3 auf dem
Messnormal positionieren, das Feld „Segm. #" nochmals markieren
und Softkey + drücken, um Segment-Nr. auf 3 zu erhöhen

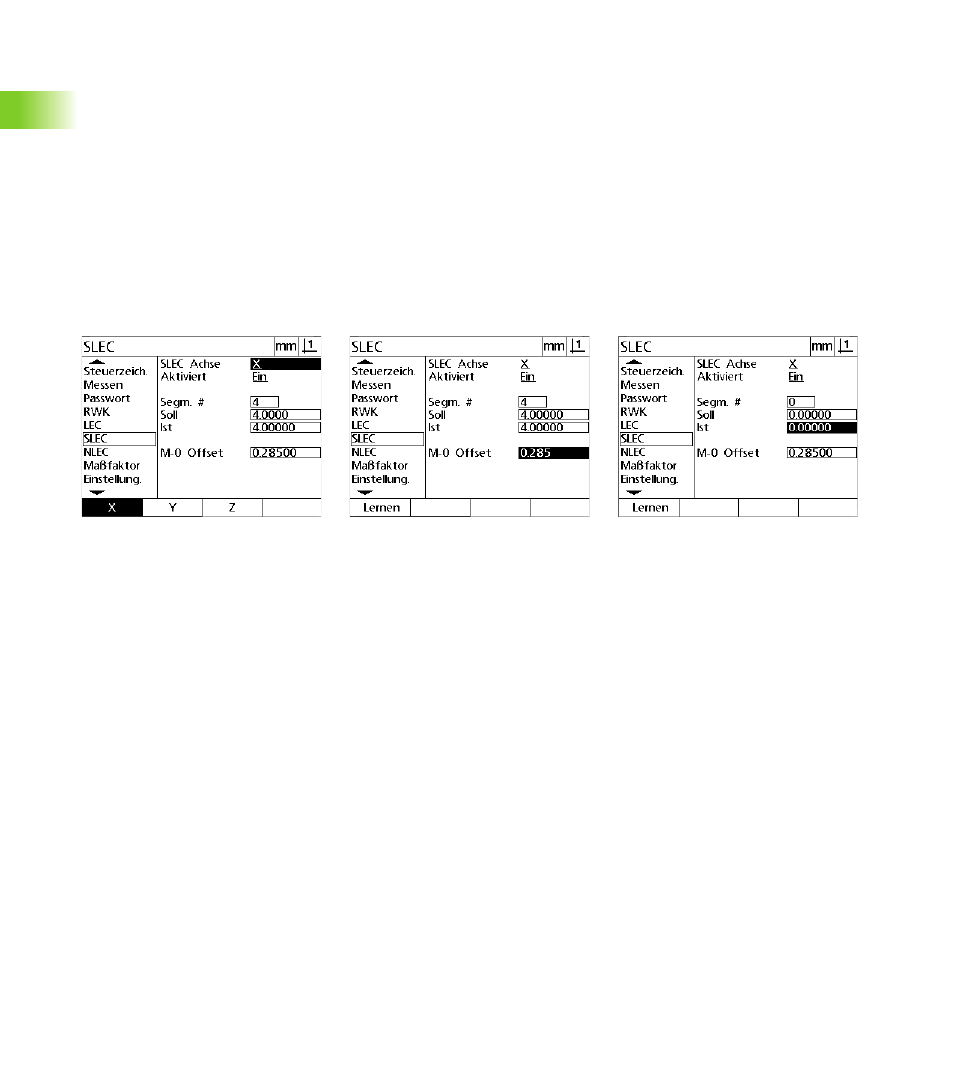

Achse für SLEC auswählen
Softkey Lernen drücken, um Versatz von
Maschinen-Null einzugeben
Den Wert 0 in die Felder „Soll“ und „Ist“
von Segment 0 eintragen
