Geraden messen
Zur Messung einer Gerade sind mindestens zwei Messpunkte
erforderlich. Maximal 100 Punkte können erfasst werden. Diese
werden von einem Best-Fit-Algorithmus verarbeitet, um die Gerade zu
definieren.
 Taste Gerade messen drücken. Es erscheint das
Untermenü „Gerade messen“. Taste zweimal
drücken, um mehrere Geraden nacheinander mit der
Funktion Auto-Wiederholung zu messen
 Den Tisch so verschieben, dass sich das Fadenkreuz
über einem Endpunkt der Gerade befindet und Taste
ENTER
drücken
 Den Tisch so verschieben, dass sich das Fadenkreuz
über dem anderen Endpunkt der Gerade befindet und
Taste ENTER drücken
 Taste FINISH drücken, um die Messung
abzuschließen. Die Lage der Gerade und der Winkel
werden angezeigt und das Konturelement „Gerade“
wird der Elementliste hinzugefügt
 Mit dem Softkey Ändern können Sie gegebenenfalls
den Best-Fit-Algorithmus für die Gerade ändern
Folgende Fit-Algorithmen (Einpassungs-Algorithmen) für Geraden
stehen zur Verfügung:
 LSBF (Methode der kleinsten Quadrate): Die Einpassung wird
bestimmt, indem die Summe der quadratischen
Punktabweichungen von der Form minimiert wird.
 ISO: Die Einpassung wird durch die Minimierung der
Formabweichung bestimmt.

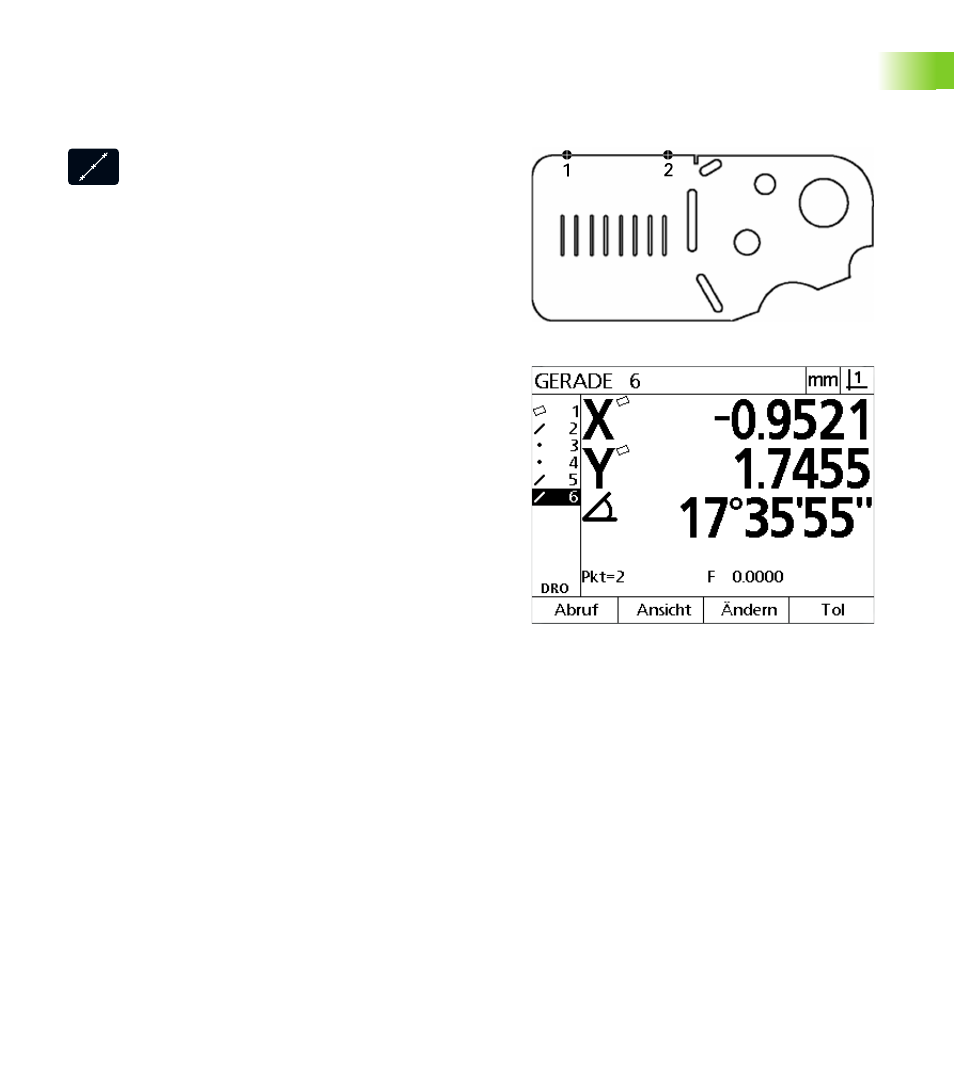

Eine Gerade wird auf einem Teil erfasst
Die Lage der Gerade und der Winkel werden
angezeigt und das Konturelement „Gerade“ wird der
Elementliste hinzugefügt
