ND 120 QUADRA-CHEK 89
2.2 S
o
ft
w
a
re
-S
et
up
 Das Feld „Soll“ markieren und den Sollwert am Ende von Segment
3 eintragen. In diesem Beispiel ist der Wert 3.00000. Dann das Feld
„Ist“ markieren und Softkey Lernen drücken. Das System trägt den
am Ende des Segments gemessenen Wert ein. In diesem Beispiel
beträgt der Istwert bei Segment 3 2.98000
 Das Fadenkreuz über dem Ende von Segment 4 auf dem
Messnormal positionieren, das Feld „Segm. #" nochmals markieren
und Softkey + drücken, um Segment-Nr. auf 4 zu erhöhen Dies ist
das letzte Segment in diesem Beispiel
 Das Feld „Soll“ markieren und den Sollwert am Ende von Segment
4 eintragen. In diesem Beispiel ist der Wert 4.00000. Dann das Feld
„Ist“ markieren und Softkey Lernen drücken. Das System trägt den
am Ende des Segments gemessenen Wert ein. In diesem Beispiel
beträgt der Istwert bei Segment 4 4.0000
 SLEC gegebenenfalls für weitere Achsen wiederholen
 Wenn die SLEC-Daten für alle gewünschten Achsen eingetragen
sind, für jede Achse das Feld „Aktiviert“ markieren und den Softkey
Ein
drücken, um SLEC für jede Achse zu aktivieren
 Taste FINISH drücken, um die Parameter zu speichern und zum
Setup-Menü zurückzukehren

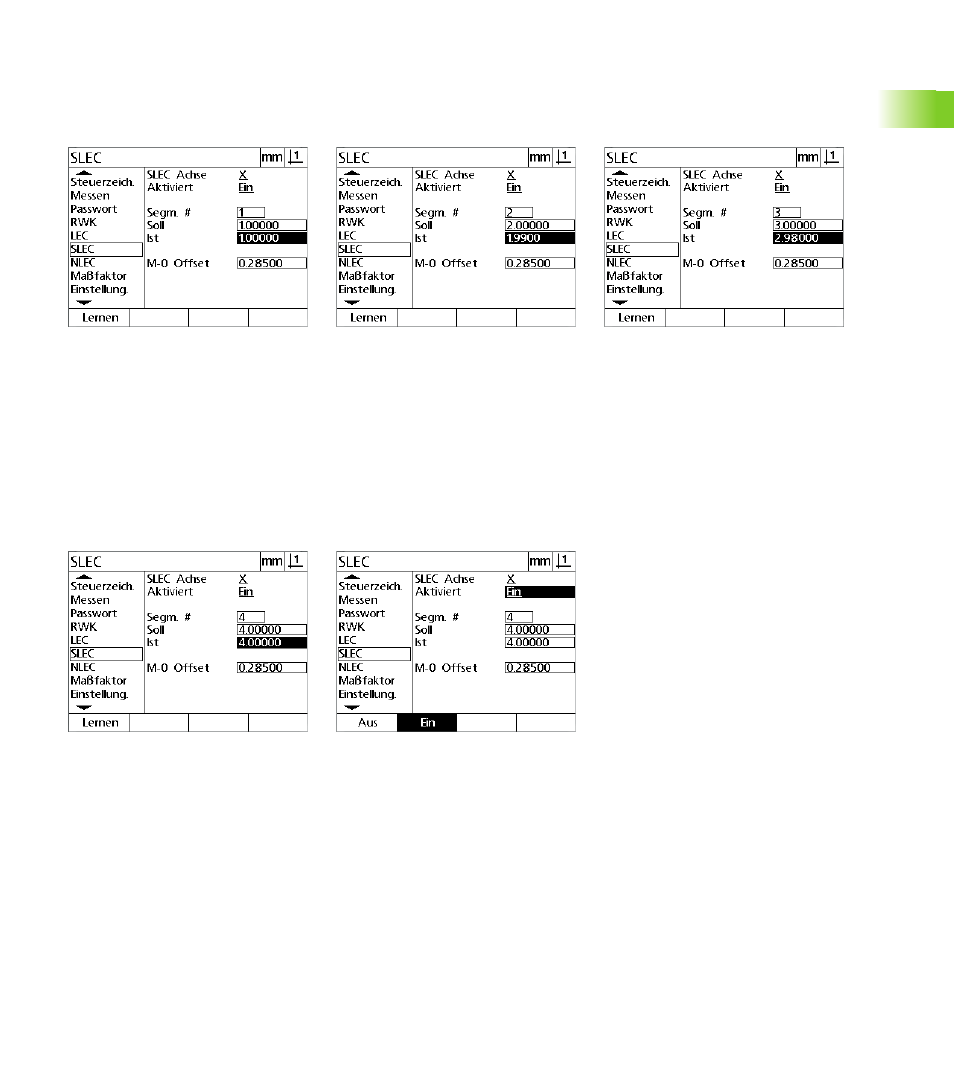

Sollwert eingeben und Istwert für
Segment 1 Lernen Sollwert eingeben und Istwert für
Segment 2 Lernen Sollwert eingeben und Istwert für
Segment 3 Lernen
Sollwert eingeben und Istwert für
Segment 4 Lernen Softkey Ein drücken, wenn alle
gewünschten Achsen korrigiert wurden
