Das Setup-Menü
Die meisten Betriebsparameter der Anzeige werden über
Bildschirmanzeigen und Datenfelder im Setup-Menü konfiguriert.
Markiert man die Optionen des Setup-Menüs links auf der Anzeige,
werden die zugehörigen Parameter-Datenfelder und Auswahlfelder
rechts auf dem Bildschirm angezeigt.
Das Setup-Menü ist einfach anzuwenden:
 MENÜ- Taste und dann Softkey Setup drücken.
 Mit den Nach-oben/Nach-unten-Pfeiltasten durch das Menü
blättern, um die gewünschte Option auszuwählen
 Mit den Nach-rechts/Nach-links-Pfeiltasten können Sie vom
Menü (links) auf die Setup-Felder (rechts) springen
 Mit den Nach-oben/Nach-unten-Pfeiltasten können Sie durch das
Menü blättern, um das gewünschte Daten- oder Auswahlfeld zu
markieren
 Die Dateneingabe erfolgt über den Zahlenblock, oder Sie wählen
einen Setup-Parameter über einen Softkey oder eine Liste aus, der
oder die bei Markierung des Feldes angezeigt wird
 Taste FINISH drücken, um die Eingabe zu speichern und zum Setup-
Menü zurückzukehren
 Taste FINISH nochmals drücken, um zur Anzeige „IST-Position“
zurückzukehren
Auf der nächsten Seite finden Sie ein Beispiel für die Eingabe des
Administratoren-Passwortes über das Setup-Menü.

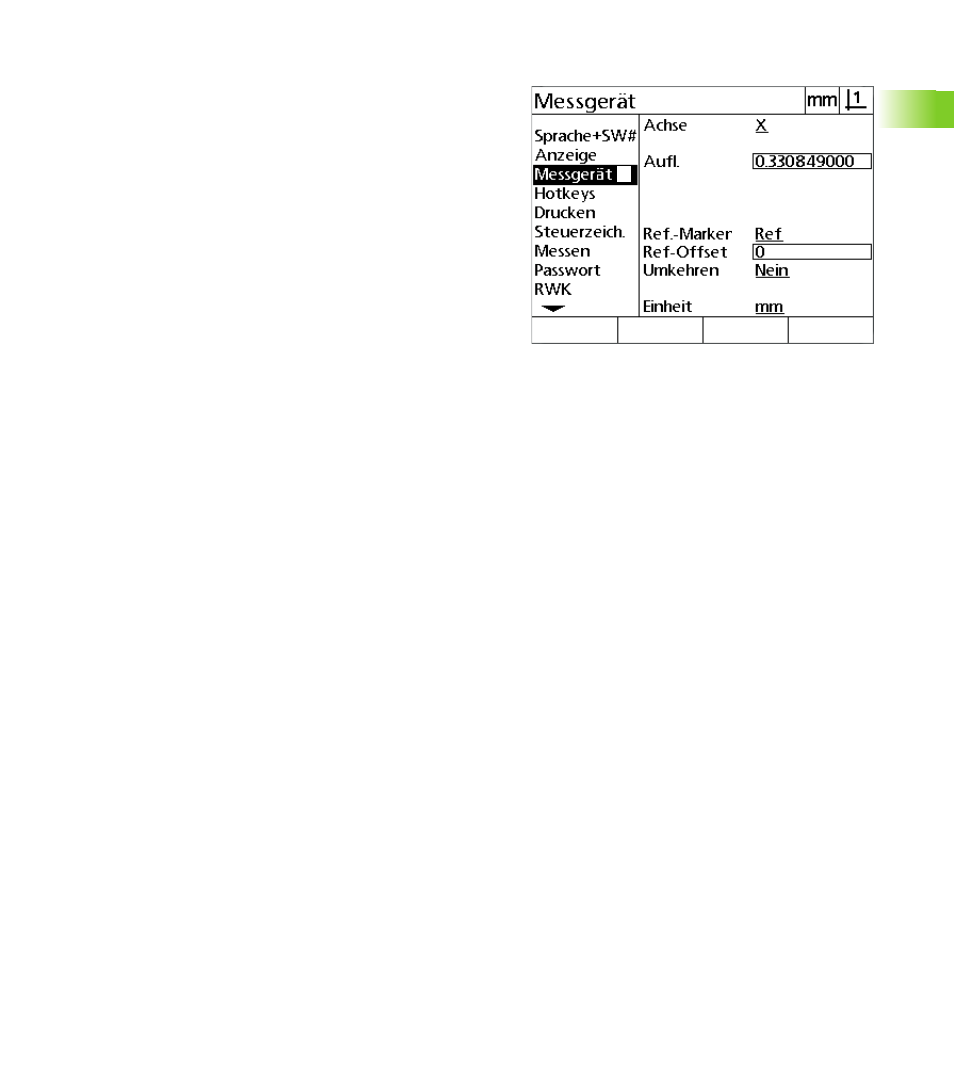

Optionen, Datenfelder und Auswahlfelder des Setup-
Menüs
1
2
3
1 Option im Setup-Menü: Bezeichnung des Setup-Untermenüs
2 Setup-Datenfeld: Einstellungsdaten werden eingegeben
3 Setup-Auswahlfeld: Auswahlen werden getroffen
