24 1 Bedienung
1
.2 Gr
undfunktionen
Betriebsart und Softkey-Belegung anzeigen
Das Gerät zeigt Informationen in einer von vier Betriebsarten an:
 IST-Position: Zeigt die aktuellen Achsenpositionen
 Auswertungsmodus: Der Bildschirm kann zwischen zwei
Anzeigen umgeschaltet werden, die alle Messergebnisse und die
Datenwolke der aufgenommenen Punkte zeigen
 Messmodus: Zeigt den Konturelement-Typ, die aufgenommenen
Punkte und die aktuellen Achsenpositionen während des
Messvorgangs
 Setup-Modus: Zeigt Installations- und Setup-Menüs
Die Softkeys ändern sich entsprechend den auf dem Bildschirm
angezeigten Aktivitäten.
Anzeige „IST-Position“
Die Anzeige „IST-Position“ enthält:
 Liste der gemessenen Konturelemente auf der linken Seite
 Maßeinheit und aktuellen Bezugspunkt rechts oben
 Die aktuellen Positionen aller Achsen
 Status der Teileausrichtung: ein kleines Rechteck über dem Achsen-
Buchstaben zeigt an, dass das Teil an einer Messachse ausgerichtet
ist (Ausrichtung wurde durchgeführt)
Hinweis
Die Menüs Installation und Setup sowie die Softkeys
werden im 2. Kapitel: Montage, Setup und technische
Daten beschrieben.

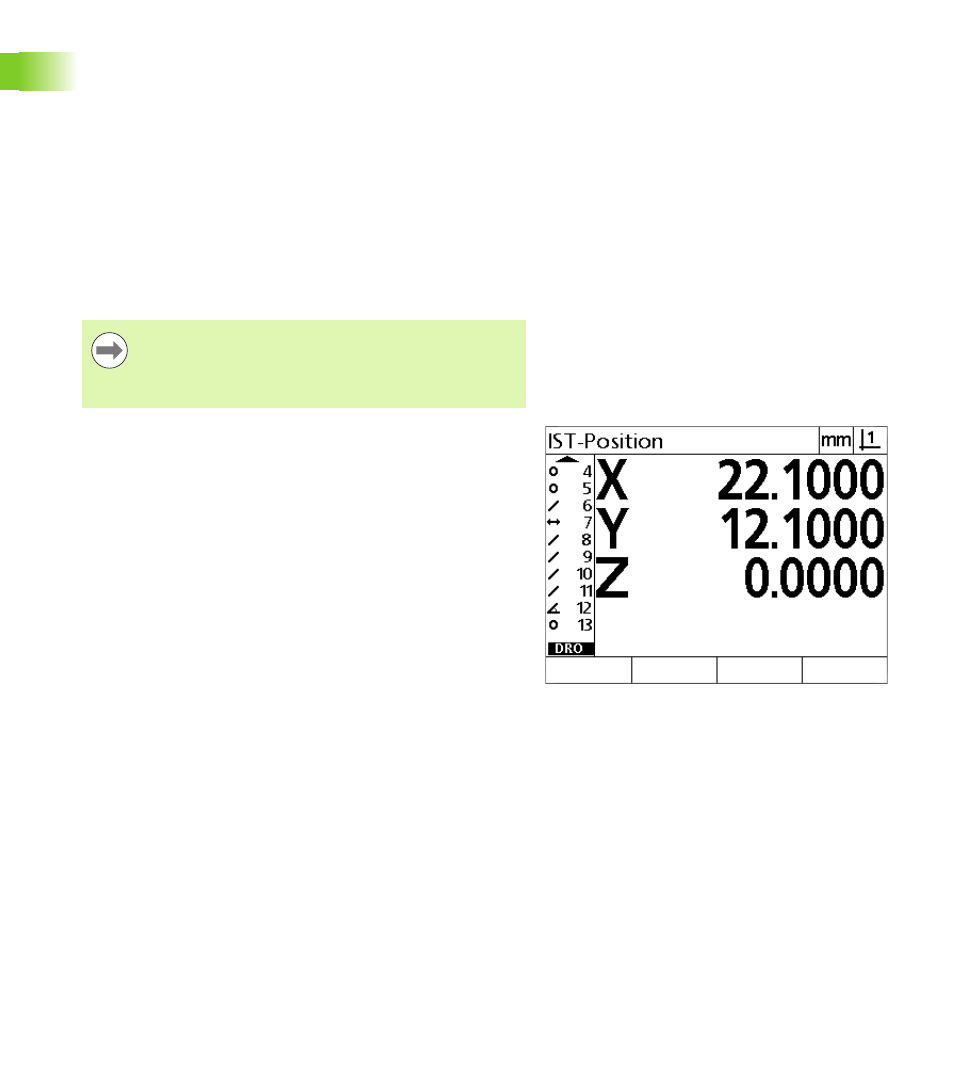

Anzeige „IST-Position“ mit den aktuellen
Achsenpositionen
