66 2 Montage und technische Daten
2.1 Montag
e und elektr
isc
her Ansc
hluss

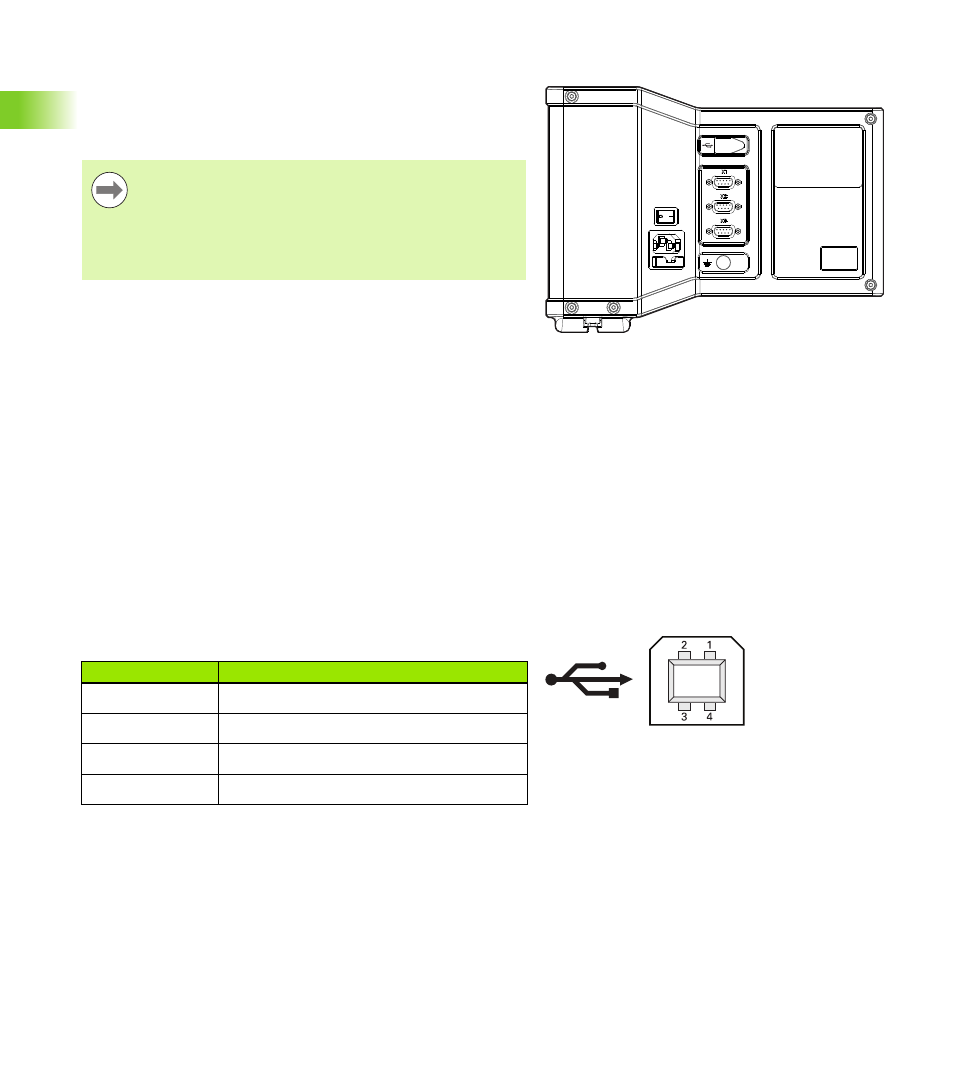

Computer anschließen
Über die USB-Schnittstelle, Typ B, ( 1 ) können Messergebnisse an
einen Computer gesendet werden. Einstellungsdaten können von
einem Computer über Hyperterminal oder ein ähnliches serielles
Kommunikationsprogramm gesendet oder empfangen werden.
Computer anschließen:
 Gerät muss ausgeschaltet sein.
 USB-Anschluss des Computers (Typ A) mit dem USB-Anschluss des
Gerätes (Typ B) (
1 ) über USB-Kabel (Typ A an Typ B) verbinden
 Anzeige einschalten
 Die Computeranwendung starten, die für die Kommunikation mit
der Anzeige verwendet werden soll und die
Kommunikationseigenschaften des COM-Ports entsprechend
denen der Anzeige konfigurieren. Für die Zwecke dieses Handbuchs
wird Hyperterminal verwendet. Siehe „Verbindung zu
Hyperterminal aufbauen“ auf Seite 67.
Pin-Belegung der USB-Eingänge:
USB-Schnittstelle (Typ B)
1
Hinweis
Für die Kommunikation zwischen der Anzeige und einem
Computer ist ein USB-Treiber für den virtuellen COM-
Port erforderlich. Der Treiber und die
Installationsanleitung stehen unter www.heidenhain.de
zum Download zur Verfügung.
Bits pro Sekunde 115.200
Daten-Bits 8
Parität Keine
Stoppbits 1
Ablaufsteuerung Hardware
Pin-Belegung USB-Anschluss (Typ B)
USB (Typ B) Belegung
1 +5 V
2 Data (-)
3 Data (+)
4 GND
