34 1 Bedienung
1
.3 Messung v
o
rber
eit
e
n Ausrichtgerade und Werkstückkante für Punktkonstruktion
erfassen

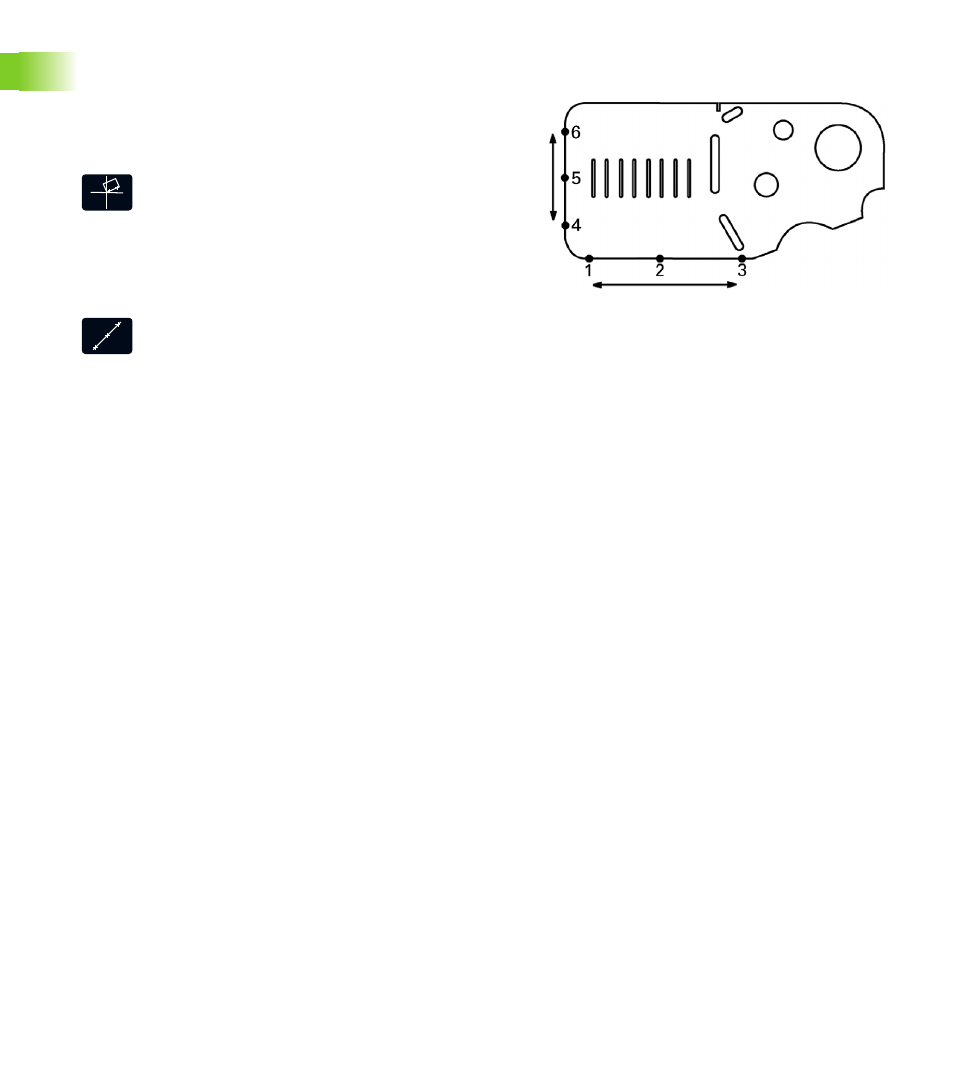

Erfassen Sie eine Ausrichtgerade an der Werkstückunterkante und
eine Gerade an seiner linken Seite. Mithilfe dieser Geraden wird ein
Bezugspunkt konstruiert.
Ausrichten des Werkstücks mit der Unterkante an der X-Achse
 Taste Ausrichtung drücken
 3 Punkte entlang der Unterkante aufnehmen (Punkt
1, 2 und 3)
 Taste FINISH drücken, um die Messung der
Ausrichtgerade abzuschließen
Antasten einer Gerade auf der linken Seite
 Taste Gerade drücken
 3 Punkte auf der linken Seite aufnehmen (Punkt 4, 5
und 6)
 Taste FINISH drücken, um die Messung der zweiten
Gerade abzuschließen
Die Ausrichtgerade und die Gerade auf der linken Seite werden nun in
der Elementliste links in der Anzeige „IST-Position“ angezeigt. Die
Konstruktion des Punktes mithilfe dieser übergeordneten
Konturelemente wird nachfolgend erläutert.
Ausrichtung an der Unterkante und Erfassen einer
Geraden auf der linken Seite
