ND 120 QUADRA-CHEK 25
1
.2 Gr
undfunktionen
Untermenüs für Konturelement-Auswertung und Softkeys

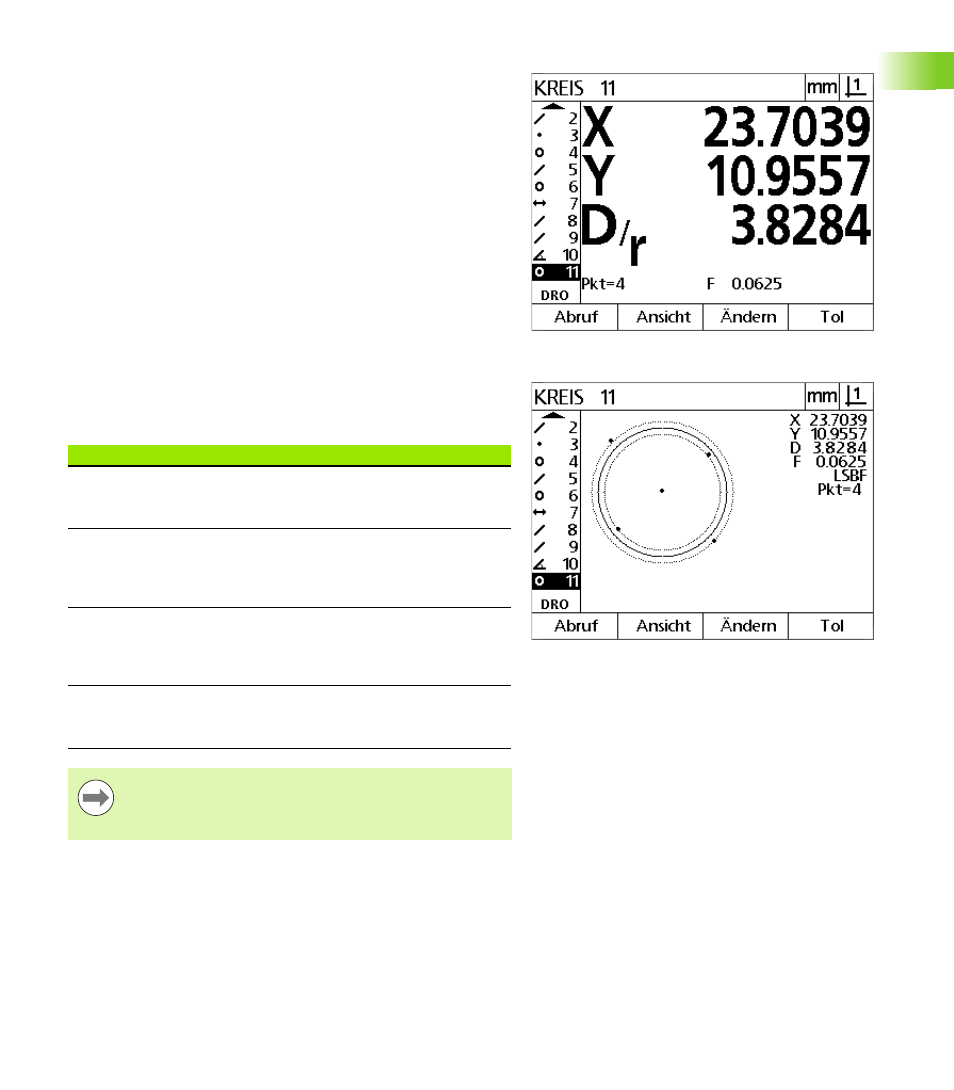

Die Anzeige der Konturelementauswertung kann durch Drücken des
Softkeys Ansicht zwischen zwei Ansichten umgeschaltet werden:
 Liste der gemessenen Konturelemente auf der linken Seite
 Maßeinheit und aktueller Bezugspunkt rechts oben
 Konturelement-Typ und Nummer des markierten Elements
 Position des Konturelements
 Geometrie und Maße, wie z. B. Durchmesser, Länge oder Winkel
 Anzahl der zur Definition des Konturelements verwendeten
Datenpunkte
 Formfehler
 Falls das Element konstruiert wurde, die dazu verwendeten, bereits
bestehenden (übergeordneten) Konturelemente
 Ggf. Anzeige, dass das Konturelement definiert wurde
 Anzahl der zur Definition des Konturelements aufgenommenen
Datenpunkte (Datenwolke)
Ein Untermenü für ein Konturelement mit Anzeige der
Werte für dieses Element.
Anzeige der Konturelementauswertung: Datenpunkte
SOFTKEYS Funktion
Preset! Zeigt ein anderes Konturelement aus der Liste,
wenn die Nummer des Elements angegeben
wird
Ansicht Schaltet zwischen der Standardanzeige mit den
Achsenwerten und der Anzeige mit den zur
Definition des Konturelements
aufgenommenen Datenpunkten um
Ändern Zeigt alternative Fit-Algorithmen für den
aktuellen Konturelement-Typ, z. B. die
Methode der kleinsten Quadrate (Least
Squares Best Fit) und ISO
Tol Zeigt die alternativen Toleranzen, die auf das
aktuelle Konturelement angewendet werden
können.
Hinweis
Toleranzen werden weiter hinten in diesem Kapitel
beschrieben.
