40 1 Bedienung
1
.4 K
ont
ur
element
e
messen

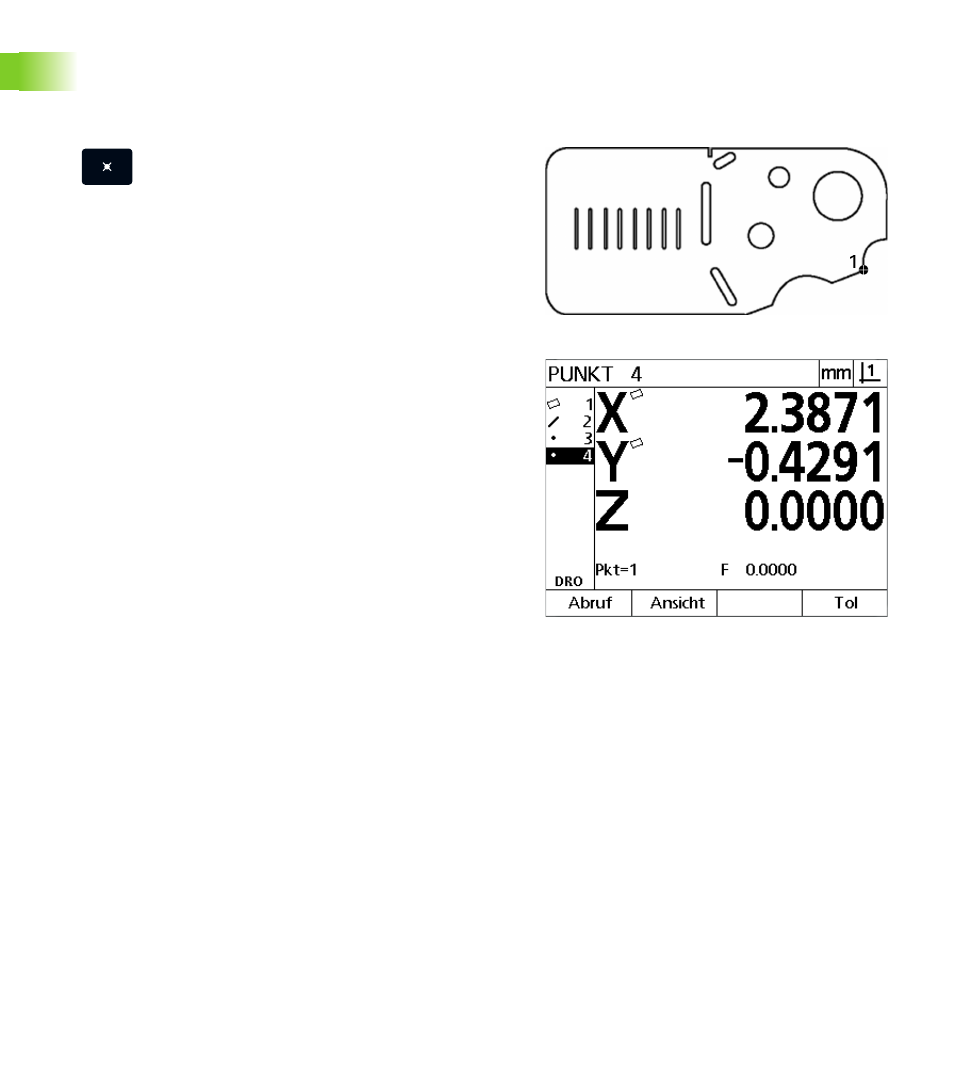

Punkte messen
Punkte sind das am einfachsten zu messende Konturelement. Nur ein
Punkt ist erforderlich, um die Lage eines Punktes zu definieren.
Maximal 100 Punkte können erfasst werden. Das System bildet
daraus zur Messung eines einzigen Punktes einen Mittelwert.
 Taste Punkt messen drücken. Es erscheint das
Untermenü „Punkt messen“. Taste zweimal
drücken, um mehrere Punkte nacheinander mit der
Funktion Auto-Wiederholung zu messen
 Den Tisch so verschieben, dass sich das Fadenkreuz
über dem gewünschten Punkt befindet und die Taste
ENTER
drücken
 Taste FINISH drücken, um die Messung
abzuschließen. Die Lage des Punktes wird angezeigt
und das Konturelement „Punkt“ wird der
Elementliste hinzugefügt
Ein Punkt wird auf dem Teil erfasst.
Die Lage des Punktes wird angezeigt und das
Konturelement „Punkt“ wird der Elementliste
hinzugefügt.
