ND 120 QUADRA-CHEK 21
1
.2 Gr
undfunktionen
Funktionstasten auf dem Gerät
Die Tastenfunktionen Messen, Befehl, Hilfe, Achse, Senden und Menü
werden nachfolgend beschrieben. Auch die Softkey-Funktionen
werden im nächsten Abschnitt zusammen mit der Anzeige und den
Softkeybelegungen beschrieben.

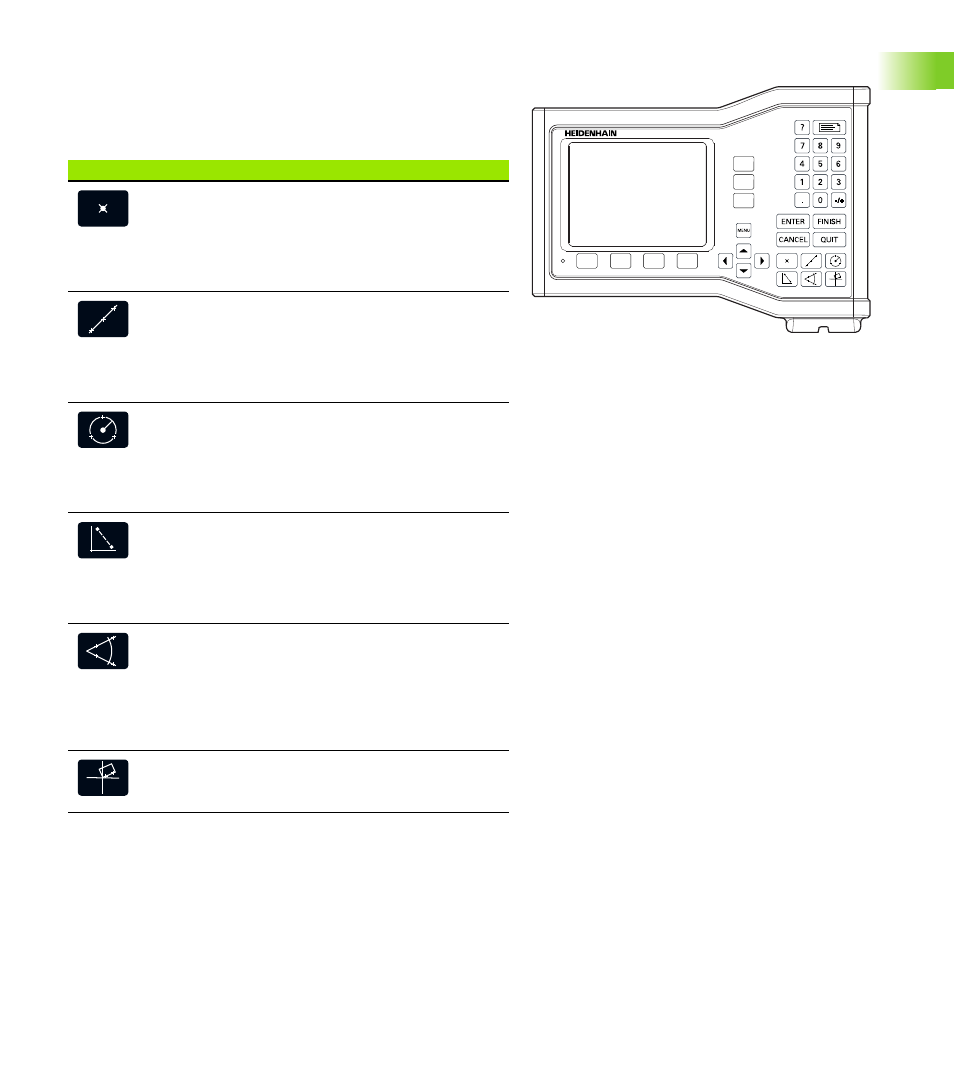

Funktionstasten der ND 123
MESS-Tasten Funktion
Punkt messen: Die Punkt-Taste einmal
drücken, um einen Punkt zu messen oder
zweimal, um mit der Funktion Auto-
Wiederholung mehrere Punkte zu messen.
Zur Punktmessung ist mindestens ein
Datenpunkt erforderlich.
Gerade messen: Taste Gerade einmal
drücken, um eine Gerade zu messen oder
zweimal, um mit der Funktion Auto-
Wiederholung mehrere Geraden zu messen.
Zur Messung einer Gerade sind mindestens
zwei Datenpunkte erforderlich.
Kreis messen: Taste Kreis einmal drücken,
um einen Kreis zu messen oder zweimal, um
mit der Funktion Auto-Wiederholung mehrere
Kreise zu messen. Zur Messung eines
Kreises sind mindestens drei Datenpunkte
erforderlich.
Abstand messen: Taste Abstand einmal
drücken, um einen Abstand zu messen oder
zweimal, um mit der Funktion Auto-
Wiederholung mehrere Abstände zu messen.
Um einen Abstand zu messen, sind zwei
Punkte erforderlich.
Winkel messen: Taste Winkel einmal
drücken, um einen Winkel zu messen oder
zweimal, um mit der Funktion Auto-
Wiederholung mehrere Winkel zu messen.
Mindestens zwei Datenpunkte aufnehmen,
dann auf jedem Winkelschenkel die Taste
ENTER
drücken.
Teil ausrichten: Taste Ausrichtung drücken,
um eine nicht-rechtwinklige Ausrichtung des
Teils an der Hauptachse zu korrigieren.
