ND 120 QUADRA-CHEK 5

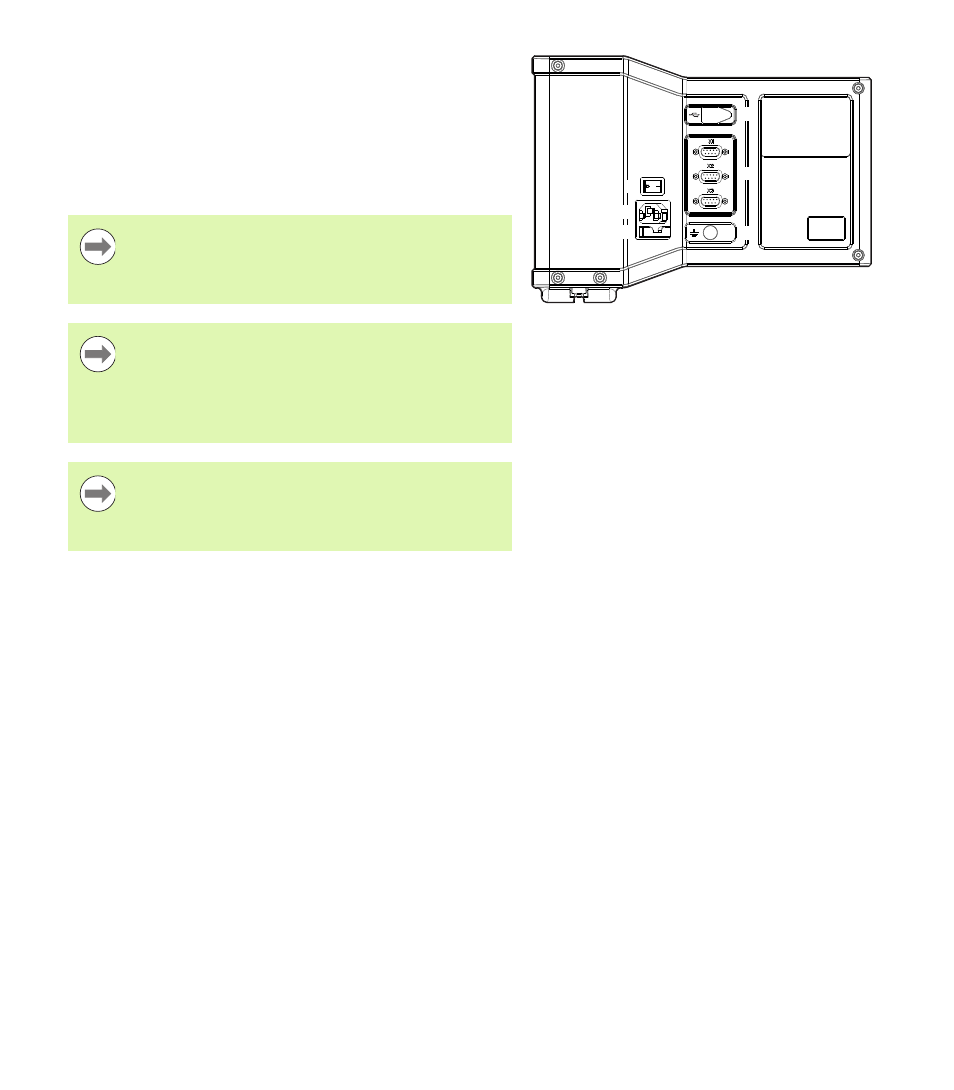

Rückseite
1 1
1 2
1 4
1 5
1 6 1 3
1 Netzschalter
2 Netzkabelanschluss
3 Halterung für austauschbare Sicherung
4 USB-Schnittstelle (Typ B)
5 Messgerät-Eingänge
6 Erdungsanschluss
Hinweis
Steckverbindungen nur bei ausgeschaltetem Gerät
herstellen oder lösen! Interne Bauteile könnten sonst
beschädigt werden.
Hinweis
Der Erdungsanschluss auf der Geräterückseite muss mit
dem zentralen Erdungspunkt der Maschine verbunden
sein! Mindestquerschnitt des Verbindungsleiters: 6 mm2.
Gerät niemals ohne ordnungsgemäßen Erdungsanschluss
betreiben!
Hinweis
Die Positionsanzeige, Anschlüsse und Verbindungskabel
müssen in regelmäßigen Abständen auf Beschädigungen
und fehlerhafte Anschlüsse untersucht werden.
