42 1 Bedienung
1
.4 K
ont
ur
element
e
messen
Kreise messen
Zur Messung eines Kreises sind mindestens drei Messpunkte
erforderlich. Maximal 100 Punkte können erfasst werden. Diese
werden von einem Fit-Algorithmus verarbeitet, um den Kreis zu
definieren.
 Taste Kreis messen drücken. Es erscheint das
Untermenü „Kreis messen“. Taste zweimal drücken,
um mehrere Kreisen nacheinander mit der Funktion
Auto-Wiederholung zu messen
 Den Tisch so verschieben, dass das Fadenkreuz über
einem Punkt auf dem Kreisumfang steht und die
Taste ENTER drücken
 Den Tisch so verschieben, dass das Fadenkreuz über
zwei anderen, gleichmäßig auf dem Umfang
verteilten Punkten steht und die Taste ENTER drücken,
um jeden Punkt aufzunehmen
 Taste FINISH drücken, um die Messung
abzuschließen. Die Lage des Kreises und der
Durchmesser werden angezeigt und das
Konturelement „Kreis“ wird der Elementliste
hinzugefügt
 Mit der linken oder rechten Pfeilaste zwischen
Durchmesser- und Radiusanzeige umschalten
 Softkey Ändern drücken, um gegebenenfalls den
Kreis-Algorithmus zu ändern
Die folgenden Fit-Algorithmen für Kreise stehen zur Verfügung:
 LSBF (Methode der kleinsten Quadrate): Die Einpassung wird
bestimmt, indem die Summe der quadratischen
Punktabweichungen von der Form minimiert wird.
 ISO: Die Einpassung wird durch die Minimierung der
Formabweichung bestimmt.
 Max: Ergibt den größten Kreis
 Min: Ergibt den kleinsten Kreis

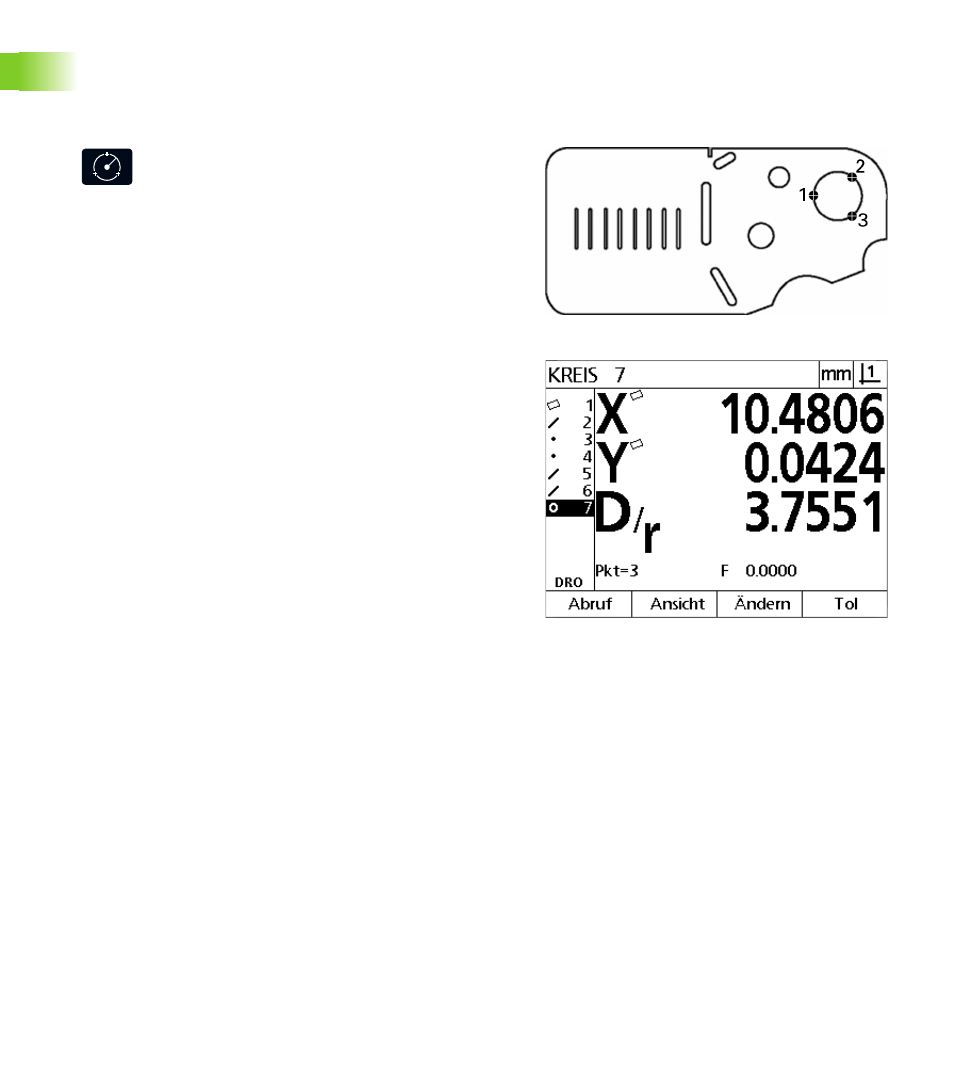

Ein Kreis wird auf dem Teil erfasst
Die Lage des Kreises und der Durchmesser werden
angezeigt und das Konturelement „Kreis“ wird der
Elementliste hinzugefügt
