1.1 ND 1200R Übersicht
Die ND 1200R ist eine hochwertige digitale Positionsanzeige für
radiale Bohrmaschinen mit analogen oder TTL-Messgeräten. Die
Positionsanzeige ermöglicht es dem Maschinenbediener, die
Zielpunkte direkt mit kartesischen Koordinaten oder Polarkoordinaten
einzugeben. Das Vorbohren oder vorherige Kennzeichnen von
Bohrungen auf einer kostspieligen externen Maschine ist deshalb
nicht mehr notwendig. Bei der Eingabe von Zielpunkten gibt die
Positionsanzeige automatisch kartesische Koordinaten vor und beim
Anfahren eines Zielpunkts gibt es Polarkoordinaten vor.
Die ND 1200R stellt folgende Funktionen zur Verfügung:
 Referenzmarkenauswertungen für abstandskodierte Messgeräte
oder Messgeräte mit nur einer Referenzmarke
 Lineare Fehlerkorrektur
 Mehrsprachige Benutzeroberfläche: Die Sprache kann vom
Benutzer eingestellt werden
 Anwendungsabhängige Softkey-Funktionen, je nach aktueller
Bildschirmanzeige
 Pfeiltasten zur einfachen Navigation durch Listen und Menüs
 Automatische Teile-Ausrichtung; aufwändiges Aufspannen ist damit
nicht mehr erforderlich
 Absolute und inkrementale Eingabe von Zielpunkten
 Achse nullen zum Bezugspunkt-Setzen
 Zahlenblock mit:
 Numerischen Tasten zur Dateneingabe
 +/- und Dezimalpunkttaste zur Dateneingabe und Einstellung des
Bildschirmkontrasts
 Benutzerdefinierte Hotkeys, mit denen Tasten am Gerät und auf
den optionalen externen Bedienelementen für häufig genutzte
Funktionen programmiert werden können.
 Benutzerdefinierte Programme zum Speichern von Ziel-Sequenzen
 Direkte Eingabe von Zielpunkten mit kartesischen Koordinaten oder
Polarkoordinaten
 Benutzerdefinierte Bohrmuster für:
 Lochrahmen
 Lochmatrix
 Lochreihe
 Lochkreis
 Lautsprecherbuchse für leise oder laute Umgebungen
 Optionale(r) Fußschalter und externes Bedienfeld erleichtern
Messungen, wenn sich der Benutzer nicht in der Nähe der
Positionsanzeige befindet.

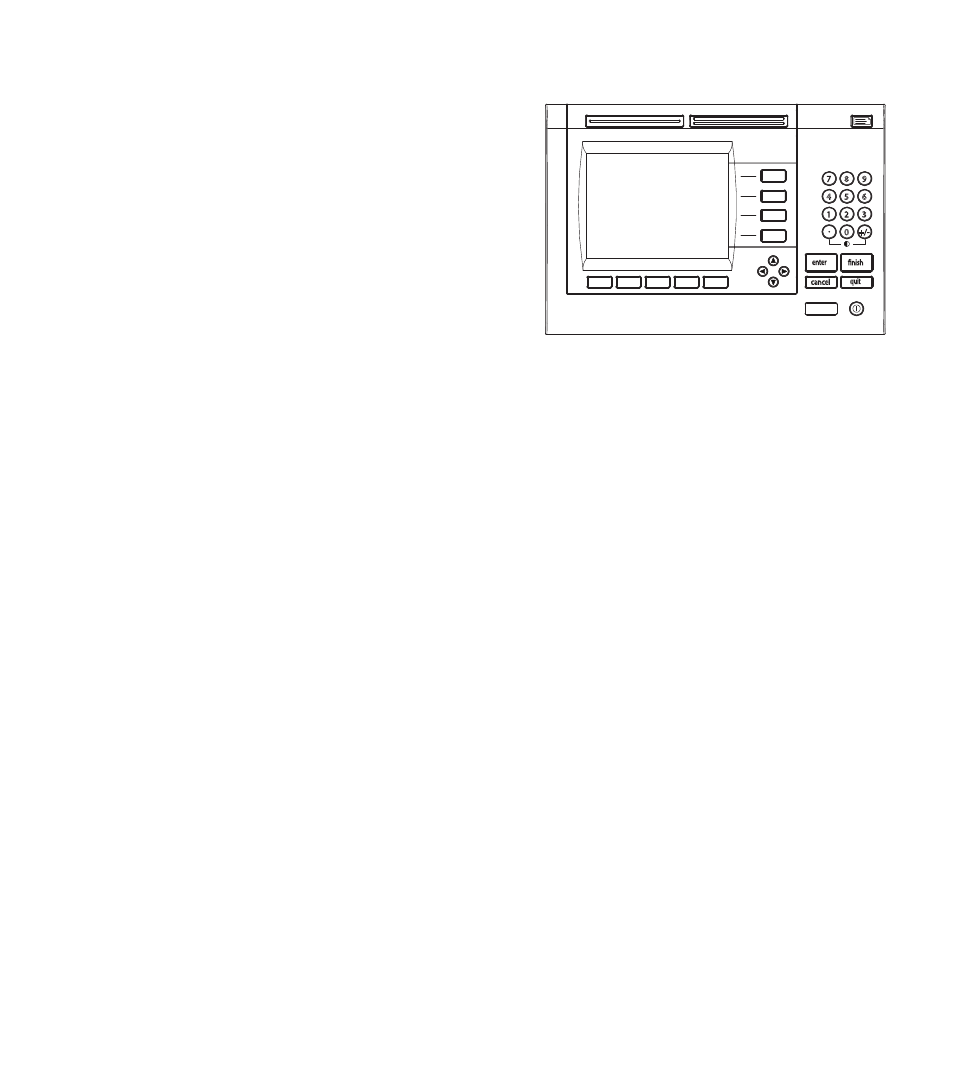

Frontplatte der ND 1200R
quit cancel
enter finish
+/- 0
4
1
7
5 6
2 3
8 9
