ND 1200R Radial 41
1
.5 Zielpunkt-Must
er
Lochkreis
Lochkreis definieren:
 Softkey MENÜ>LÖCHER>KREIS drücken.
 Mit der NACH-OBEN bzw. NACH-UNTEN-Taste die Eingabefelder
anwählen und die für das Muster erforderlichen Parameterwerte
eingeben.
 Mit FINISH bestätigen. Die Zielpunkte des Musters werden der
Zielliste hinzugefügt und die Anzeige „IST-Position“ erscheint.
 Taste FINISH nochmals drücken, um den 1. Zielpunkt des Musters
anzufahren.

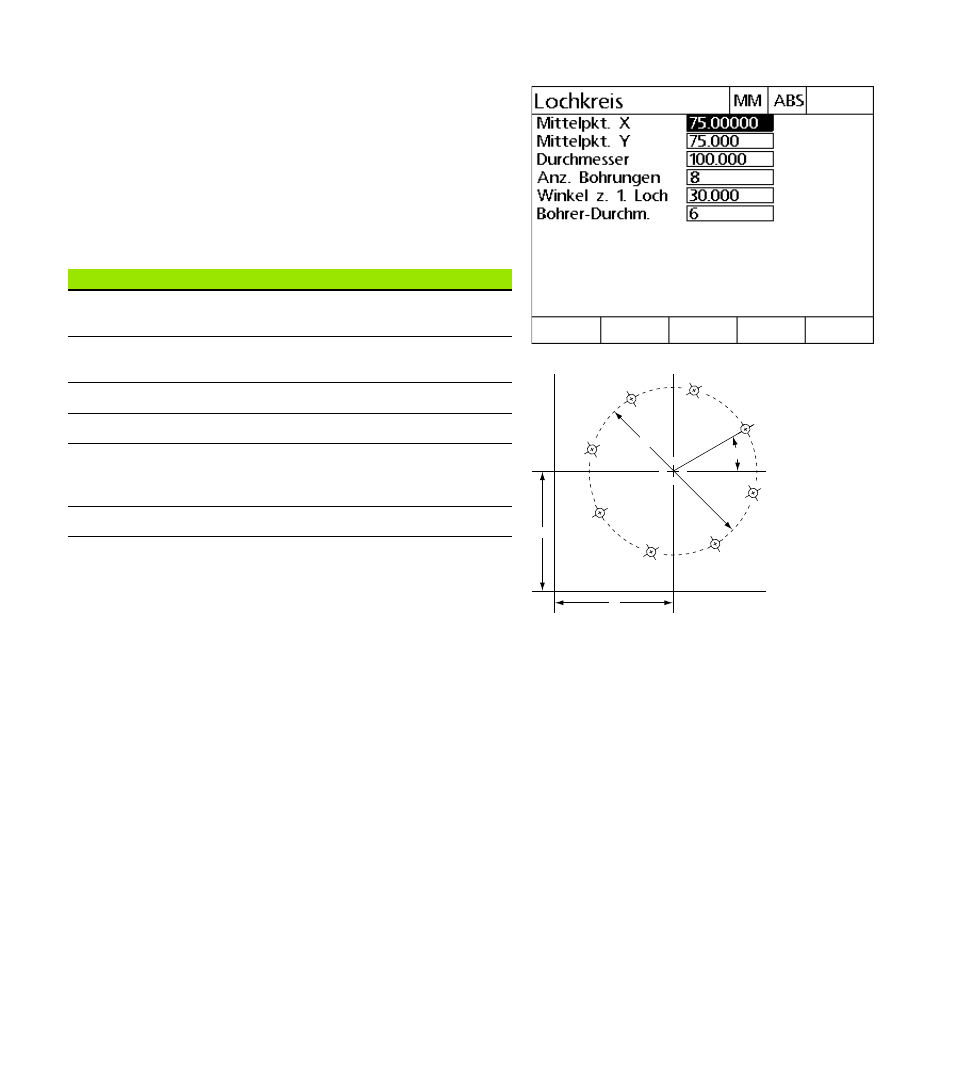

Eingabe eines Lochkreises
Lochkreis
Y
X
A
D
Parameter Beschreibung
Mittelpkt. X X-Achskoordinate der Mitte des
Lochkreises
Mittelpkt. Y Y-Achskoordinate der Mitte des
Lochkreises
Durchmesser Lochkreis-Durchmesser
Anz. Bohrungen Anzahl der Bohrungen des Musters
Winkel z. 1. Loch Winkel, in dem die 1. Bohrung des
Musters bezogen auf die X-Achse
gedreht wird
Bohrer-Durchm. Bohrerdurchmesser
