Lochrahmen
Lochrahmen definieren:
Softkey MENÜ>LÖCHER>RAHMEN drücken.
Mit der NACH-OBEN bzw. NACH-UNTEN-Taste die Eingabefelder
anwählen und die für das Muster erforderlichen Parameterwerte
eingeben.
Mit FINISH bestätigen. Die Zielpunkte des Musters werden der
Zielliste hinzugefügt und die Anzeige „IST-Position“ erscheint.
Taste FINISH nochmals drücken, um den 1. Zielpunkt des Musters
anzufahren.

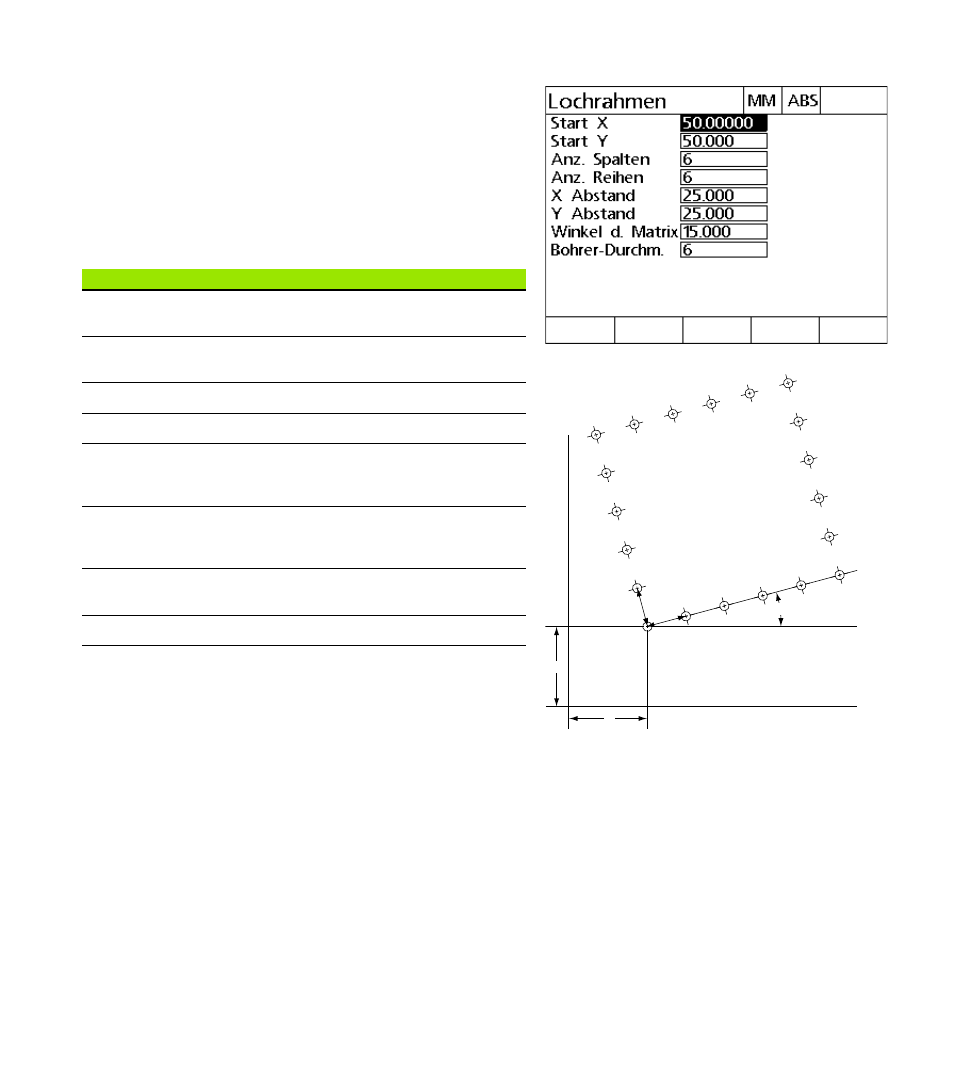

Eingabe eines Lochrahmens
Lochrahmen
Y
X
A
XD
YD
Parameter
Beschreibung
Start X
X-Achskoordinate für die Mitte der 1.
Bohrung im Muster
Start Y
Y-Achskoordinate für die Mitte der 1.
Bohrung im Muster
Anz. Spalten
Anzahl der Spalten des Musters
Anz. Reihen
Anzahl der Reihen des Musters
X Abstand
Abstand zwischen der Mitte der
einzelnen Bohrungen auf der X-Achse,
bevor das Muster gedreht wird
Y Abstand
Abstand zwischen der Mitte der
einzelnen Bohrungen auf der Y-Achse,
bevor das Muster gedreht wird
Winkel d. Matrix
Winkel, in dem das Muster relativ zur X-
Achse gedreht wird
Bohrer-Durchm.
Bohrerdurchmesser
