ND 1200R Radial
53
2.2 Montag
e der Har
d
w
a
re
Messgeräte und Taster anschließen
Messgeräte und Taster werden an die Anschlüsse auf der
Geräterückseite angeschlossen. Für die verschiedenen Messgeräte,
die in Verbindung mit der ND 1200R verwendet werden können,
stehen entsprechende Schnittstellen zur Verfügung. Art und Anzahl
der Achsanschüsse für Messgeräte sind je nach Anwendung

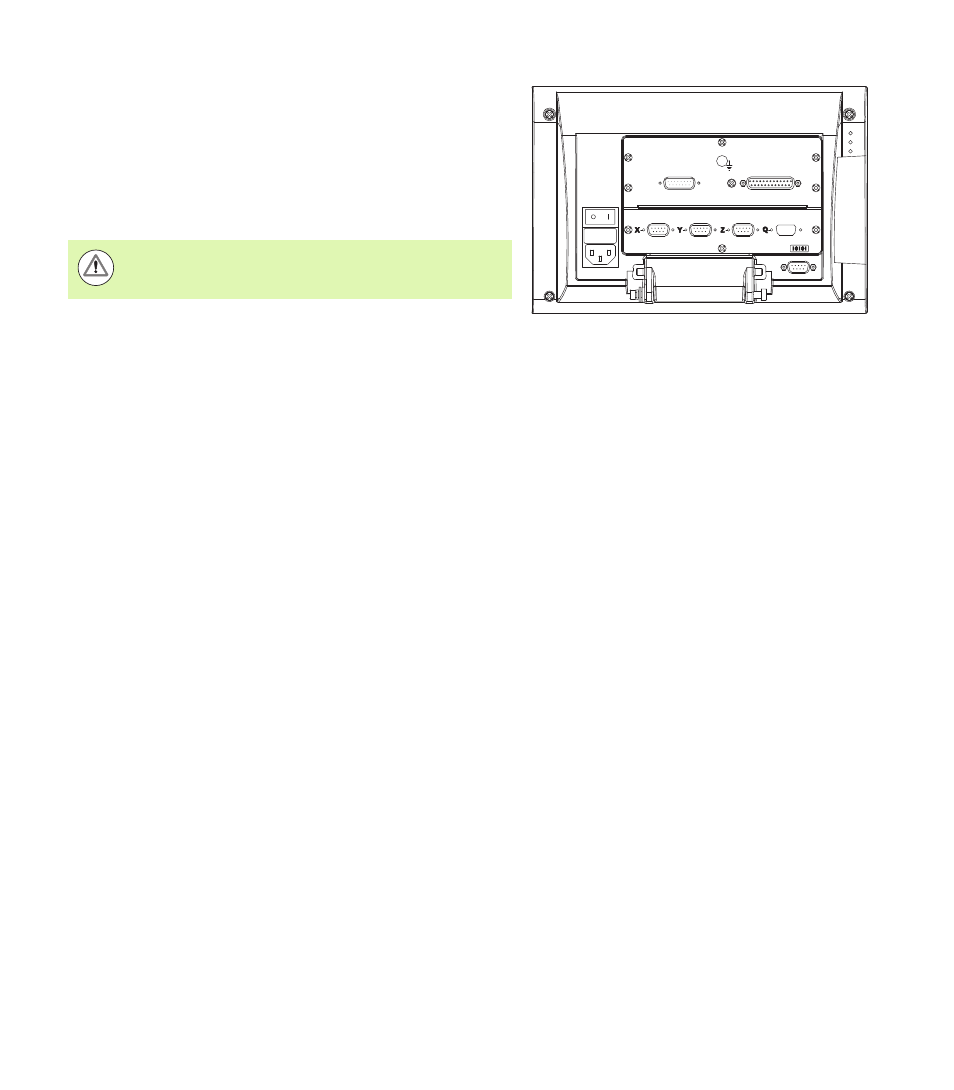

unterschiedlich. Die rechts abgebildete ND 1200R besitzt Anschlüsse
für die X-, Y- und Z-Achse sowie für einen Kantentaster. Beim Kauf
wird festgelegt, ob die Eingänge für analoge oder TTL-Messgeräte
ausgelegt sein sollen. Sie können im Feld nicht geändert werden.
Die Anschlüsse sind wie folgt belegt:
Messgerät-Kabel und Taster anschließen:
Sicherstellen, dass die ND 1200R ausgeschaltet ist.
Die Achsmessgeräte fest an die jeweiligen Anschlüsse anschließen.
Jeder Anschluss ist entsprechend beschriftet. Wenn die Stecker mit
Schrauben versehen sind, diese nicht zu fest anziehen.
Achsanschlüsse für Messgeräte
1
4
2
3
Messgerät-Kabel so verlegen, dass es keine Stolpergefahr
darstellt und niemand darauf tritt.
1
X-Achse
2
Y-Achse
3
Z-Achse
4
Kantentaster
