n Zwei Bohrungen an einer Achse ausrichten
Unter bestimmten Umständen kann die Ausrichtung des Werkstücks
an der Mitte von zwei vorgebohrten Bohrungen erforderlich sein.
Zwei Bohrungen an einer Achse ausrichten:
 Werkstück auf dem Tisch ausrichten.
 Softkey BEZ.PKT.>RICHTEN>BOHRUNG drücken.
 Mindestens 3 Punkte, die für die Ausrichtung verwendet werden,
entlang dem Umfang der 1. Bohrung antasten.
 Taste FINISH drücken, um die Messung der 1. Bohrung
abzuschließen.
 Softkey BOHRUNG drücken.
 Mindestens 3 Punkte, die für die Ausrichtung verwendet werden,
entlang dem Umfang der 2. Bohrung antasten.
 Taste FINISH drücken, um die Messung der 2. Bohrung
abzuschließen.
 Mit der Taste FINISH die Ausrichtung bestätigen.

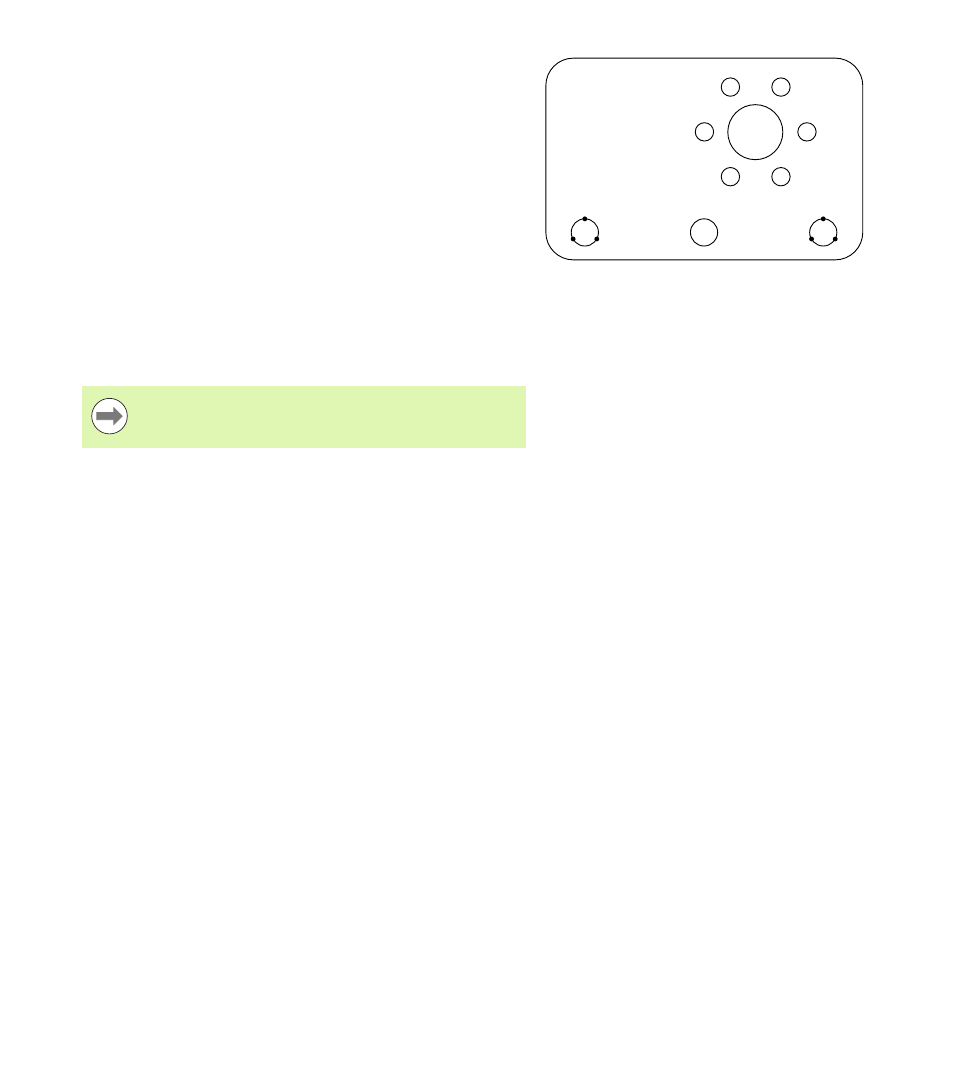

Um die Mitte der Bohrungen an der X-Achse
auszurichten, werden drei Punkte pro Bohrung
aufgenommen
1
2
3 4
5
6
Eine gleichmäßige Verteilung der Antastpunkte entlang
dem Bohrungsumfang ermöglicht eine genauere
Positionierung der Bohrungsmitte.
