Optionalen Fußschalter oder externes
Bedienfeld anschließen
Der optionale Fußschalter und das externe Bedienfeld werden an
den RJ-45-Anschluss seitlich an der ND 1200R angeschlossen.
Oft wird nur der optionale Fußschalter oder das externe Bedienfeld
verwendet. Mithilfe eines RJ-45-Splitters können jedoch beide
Optionen gleichzeitig angeschlossen werden.
Der RJ-45-Anschluss und -Splitter sind rechts abgebildet:
Der Fußschalter und das externe Bedienfeld können einzeln oder
kombiniert verwendet werden.
 Fußschalter
 Externes Bedienfeld
 Fußschalter und externes Bedienfeld
Wenn der Fußschalter und das externe Bedienfeld mithilfe des R-J45-
Splitters angeschlossen werden, stehen für jedes Gerät alle
Bedienfunktionen weiterhin zur Verfügung. Jedoch teilt sich der
Schalter die Hotkey-Verknüpfung mit den Zahlentasten 7 und 8 des
externen Bedienfelds. Das bedeutet, dass alle Funktionen, die den
beiden Schalterkontakten zugeordnet sind, auch mit den Zahlen 7 und
8 des externen Bedienfelds verknüpft sind.
Fußschalter oder externes Bedienfeld anschließen:
 Sicherstellen, dass die ND 1200R ausgeschaltet ist.
 Einen RJ-45-Splitter in den RJ-45-Anschluss der ND 1200R stecken,
wenn mehrere Geräte verwendet werden sollen.
 Den RJ-45-Stecker der Geräte in den RJ-45-Splitter stecken, wenn
mehrere Geräte verwendet werden sollen, oder direkt in den RJ-45-
Anschluss der ND 1200R, wenn nur ein einziges Gerät verwendet
werden soll.

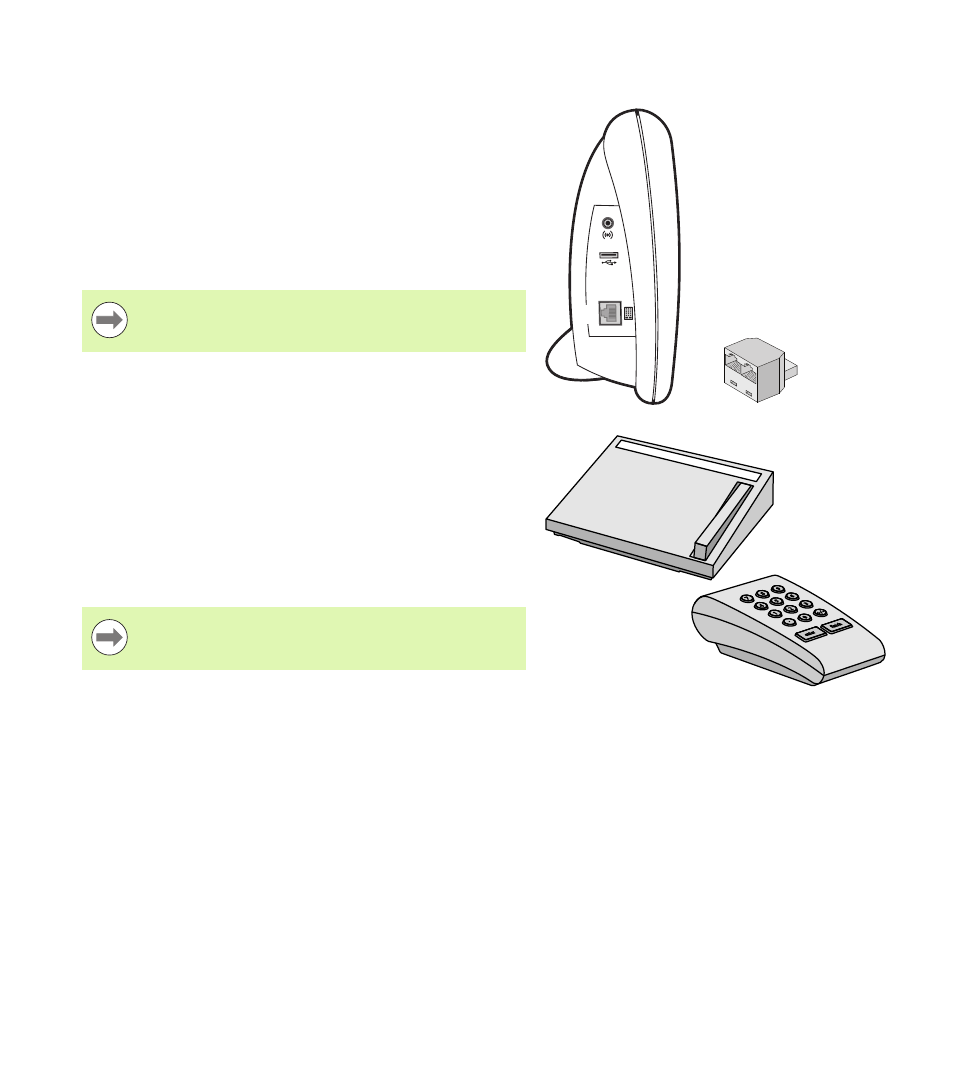

RJ-45-Anschluss und RJ-45-Splitter
Optionaler Fußschalter und externes Bedienfeld
1
2
1 RJ-45-Anschluss
2 RJ-45-Splitter
RJ-45-Splitter sind in den meisten Elektronik-
Fachgeschäften erhältlich.
Die Hotkeys werden weiter hinten in diesem Kapitel unter
„Software-Setup/Hotkeys“ erklärt. Siehe „Hotkeys
zuweisen” auf Seite 76.
