HEIDENHAIN ND 1200R - Handbuch (Seite 58)

58 2 Montage und technische Daten
2.3 Sof
tw
a
re
-Set
up
Das Setup-Menü
Die meisten Betriebsparameter der ND 1200R werden über die
Untermenüs des Setup-Menüs und deren Eingabefelder konfiguriert.
Markiert man einen der auf der linken Bildschirmseite angezeigten
Menüpunkte des Setup-Menüs, erscheinen die zugehörigen Eingabe-
und Auswahlfelder rechts am Bildschirm.
Das Setup-Menü ist einfach zu bedienen:
 MENÜ-Taste und dann den Softkey SETUP drücken.
 Mit der NACH-OBEN/NACH-UNTEN-Taste durch das Menü blättern,
um den gewünschten Menüpunkt auszuwählen.
 Mit der NACH-RECHTS/NACH-LINKS-Taste können Sie vom Menü
(links) auf die Setup-Felder (rechts) springen.
 Mit der NACH-OBEN/NACH-UNTEN-Taste können Sie das
gewünschte Eingabe- oder Auswahlfeld anwählen.
 Daten über den ZAHLENBLOCK eingeben oder einen Setup-
Parameter mithilfe eines Softkeys oder einer Liste auswählen, der
oder die bei Anwahl des Feldes angezeigt wird.
 Taste FINISH drücken, um die Eingabe zu speichern und zum Setup-
Menü zurückzukehren.
 Taste FINISH nochmals drücken, um zur Anzeige „IST-Position“
zurückzukehren.
Auf der nächsten Seite finden Sie ein Beispiel dafür, wie Sie über das
Setup-Menü das Administratoren-Passwort eingeben.

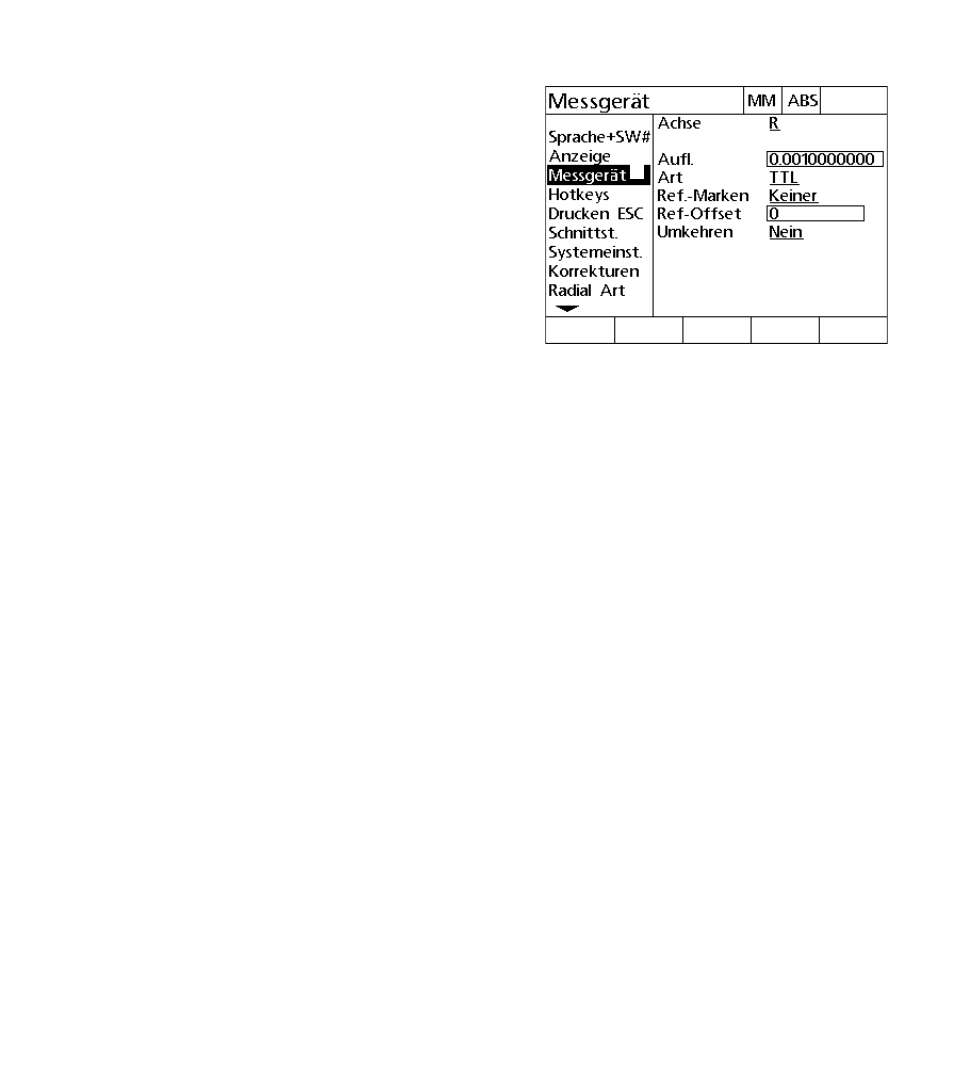

Menüpunkte, Eingabe- und Auswahlfelder des Setup-
Menüs
1
2
3
1 Menüpunkt des Setup-Menüs: Bezeichnung des Setup-
Untermenüs
2 Eingabefeld: Eingabe von Daten
3 Auswahlfeld: Auswahlen werden getroffen
