18 1 Bedienung
1
.2 Gr
undfunktionen der
ND
120
0R
Anzeige-Modus „Abstand vom Ziel“ und Softkeys
Die Anzeige „Abstand vom Ziel“ enthält:
 Liste mit Zielpunkten (Zielliste) auf der linken Seite
 Rechts oben die Maßeinheit, den aktuellen Bezugspunkt und das
Programm
 Abstand vom Zielpunkt
 Status der Teileausrichtung: ein kleines Rechteck über dem
Achsbuchstaben zeigt an, dass das Teil an einer Messachse
ausgerichtet ist (Ausrichtung wurde durchgeführt)
 Softkey-Funktionen für Wahl des Zielpunkts, Bearbeiten eines
Zielpunkts, absolute oder inkrementale Eingabe der Zielpunkte,
kartesische Koordinaten oder Polarkoordinaten und Aufruf der
Menüs

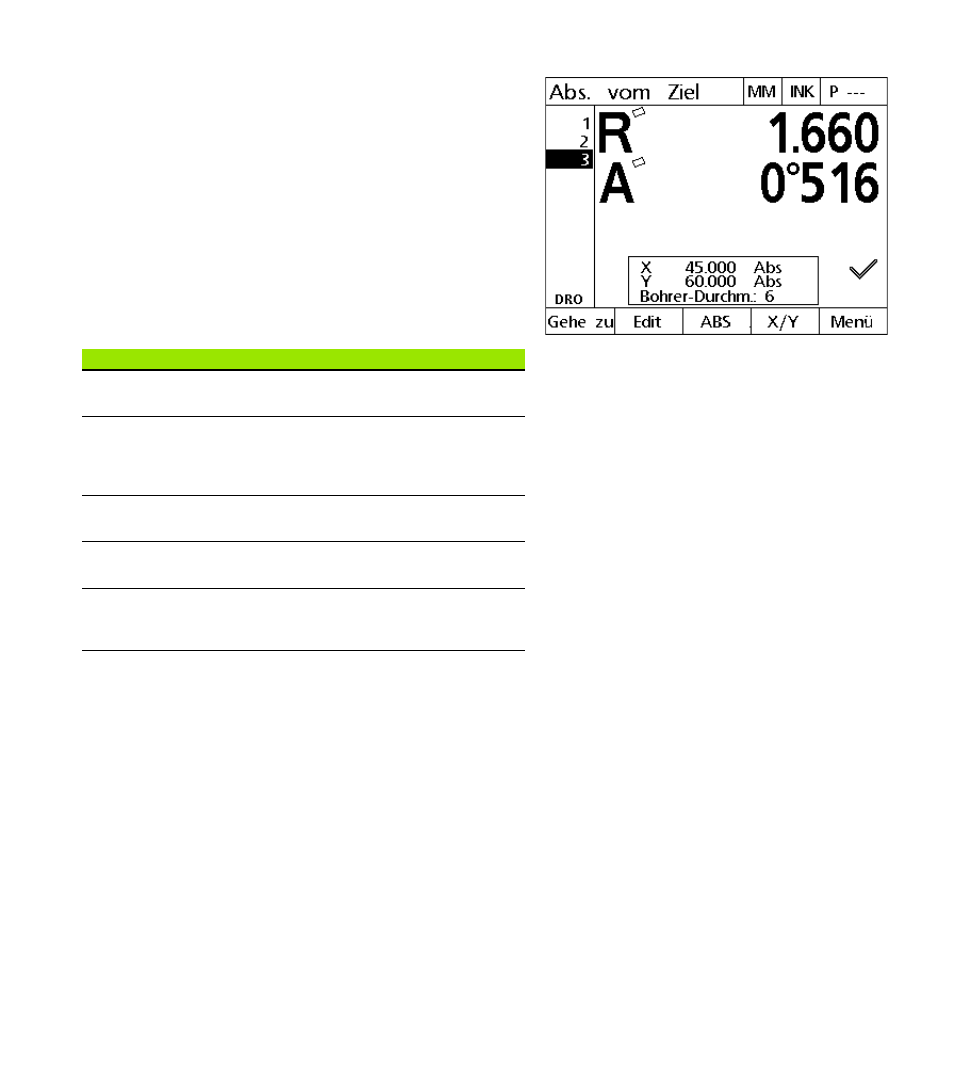

Anzeige-Modus „Abstand vom Ziel“: Zeigt den
Abstand von der IST-Position zum Zielpunkt
Softkeys Funktion
Gehe zu Softkey GEHE ZU drücken, um einen Zielpunkt
zu wählen, der angefahren werden soll.
Edit Softkey EDIT drücken, um die Anzeige zur
Bearbeitung von Zielpunkten aufzurufen und
die Koordinaten des angewählten Zielpunkts zu
bearbeiten.
INK oder ABS Schaltet zwischen der Anzeige des Abstands in
absoluten oder inkrementalen Koordinaten um.
R/A oder X/Y Schaltet zwischen kartesischen Koordinaten
und Polarkoordinaten um.
Menü Softkey MENÜ drücken, um die Programm-,
Bezugspunkt-, Muster- oder Setup-Menüs
aufzurufen.
