ND 1200R Radial 71
2.3 Sof
tw
a
re
-Set
up
Fehlerkorrektur
Die ND 1200R ermöglicht lineare Fehlerkorrektur für die R-Achse. Die
lineare Fehlerkorrektur (LEC) korrigiert Bewegungsabweichungen des
Messgerätes und der Maschine mit Fehlerkorrekturkoeffizienten. Die
Koeffizienten werden durch einen Vergleich der tatsächlichen
Messwerte eines Messnormals mit den aufgedruckten Sollwerten
bestimmt.
Lineare Fehlerkorrektur (LEC)
Die lineare Fehlerkorrektur (LEC) wird im Setup-Untermenü
„Korrekturen“ durchgeführt und korrigiert Abweichungen entlang der
R-Achse, indem ein Korrekturkoeffizient auf den gesamten
Verfahrbereich einer Achse angewendet wird. Zum Beispiel ergibt ein
LEC-Koeffizient von 0,0002 pro Zoll bei einer Messung von 6 Zoll
entlang einer Achse ein Ergebnis von 6,0012 Zoll. Lineare
Fehlerkorrektur auf die R-Achse anwenden:
 Mit MENÜ>SETUP das Setup-Menü öffnen.
 Menüpunkt „Korrekturen“ anwählen und sicherstellen, dass alle
Korrekturwerte auf 1.0 stehen.

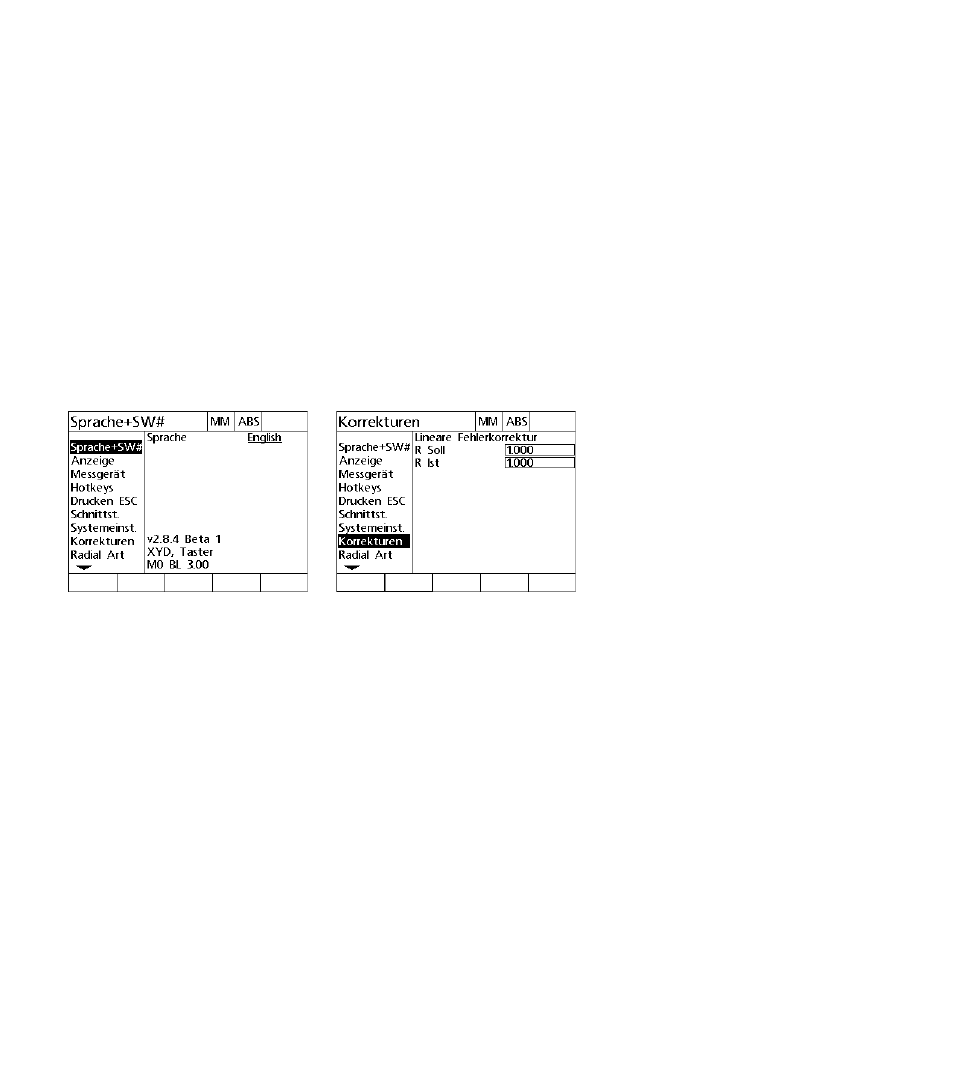

Mit MENÜ>SETUP das Setup-Menü
öffnen Menüpunkt „Korrekturen“ anwählen
und sicherstellen, dass alle
Korrekturwerte auf 1.0 stehen
