ND 1200R Radial 27
1
.3 Bohr
en v
o
rber
eit
e
n Werkstück an einer Achse ausrichten
Genaues Bohren wird durch eine präzise Ausrichtung des Werkstücks
an einer Achse erzielt. Schlecht ausgerichtete Teile führen zu
Zielpunkt-Fehlern. Mit der Funktion AUSRICHTUNG ändern Sie die
Maschinenkoordinaten in Teilekoordinaten und kompensieren eine
falsche Ausrichtung. Führen Sie eine Teileausrichtung immer durch,
wenn Sie ein neues Teil montieren.
Messen Sie eine Ausrichtgerade, indem Sie eine gerade Kante des
Teils auf einer der Hauptmessachsen oder zwei bzw. mehrere
vorgebohrte Bohrungen antasten.
Werkstückkante an einer Achse ausrichten
Werkstückkante an einer Achse ausrichten:
 Werkstück auf dem Tisch ausrichten.
 Softkey BEZ.PKT.>RICHTEN drücken.
 Mindestens zwei Punkte entlang einer Werkstückkante erfassen.
Im hier abgebildeten Beispiel wird das Werkstück an der X-Achse
ausgerichtet, indem drei Punkte entlang der Unterkante des
Werkstücks aufgenommen werden.
 Mit FINISH bestätigen.
Die Ausrichtkante oder -gerade muss innerhalb eines 45°-
Winkels zur Messachse ausgerichtet sein.

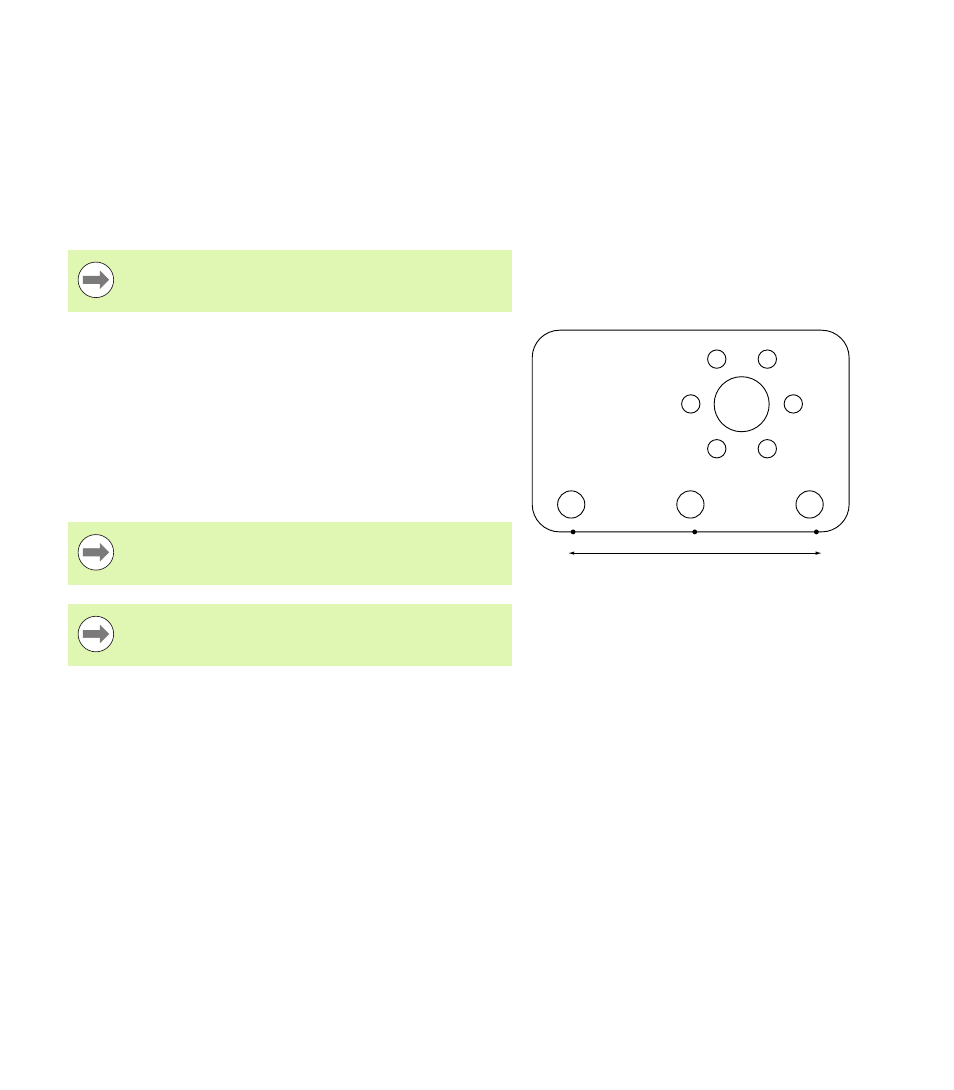

Um die Unterkante eines Teils an der X-Achse
auszurichten, werden drei Punkte aufgenommen
1 2 3
Alternativ hätte man das Teil auch mit einer vertikalen
Kante an der Y-Achse ausrichten können.
Die Ausrichtung des kartesischen Koordinatensystems
hängt vom Maschinentyp ab. Eine Änderung ist nur durch
den Administrator möglich (Passwort erforderlich).
