ND 1200R Radial 17
1
.2 Gr
undfunktionen der
ND
120
0R
LCD-Anzeige und Softkey-Belegung
Die ND 1200R zeigt Informationen in einem von drei Anzeige-Modi an:
 IST-Position: Zeigt die aktuellen Achspositionen
 Abstand vom Zielpunkt: Zeigt den Abstand von einem Zielpunkt
 Setup: Zeigt die Setup-Untermenüs der ND 1200R
Die Softkeys ändern sich entsprechend den auf dem Bildschirm
angezeigten Aktionen.
Anzeige-Modus „IST-Position“ und Softkeys
Die Anzeige „IST-Position“ enthält:
 Liste mit Zielpunkten (Zielliste) auf der linken Seite
 Rechts oben die Maßeinheit, den aktuellen Bezugspunkt und die
Programm-Nummer
 Die aktuellen Positionen aller Achsen
 Status der Teileausrichtung: ein kleines Rechteck über dem
Achsbuchstaben zeigt an, dass das Teil an einer Messachse
ausgerichtet ist (Ausrichtung wurde durchgeführt)
 Softkey-Funktionen für Wahl des Zielpunkts, Maßeinheit,
Bezugspunkt-Setzen, kartesische Koordinaten oder
Polarkoordinaten und Menüs

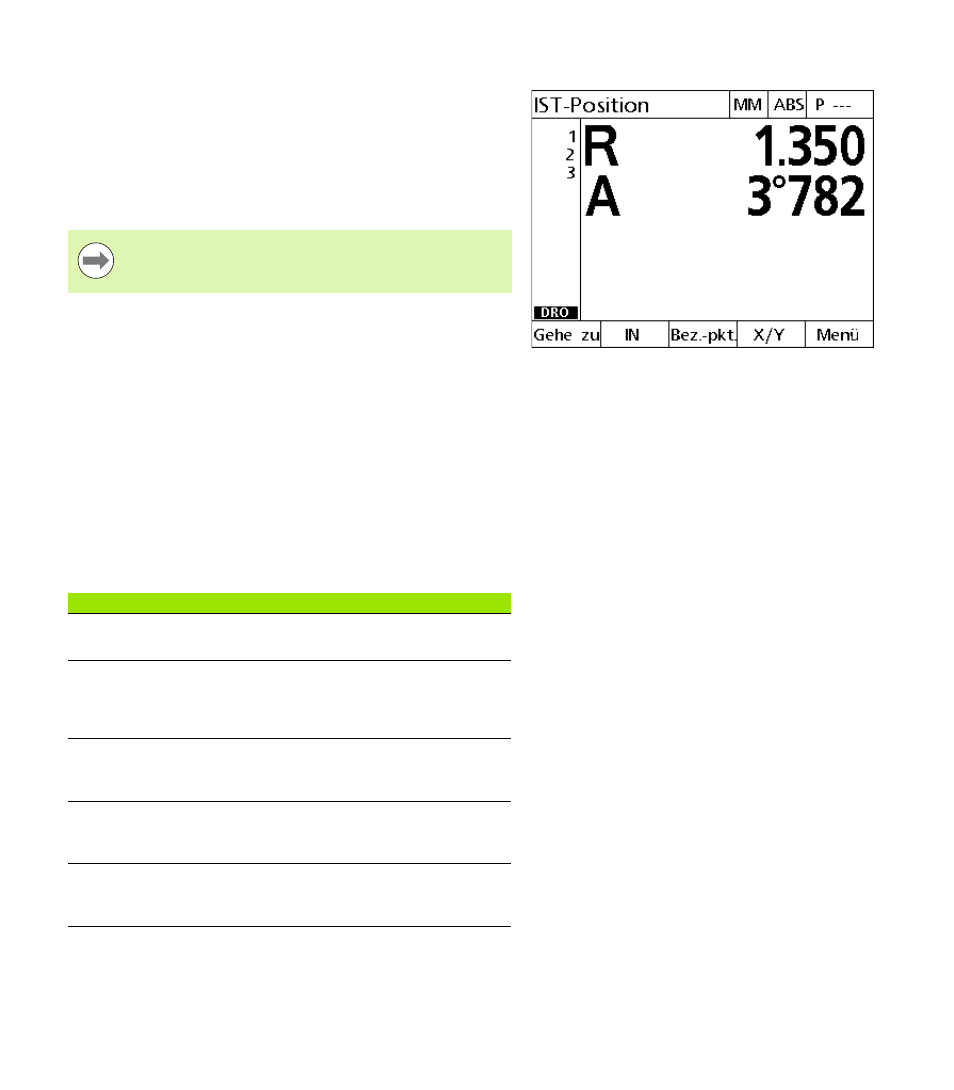

Anzeige „IST-Position“ mit den aktuellen
Achspositionen
Die Setup-Untermenüs und -Softkeys sind in Kapitel 2
„Montage, Setup und technische Daten“ beschrieben.
Softkeys Funktion
Gehe zu Softkey GEHE ZU drücken, um einen Zielpunkt
zu wählen, der angefahren werden soll.
MM oder IN Schaltet zwischen der Anzeige der
Positionswerte in Zoll (Inch) oder Millimeter
um. Die aktuell eingestellte Maßeinheit wird
rechts oben am Bildschirm angezeigt.
Bez.pkt Softkey BEZ.PKT. drücken, um einen
Bezugspunkt aufzunehmen, zu nullen,
verschieben oder auszurichten.
R/A oder X/Y Zwischen der Anzeige in kartesischen
Koordinaten oder Polarkoordinaten
umschalten.
Menü Softkey MENÜ drücken, um die Programm-,
Bezugspunkt-, Muster- oder Setup-Menüs
aufzurufen.
