ND 1200R Radial
5

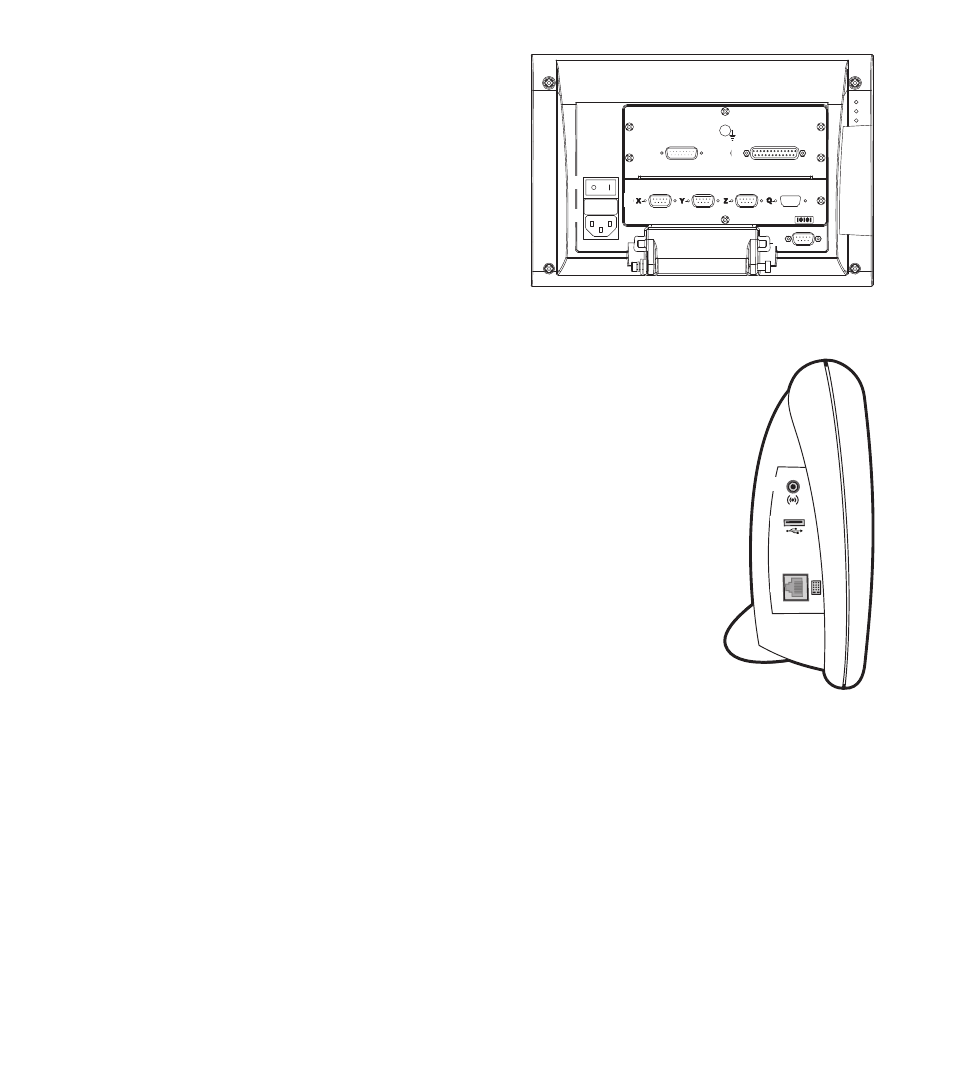

Rückseite der ND 1200R
Seitenansicht der ND 1200R
1
2
3
5
4
6
7
8
1
Netzschalter
2
Netzkabelanschluss und Sicherung
3
Erdungsanschluss
4
15-poliger universeller Kantentaster von HEIDENHAIN
5
Anschlüsse für Messachsen
6
Serieller Anschluss V.24/RS-232
7
Wird von der ND 1200R nicht unterstützt
8
Einstellung der mechanischen Festigkeit des Schwenkfußes
1
2
3
1
Lautsprecher-/Kopfhörerbuchse
2
USB-Anschluss, Typ A
3
RJ-45-Anschluss für Fußschalter/Handschalter/externes
Bedienfeld
