72 2 Montage und technische Daten
2.3 Sof
tw
a
re
-Set
up
 Messnormal entlang der R-Achse positionieren.
 Messnormal so nah wie möglich an der Achse positionieren und
Ausrichtung wie in Kapitel 1 beschrieben durchführen (siehe
„Werkstück an einer Achse ausrichten” auf Seite 27).
 Eine Messung über den gesamten Verfahrbereichts mithilfe des
Messnormals durchführen und das Ergebnis notieren.
In diesem Beispiel der linearen Fehlerkorrektur wird ein Punkt am
Ende des Achsmessbereichs mit einem 8-Zoll-Messnormal
gemessen.
Verwenden Sie ein Messnormal, mit dem Sie einen
möglichst großen Teil des Verfahrbereichs der Achse
messen können.

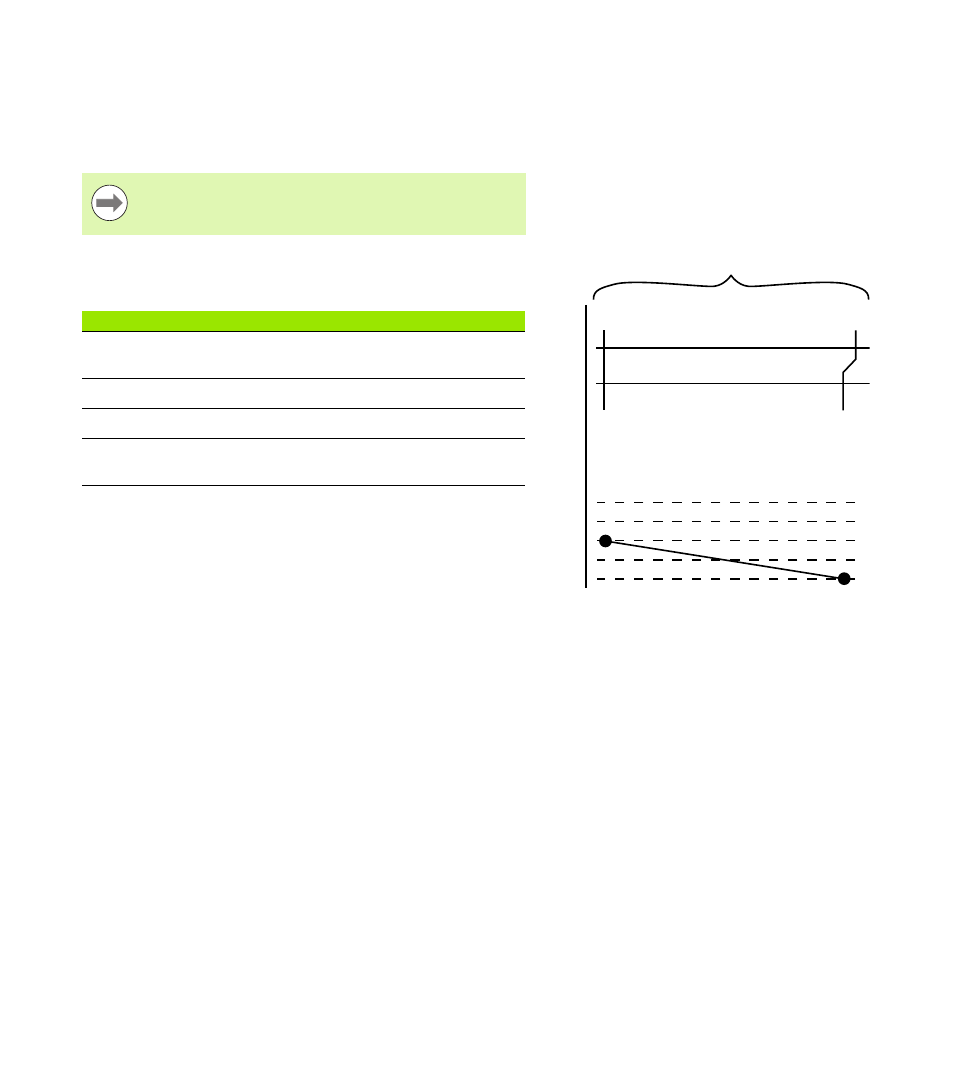

Beispiel einer linearen Fehlerkorrektur mit einem 8-
Zoll-Messnormal
0
0
+0.02
+0.01
0.00
-0.01
-0.02
8.0
7.98
1
2
3
4
Pfeilnummer Beschreibung
1 : Länge des
Messnormals
Die gesamte Länge von 8 Zoll wird
gemessen
2 : Sollwerte Zertifizierte Länge des Messnormals
3 : Istwerte Gemessene Länge des Messnormals
4 :
Abweichungskurve
Differenz zwischen Soll- und Istwerten
(werden nirgendwo eingegeben)
