HEIDENHAIN CNC PILOT 640 173
4.4 Abspanzyklen
Zerspanen Schlichten längs – Erweitert
Abspanzyklen längs/plan wählen
Zerspanen längs wählen
Softkey Erweitert zuschalten
Softkey Schlichtgang zuschalten

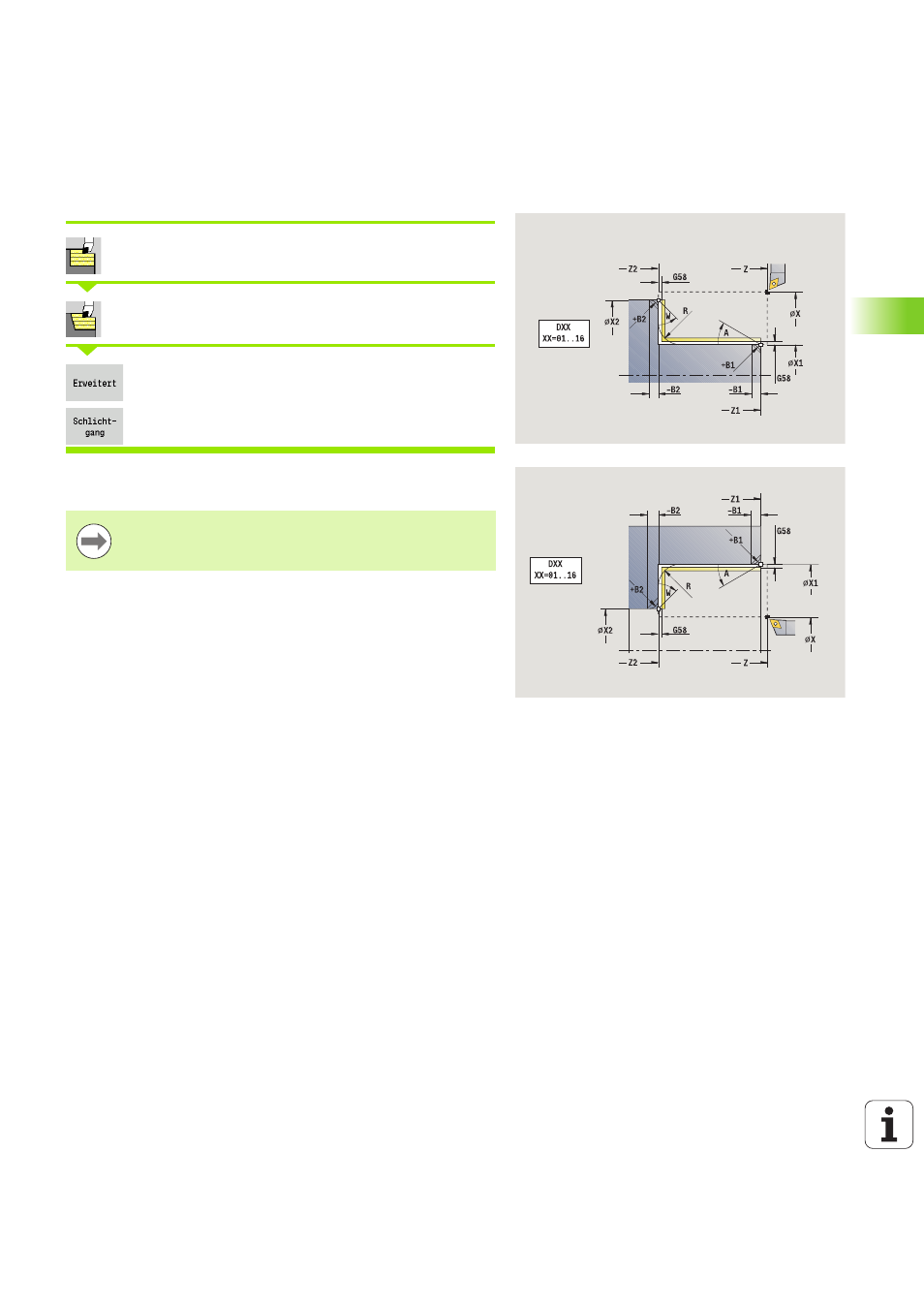

Der Zyklus schlichtet den Konturabschnitt von Anfangspunkt Kontur
bis Endpunkt Kontur.
Das Werkzeug bleibt am Ende des Zyklus stehen.
Zyklusparameter
X, Z
Startpunkt
X1, Z1 Anfangspunkt Kontur
X2, Z2 Endpunkt Kontur
A Anfangswinkel (Bereich: 0° <= A < 90°)
W Endwinkel (Bereich: 0° <= W < 90°)
R Verrundung
DXX Additive Korrekturnummer: 1-16 (siehe Seite 142)
G58 Aufmaß konturparallel
G47 Sicherheitsabstand (siehe Seite 142)
B1, B2 Fase/Rundung (B1 Konturanfang; B2 Konturende)
 B>0: Radius der Rundung
 B<0: Breite der Fase
G14 Werkzeugwechselpunkt (siehe Seite 142)
T Revolverplatz-Nummer
ID Werkzeug-ID-Nummer
S Drehzahl/Schnittgeschwindigkeit
F Umdrehungsvorschub
MT M nach T: M-Funktion, die nach dem Werkzeugaufruf T
ausgeführt wird.
MFS M am Anfang: M-Funktion, die am Anfang des
Bearbeitungsschrittes ausgeführt wird.
