HEIDENHAIN CNC PILOT 640 423
5.1
0
K
ont
ur
element
e
Mant
elfläc
he

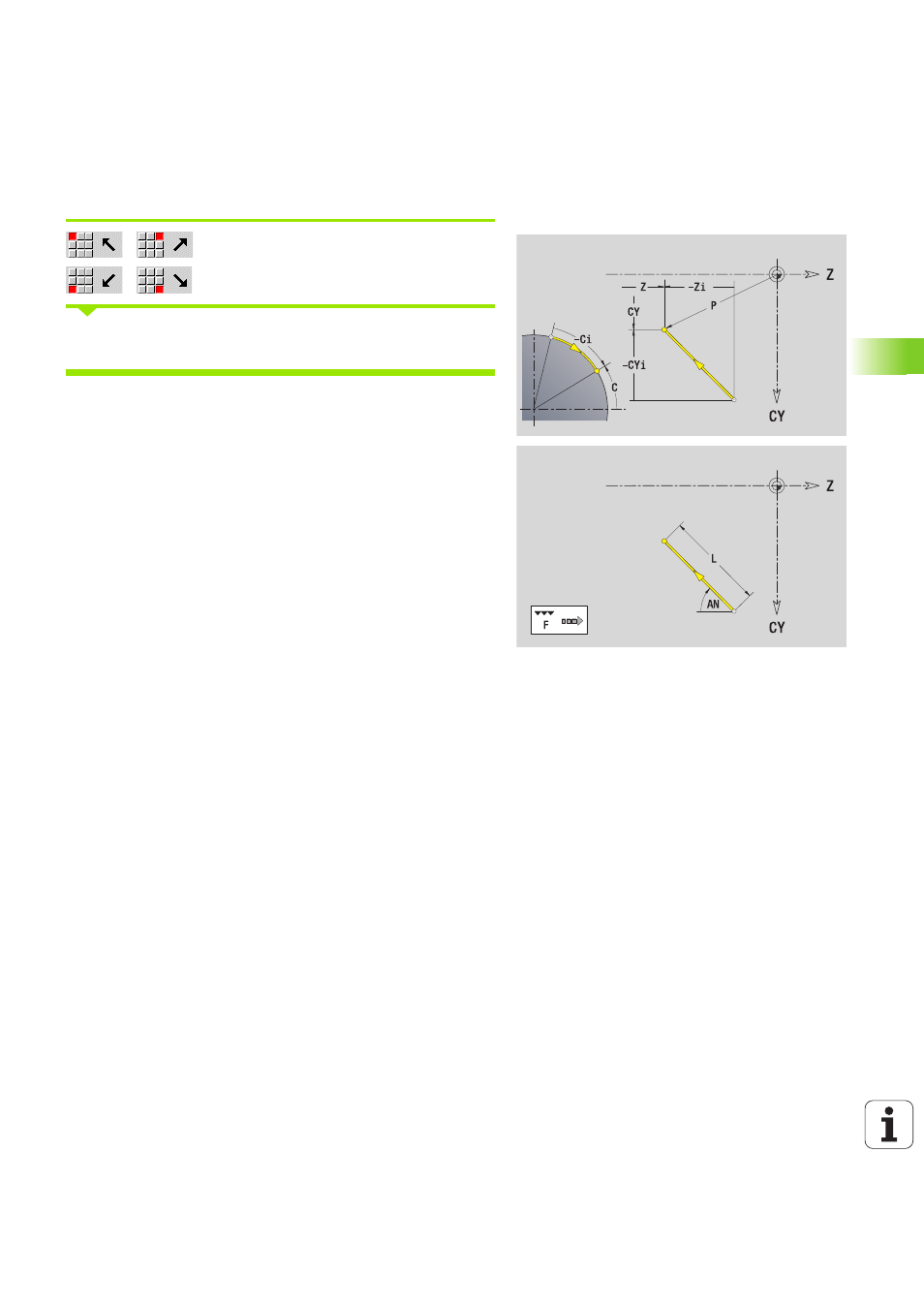

Linie im Winkel Mantelfläche
Richtung der Linie
Linie vermaßen und den Übergang zum nächsten Konturelement
festlegen.
ICP generiert in smart.Turn ein G111.
Parameter
Z
Zielpunkt
Zi Zielpunkt inkremental
CY Zielpunkt als Streckenmaß (Bezug: Durchmesser XS)
CYi Zielpunkt inkremental als Streckenmaß (Bezug:
Durchmesser XS)
P Zielpunkt als polarer Radius
C Zielpunkt polar – Winkel
Ci Zielpunkt inkremental, polar – Winkel
AN Winkel zur Z-Achse (Winkelrichtung siehe Hilfebild)
ANn Winkel zum Nachfolgeelement
ANp Winkel zum vorherigen Element
L Länge der Linie
F: siehe Bearbeitungsattribute Seite 377
