88 Betriebsart Maschine
3.4 W
e
rk
z
e
uglist
e einr
ic
ht
en

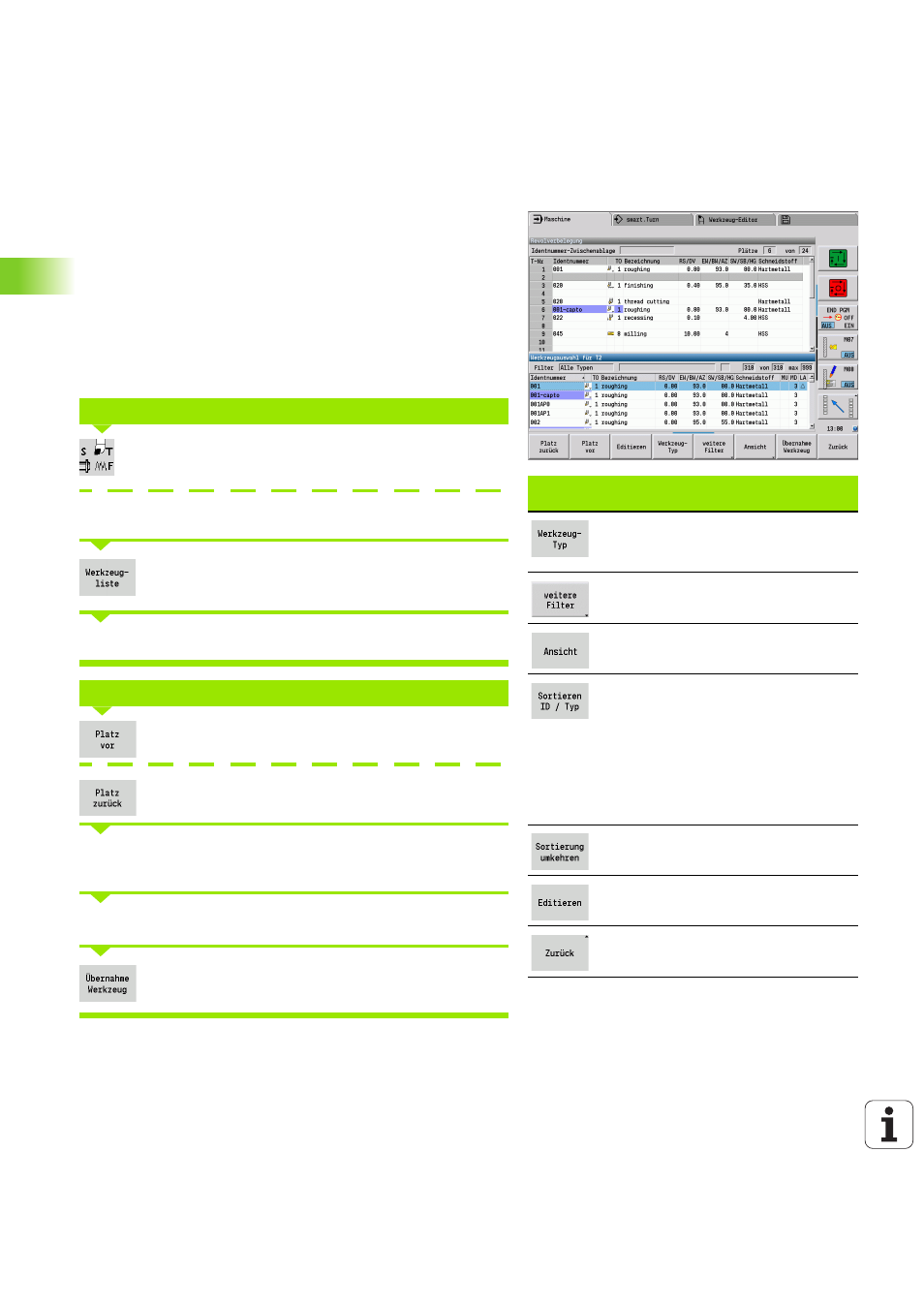

Revolverliste aus der Datenbank bestücken
Die Revolverliste stellt die aktuelle Bestückung des Werkzeugträgers
dar. Die Revolverliste kann über das TSF-Menü oder direkt aus den
Zyklendialogen im Teach-in-Modus eingerichtet werden.
Lassen Sie sich die Einträge der Werkzeug-Datenbank anzeigen, um
Einträge aus der Datenbank in die Revolverbelegung zu übernehmen.
Die CNC PILOT stellt die Datenbank-Einträge im unteren Bereich des
Bildschirms dar. Die Cursortasten sind in dieser Liste aktiv. Sie können
mit dem Cursor direkt zu einer Werkzeug-Identnummer springen,
indem Sie die ersten Buchstaben oder Ziffern der Identnummer
eingeben.
TSF setzen wählen (ist nur im manuellen Betrieb
anwählbar)
Zyklendialog aktivieren
Mit Softkey Werkzeugliste die Revolverbelegung und
die Werkzeugliste aktivieren.
Revolverbelegung anpassen
Position in der Revolverbelegung anwählen
Einträge der Werkzeug-Datenbank selektieren und sortieren (siehe
Softkeys Tabelle rechts).
Mit Cursortasten den Eintrag in der Werkzeug-Datenbank auswählen.
Ausgewähltes Werkzeug in die Revolverbelegung
übernehmen
Einträge der Werkzeug-Datenbank selektieren
und sortieren
Die CNC PILOT öffnet das Softkeymenü
zur Auswahl des gewünschten
Werkzeugtyps.
Die CNC PILOT öffnet das Softkeymenü
mit weiteren Filtermöglichkeiten.
Die CNC PILOT öffnet das Softkeymenü
mit Sortiermöglichkeiten.
Sortiert die Werkzeuge in der
angezeigten Liste wahlweise nach:
 Werkzeugtyp
 Werkzeug-ID
 Werkzeug-Orientierung
Bei jeder Betätigung des Softkeys wird
zur nächsten Sortierung gewechselt.
Wechselt zwischen auf- und
absteigender Sortierung
Hier nicht aktiv
Schließt die Werkzeugliste.
REVOLVERLISTE ÖFFNEN
WERKZEUGE AUS DER DATENBANK ÜBERNEHMEN
