Abstechen
Stechzyklen wählen
Abstechen wählen

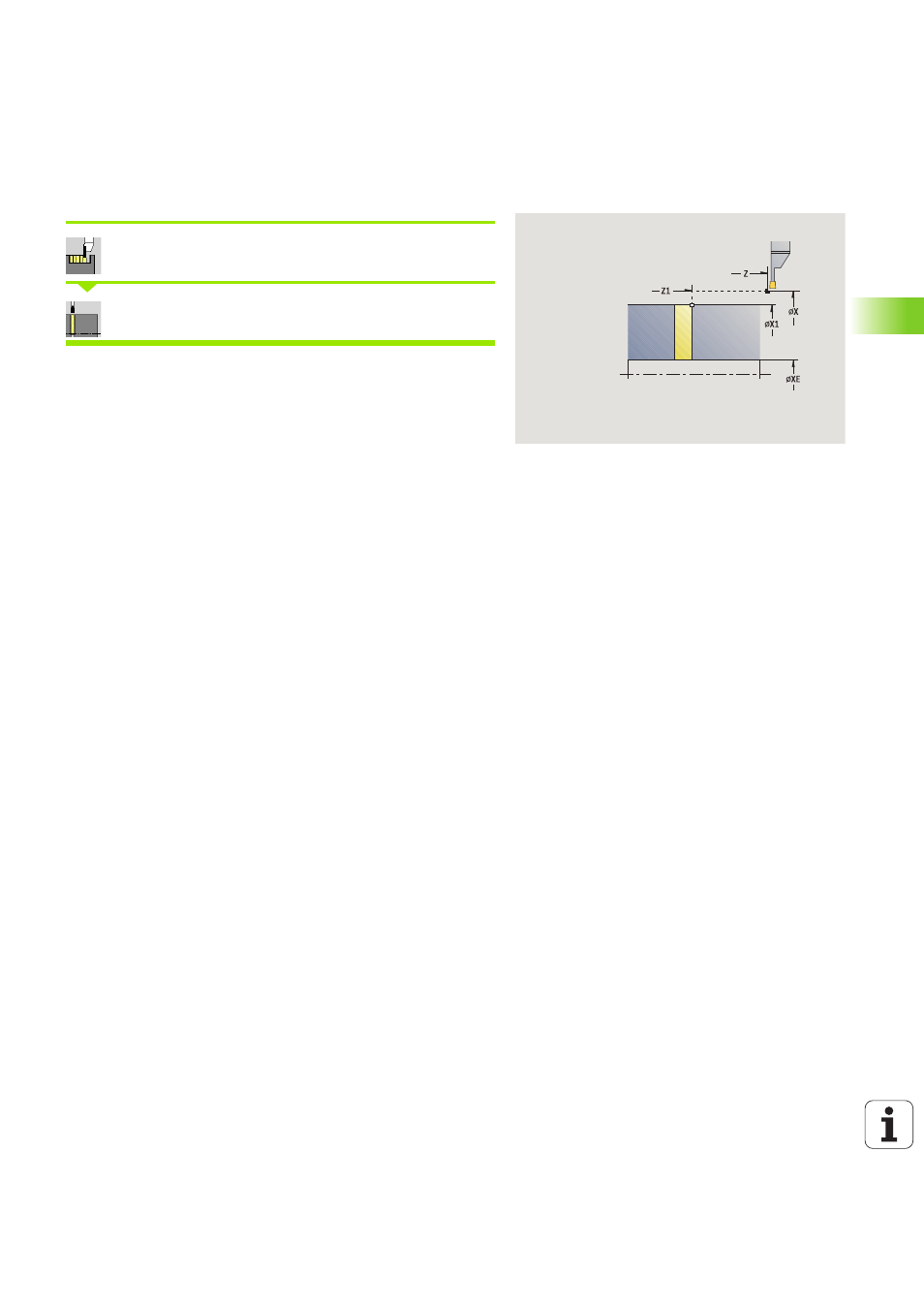

Der Zyklus sticht das Drehteil ab. Wahlweise wird eine Fase oder
Rundung am Außendurchmesser erstellt.
Zyklusparameter
X, Z
Startpunkt
X1, Z1 Eckpunkt Kontur
I Durchmesser Vorschubreduzierung
B Fase/Rundung
 B>0: Radius der Rundung
 B<0: Breite der Fase
E reduzierter Vorschub
D Maximale Drehzahl
K Rückzugsabstand nach dem Abstechen: Werkzeug vor
dem Rückzug seitlich von der ... abheben
SD Drehzahlbegrenzung ab dem Durchmesser I
U Durchmesser, ab dem der Teilefänger aktiviert wird
(maschinenabhängige Funktion)
G47 Sicherheitsabstand (siehe Seite 142)
G14 Werkzeugwechselpunkt (siehe Seite 142)
T Revolverplatz-Nummer
ID Werkzeug-ID-Nummer
S Drehzahl/Schnittgeschwindigkeit
F Umdrehungsvorschub
MT M nach T: M-Funktion, die nach dem Werkzeugaufruf T
ausgeführt wird.
