242 Teach-in-Mode
4.5 St
ec
hzyklen
Zyklusausführung
1 errechnet die Schnittaufteilung
2 stellt vom Startpunkt aus für den ersten Schnitt zu
3 sticht ein (Stechbearbeitung)
4 zerspant rechtwinklig zur Stechrichtung (Drehbearbeitung)
5 wiederholt 3...4, bis Endpunkt X2, Z2 erreicht ist
6 fährt achsparallel zum Startpunkt zurück
7 fährt entsprechend der G14-Einstellung den
Werkzeugwechselpunkt an

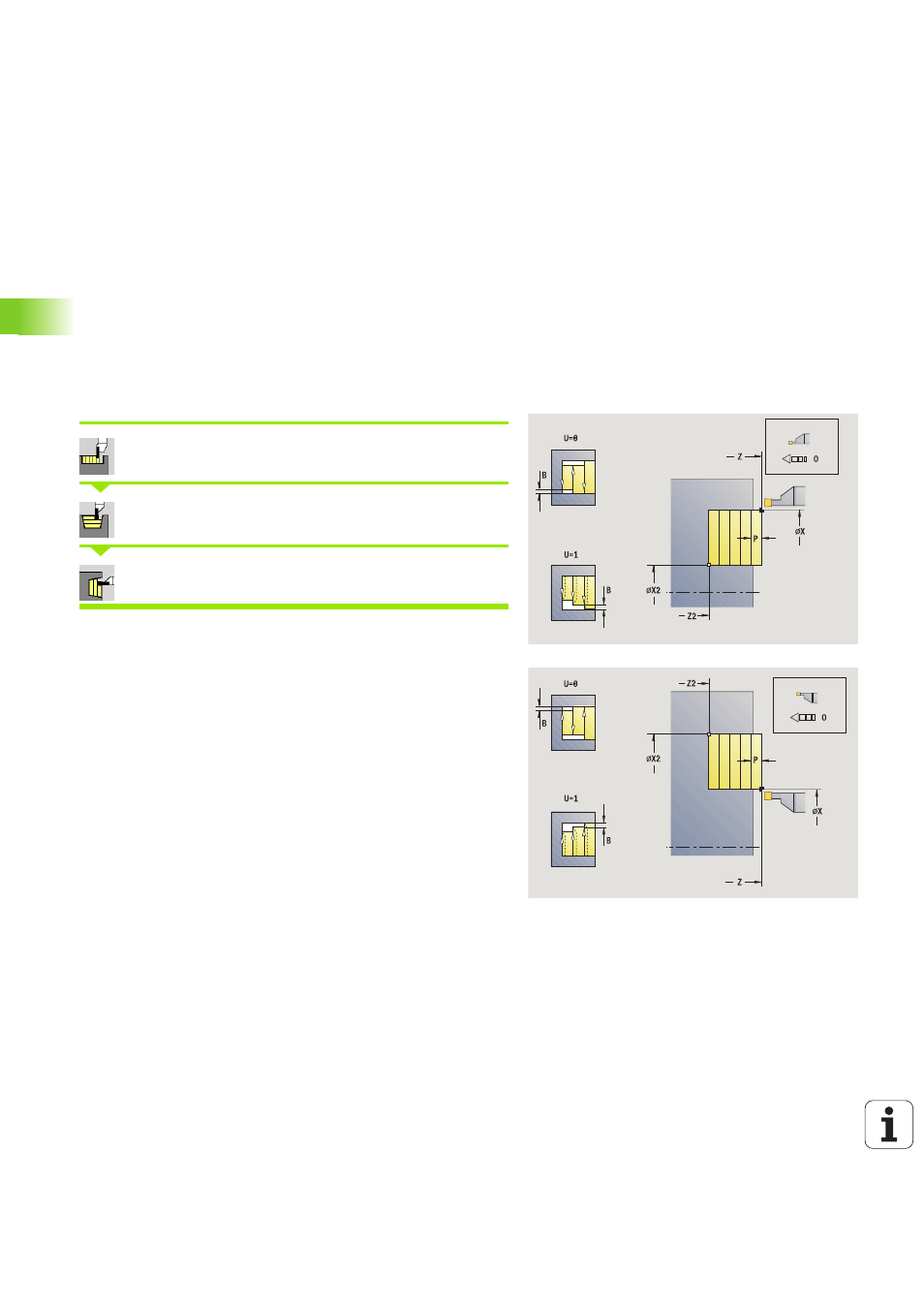

Stechdrehen axial
Stechzyklen wählen
Stechdrehen wählen
Stechdrehen axial wählen
Der Zyklus zerspant das durch Startpunkt und Endpunkt Kontur
beschriebene Rechteck.
