Stechdrehen radial
Stechzyklen wählen
Stechdrehen wählen
Stechdrehen radial wählen

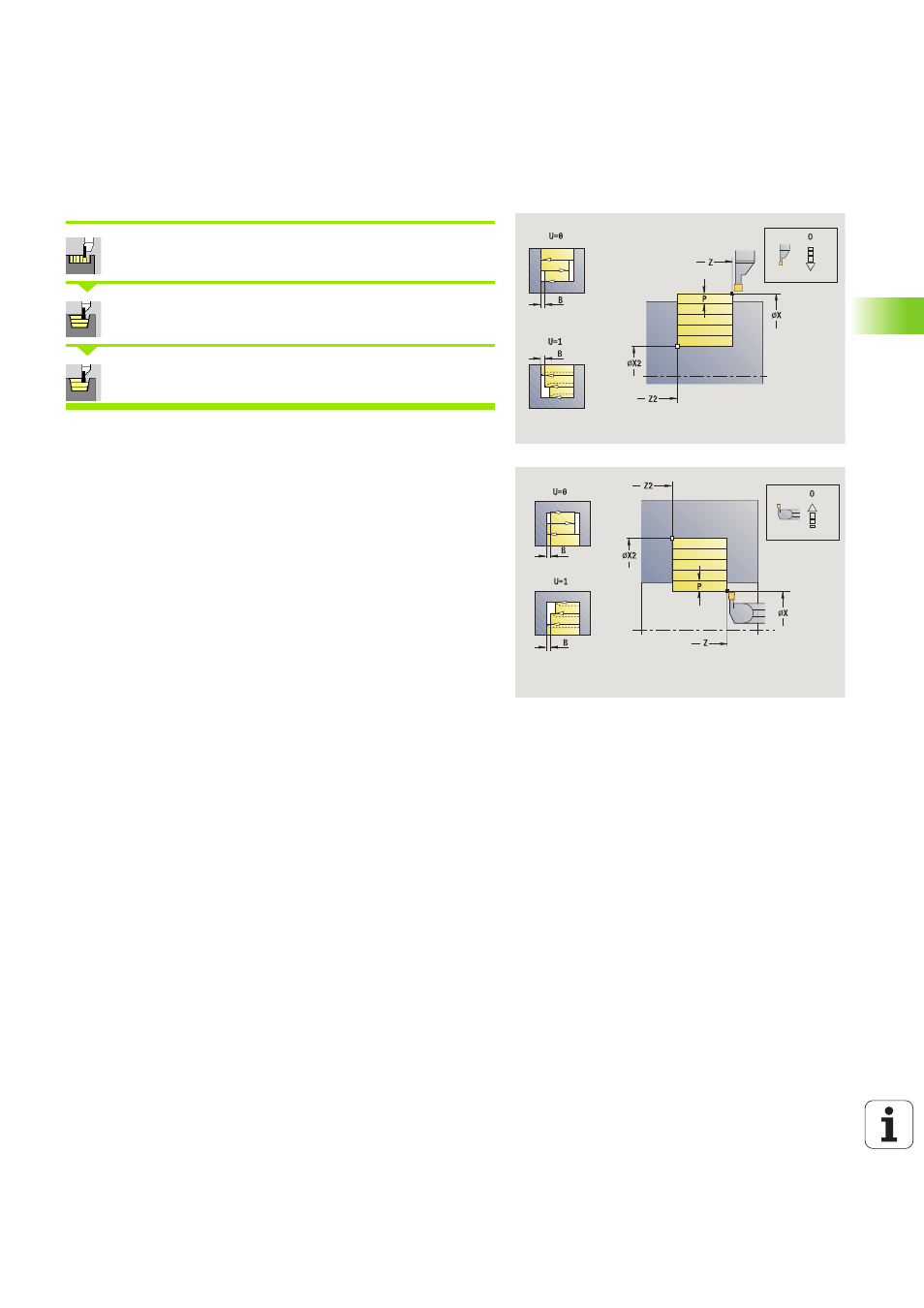

Der Zyklus zerspant das durch Startpunkt und Endpunkt Kontur
beschriebene Rechteck.
Bearbeitungsart für Technologiedatenbankzugriff: Stechdrehen
Zyklusparameter
X, Z
Startpunkt
X2, Z2 Endpunkt Kontur
P Zustelltiefe: maximale Zustelltiefe
O Einstechvorschub (default: aktiver Vorschub)
B Versatzbreite (default: 0)
U Drehbearbeitung unidirektional (default: 0)
 0: bidirektional
 1: unidirektional
G47 Sicherheitsabstand (siehe Seite 142)
G14 Werkzeugwechselpunkt (siehe Seite 142)
T Revolverplatz-Nummer
ID Werkzeug-ID-Nummer
S Drehzahl/Schnittgeschwindigkeit
F Umdrehungsvorschub
MT M nach T: M-Funktion, die nach dem Werkzeugaufruf T
ausgeführt wird.
MFS M am Anfang: M-Funktion, die am Anfang des
Bearbeitungsschrittes ausgeführt wird.
MFE M am Ende: M-Funktion, die am Ende des
Bearbeitungsschrittes ausgeführt wird.
WP Anzeige mit welcher Werkstückspindel der Zyklus
abgearbeitet wird (maschinenabhängig)
 Hauptantrieb
 Gegenspindel für die Rückseitenbearbeitung
