Seite 315
HEIDENHAIN CNC PILOT 640
315

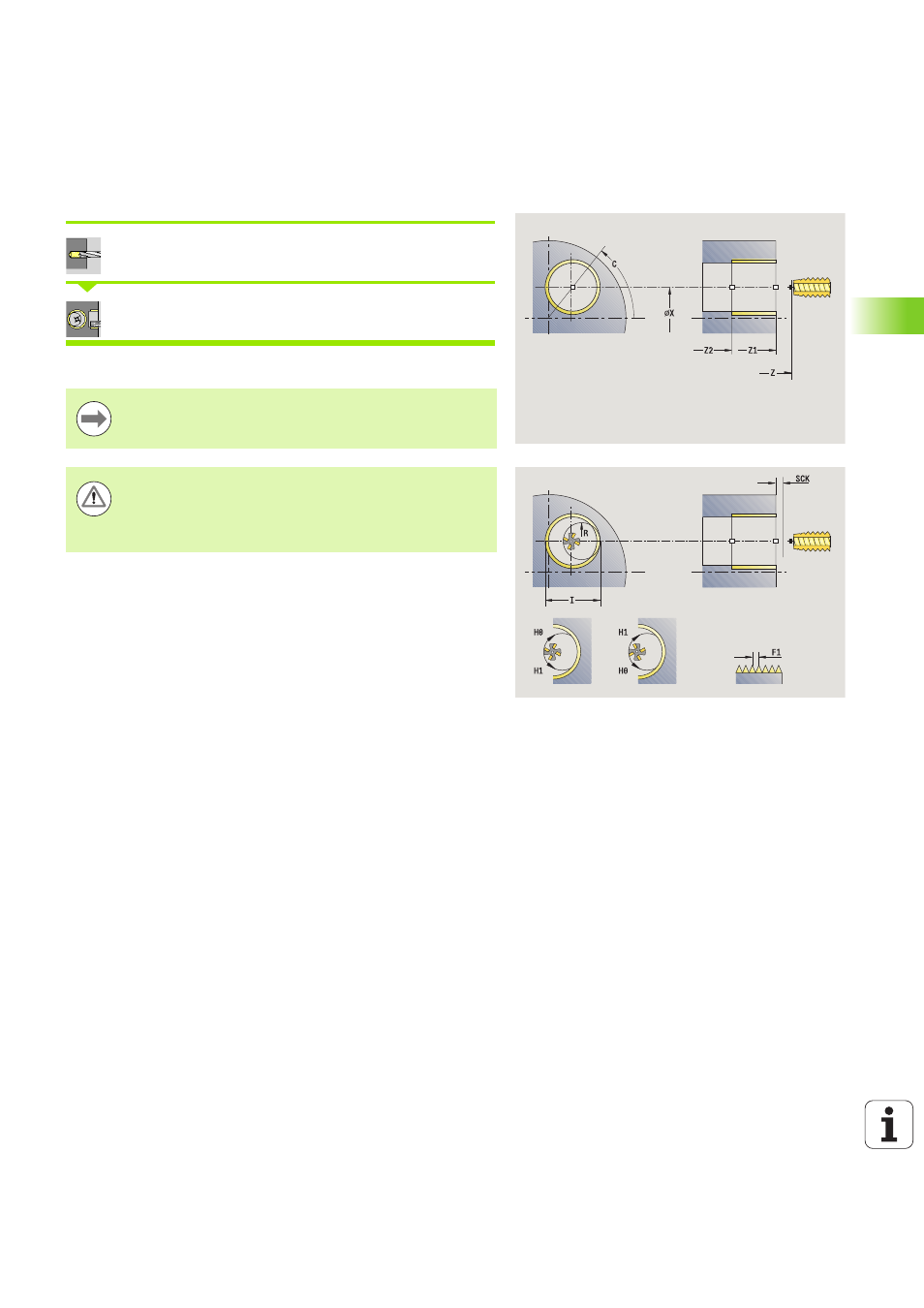

4.7 Bohrzyklen
Gewindefräsen axial
Bohren
wählen
Gewindefräsen axial
wählen
Der Zyklus fräst ein Gewinde in eine bestehende Bohrung.
Verwenden Sie Gewindefräswerkzeuge für diesen Zyklus.
Achtung Kollisionsgefahr !
Beachten Sie den Durchmesser der Bohrung und den
Fräserdurchmesser, wenn Sie den Einfahrradius R
programmieren.
Zyklusparameter
X, Z
Startpunkt
C
Spindelwinkel (C-Achsposition) – (default: aktueller
Spindelwinkel)
Z1
Startpunkt Gewinde (default: Bohrung ab „Z“)
Z2
Endpunkt Gewinde
F1
Gewindesteigung (= Vorschub)
J
Gewinderichtung
0: rechts
1: links
I
Gewindedurchmesser
R
Einfahrradius (default: (I – Fräserdurchmesser)/2)
H
Fräslaufrichtung
0: Gegenlauf
1: Gleichlauf
V
Fräsmethode
0: das Gewinde wird mit einer 360° Schraubenline
gefräst
1: das Gewinde wird mit mehreren Helixbahnen gefräst
(einschneidiges Werkzueg)
SCK Sicherheitsabstand
